Inhaltszusammenfassung für Toshiba eStudio263CP

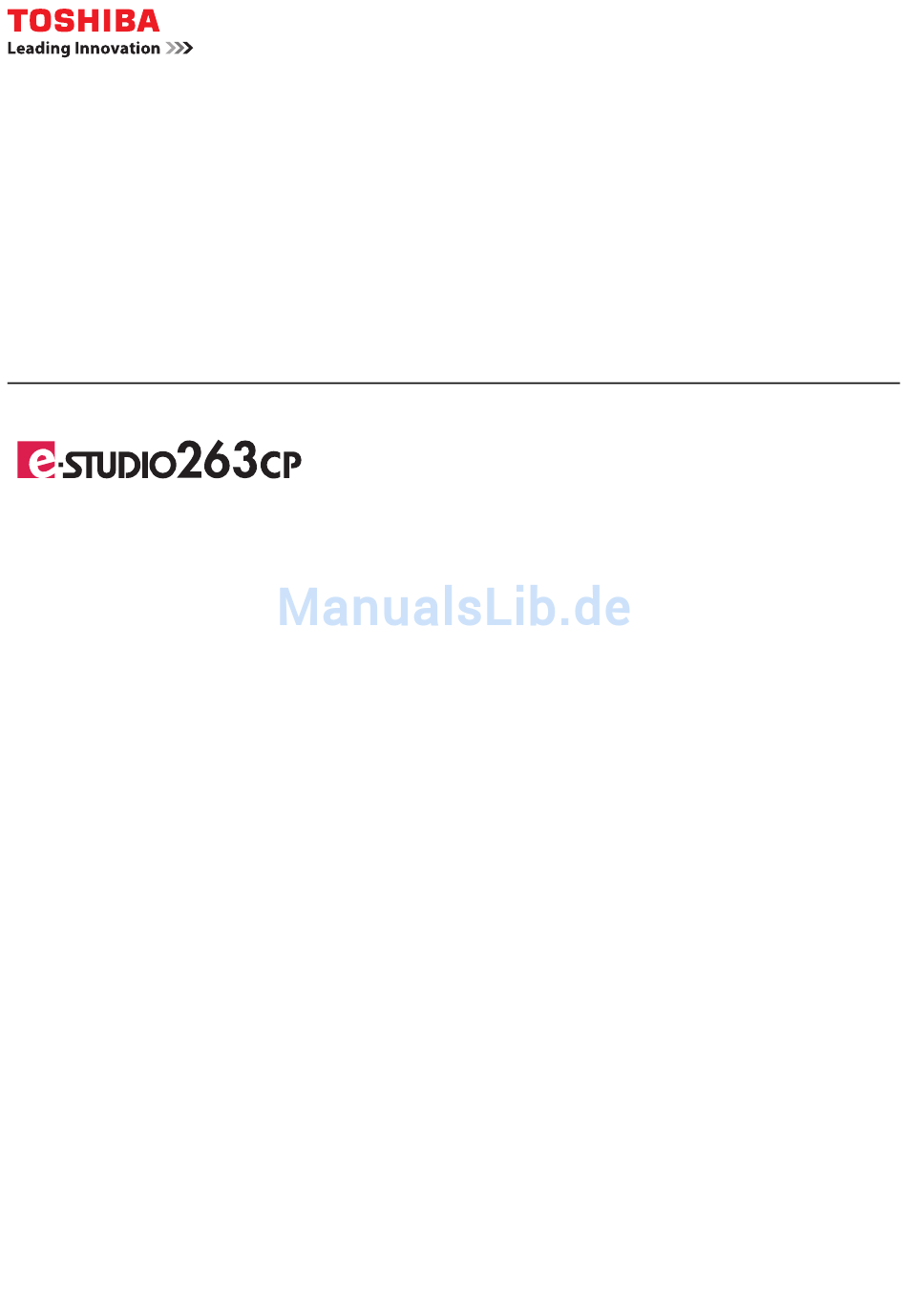

- Seite 1 DIGITAL LED COLOUR PRINTER Benutzerhandbuch...
- Seite 2 ©2012 TOSHIBA TEC CORPORATION Alle Rechte vorbehalten Dieses Handbuch ist urheberrechtlich geschützt und darf nicht ohne vorherige schriftliche Genehmigung durch TTEC in irgendeiner Form reproduziert werden.
-
Seite 3: Vorwort
• Medizinisches Umfeld: Dieses Produkt ist nicht gemäß der Richtlinie 93/42/EWG für medizinische Produkte als medizinisches Produkt zertifiziert. TOSHIBA TEC übernimmt keine Verantwortung für Folgen, die sich aus der Verwendung dieses Produkts in Arbeitsumgebungen mit untersagter Nutzung ergeben. Wird dieses Produkt in derartigen Arbeitsumgebungen verwendet, können andere Geräte oder Maschinen in der Nähe durch elektromagnetische Störausstrahlungen beeinträchtigt... -
Seite 4: Erste Hilfe Im Notfall
MWELT ® ENERGY STAR ROGRAMM Toshiba Tec Corporation ist Mitglied des internationalen Energy Star Programms und kennzeichnet alle Produkte, die den Energy Star Richtlinien entsprechen, mit dem Energy Star Logo. Das internationale ENERGY STAR Programm dient zur Verbreitung und Entwicklung energieeffizienter Burosysteme, inkl. -
Seite 5: Nur Eu > 5
Richtlinie für Funk-und Telekommunikations-Endgeräte 1999/5/ECC, mit der CE- Kennzeichnung versehen. Verantwortlich hierfür ist TOSHIBA TEC GERMANY IMAGING SYSTEMS GmbH, Carl- Schurz-Str. 7, 41460 Neuss, Deutschland, Telefon +49-(0)-2131-1245-0. Falls Sie eine Kopie der CE-Einhaltungserklärung wünschen, wenden Sie sich bitte an Ihren Toshiba-Vertriebspartner oder an TOSHIBA TEC. -
Seite 6: Haftungsbegrenzung
Personen außer den von TOSHIBA TEC CORPORATION zugelassenen Wartungstechnikern; oder (d) Verwendung von Papier, Betriebsstoffen oder Ersatzteilen, die nicht von TOSHIBA TEC CORPORATION empfohlen werden. 4. Unter Ansehung des Absatzes 1 ist TOSHIBA TEC CORPORATION gegenüber dem Kunden nicht haftbar für: (a) Entgangener Profit;... -
Seite 7: Inhaltsverzeichnis
NHALT Vorwort ...........3 Erste Hilfe im Notfall . - Seite 8 Wartungs-Menü.........44 Betriebszähler-Menü...
-
Seite 9: Hinweise, Achtung Und Vorsicht > 9
INWEISE CHTUNG UND ORSICHT HINWEIS Ein Hinweis enthält zusätzliche Informationen, die den Haupttext ergänzen. ACHTUNG! „Achtung“ bietet weitere Informationen, die bei Nichtbeachtung zu Fehlfunktionen oder Geräteschäden führen können. VORSICHT! „Vorsicht“ bietet weitere Informationen, die bei Nichtbeachtung Risiken bergen oder zu Körperverletzung führen können. Dieses Modell arbeitet zum Schutz des Produkts und zur Gewährleistung einer umfassenden Funktionsfähigkeit nur mit Original-Tonerpatronen. -
Seite 10: Über Dieses Handbuch
Ü BER DIESES ANDBUCH HINWEIS Die in diesem Handbuch enthaltenen Abbildungen können optionale Leistungsmerkmale enthalten, die nicht auf Ihrem Produkt installiert sind. OKUMENTATIONSREIHE Dieses Handbuch ist Bestandteil der Online- und Hardcopy-Dokumentation, die Ihnen helfen soll, sich mit Ihrem Produkt vertraut zu machen und seine zahlreichen leistungsstarken Funktionen optimal zu nutzen. -
Seite 11: Online-Verwendung
NLINE ERWENDUNG Dieses Handbuch kann mit Adobe Reader angezeigt und gelesen werden. Verwenden Sie die Navigations- und Anzeigefunktionen von Acrobat Reader. Das Buch enthält eine Reihe von Querverweisen, die als blauer Text hervorgehoben sind. Wenn Sie auf einen Querverweis klicken, springt die Anzeige sofort zu dem Teil des Handbuchs, der das entsprechende Material enthält. -
Seite 12: Erste Schritte
RSTE CHRITTE Ü BERBLICK ORDERANSICHT 1. Ausgabefach (Face down) 5. Aussparung für die Mehrzweckentriegelung Standardausgabebereich für gedruckte Seiten. 6. Entriegelungstaste der oberen Abdeckung Nimmt bis zu 150 Blatt 80g/m²-Papier auf. 7. LED-Köpfe 2. Bedienfeld. 8. Fixierer-Freigabehebel Menügesteuerte Bedienelemente und LCD-Panel 9. -
Seite 13: Rückansicht
ÜCKANSICHT 1. Wechselstrom-Netzanschluss 3. USB-Schnittstelle 2. Rückwärtiges Ausgabefach 4. SD-Kartensteckplatz. (Face up) 5. Netzwerkschnittstelle a. Die Netzwerkschnittstelle besitzt eventuell einen Schutzstecker, der entfernt werden muss, damit eine Verbindung hergestellt werden kann. Wenn das rückwärtige Ausgabefach aufgeklappt ist, wird das Papier hier ausgegeben und mit der Vorderseite nach oben abgelegt. -
Seite 14: Energiespareinstellungen
NERGIESPAREINSTELLUNGEN NERGIESPARMODUS Wenn Sie das Gerät einige Zeit nicht nutzen, wird es in den Energiesparmodus geschaltet, um den Stromverbrauch zu vermindern. Sie beenden oder aktivieren den Energiesparmodus, indem Sie die Taste Power Save (Energiesparmodus) auf dem Bedienfeld drücken. Während sich das Gerät im Energiesparmodus befindet, leuchtet die Taste Power Save (Energiesparmodus). -
Seite 15: Empfehlungen Für Papier
MPFEHLUNGEN FÜR APIER Der Drucker kann verschiedene Papiersorten mit einer Reihe von Papiergewichten und -größen sowie Aufkleber und Briefumschläge bedrucken. Dieser Abschnitt enthält allgemeine Empfehlungen zur Wahl der Druckmedien und ihrer Verwendung. Die beste Leistung wird mit Standardpapier mit einem Gewicht von 75 bis 90 g/m², das für Verwendung in Kopierern und Laserdruckern vorgesehen ist, erhalten. -
Seite 16: Mehrzweckfach
EHRZWECKFACH Das Mehrzweckfach ist für die gleichen Papiergrößen wie die Kassetten ausgelegt, jedoch für Papiergewichte bis 220 g/m². Verwenden Sie für dickes Papier immer die rückwärtige Papierablage für Vorderseite oben. Dann ist der Papiertransportweg durch den Drucker fast gerade. Über das Mehrzweckfach können Papierbreiten von 64 bis 216 mm und Längen von 127 bis 1.320 mm (Bannerdruck) zugeführt werden. -
Seite 17: Einlegen Von Papier
INLEGEN VON APIER ASSETTEN Entnehmen Sie die Papierkassette aus dem Drucker. Fächern Sie das einzulegende Papier an den Kanten (1) und in der Mitte (2) auf, damit keine Seiten aneinander haften, und stoßen Sie die Kanten des Papierstapels auf eine ebene Fläche auf, um sie miteinander auszurichten (3). - Seite 18 Legen Sie das Papier wie abgebildet ein (Papier mit Briefkopf mit der bedruckten Seite nach unten und der Oberkante zur Vorderseite des Druckers weisend). Stellen Sie den hinteren Papieranschlag (a) und die Papierführungen (b) auf das Format des verwendeten Papiers ein. Schließen Sie die Papierkassette vorsichtig.
- Seite 19 > Ziehen Sie die Papierkassette nicht während des Druckvorgangs heraus (außer wie unten für die zweite Kassette beschrieben). HINWEIS > Wenn der Drucker über zwei Papierkassetten verfügt und aus der ersten (oberen) Kassette gedruckt wird, können Sie die zweite (untere) Kassette während des Druckvorgangs herausziehen, um Papier einzulegen.
-
Seite 20: Mehrzweckfach
EHRZWECKFACH Öffnen Sie das Mehrzweckfach (a). Klappen Sie die Papierstützen aus (b). Drücken Sie die Papierauflagefläche (c) vorsichtig nach unten, damit sie einrastet. Legen Sie Papier ein, und stellen Sie die Papierführungen (d) auf die Größe des verwendeten Papiers ein. >... -
Seite 21: Betrieb
ETRIEB Einzelheiten zur Verwendung des Geräts und anderer optionaler Zubehörteile zum effizienten und effektiven Drucken von Aufträgen entnehmen Sie dem Handbuch Drucken und dem Barcode Guide (Barcode-Handbuch). Ausführliche Informationen darüber, wie Sie auf die Druckersicherheitsfunktionen zugreifen und diese verwenden, entnehmen Sie dem Sicherheitshandbuch. Betrieb >... -
Seite 22: Menüfunktionen
ENÜFUNKTIONEN Dieser Abschnitt enthält eine Liste der Menüs, auf die Sie über die Bedienelemente am Bedienfeld des Druckers zugreifen und die im LCD-Fenster angezeigt werden. EDIENFELD 1. READY-LED ON (EIN): Bereit, 2. ANZEIGE Zeigt den Druckerstatus und (BEREIT) Daten zu empfangen. alle Fehlermeldungen an. -
Seite 23: Power Save
7. Taste OK Im ONLINE- oder OFFLINE- 8. Taste CANCEL Löscht, wenn sie länger als (EINGABE) Modus: Ruft den MENÜ- 2 Sekunden gedrückt wird, Modus auf. die Daten, die soeben gedruckt oder empfangen Im MENÜ-Modus: Bestätigt werden. die ausgewählte Einstellung. Löscht die Daten, wenn sie länger als 2 Sekunden gedrückt wird und WRONG... -
Seite 24: Einstellungen Ändern - Benutzer
– B INSTELLUNGEN ÄNDERN ENUTZER Es muss beachtet werden, dass die Einstellungen in den Windows-Druckertreibern in vielen Fällen Vorrang vor diesen Menüoptionen haben, sodass diese dann ignoriert werden. Für mehrere Druckertreiber-Einstellungen kann jedoch „Druckereinstellung“ vorgegeben werden. Dann kommen die in den Druckermenüs vorgenommenen Einstellungen zur Anwendung. - Seite 25 Geben Sie das Administrator-Kennwort ein, wenn Kennwort eingeben angezeigt wird: Blättern Sie mithilfe der MENU- (MENÜ-)Tasten Oben und Unten zu dem gewünschten Buchstaben/der gewünschten Ziffer. Drücken Sie die Taste OK (EINGABE), um einzugeben, und fahren Sie mit dem nächsten Buchstaben/der nächsten Ziffer fort. Wiederholen Sie die Schritte (a) und (b), bis Sie alle Buchstaben/Ziffern eingegeben haben.
-
Seite 26: Menüs
ENÜS HINWEIS Da dieses Handbuch mehrere Modelle abdeckt, kann es auf Menüpunkte oder Funktionen verweisen, die nicht auf Ihrem Gerät installiert sind oder nicht von ihm unterstützt werden. ENÜ RINT JOBS RUCKAUFTRÄGE HINWEIS Dieses Menü wird nur angezeigt, wenn die optionale SD-Karte installiert ist. BEZEICHNUNG MAßNAHME ERLÄUTERUNG... -
Seite 27: Informationen
BEZEICHNUNG MAßNAHME ERLÄUTERUNG STORED JOB NOT FOUND Wird zum Drucken eines auf einer SD-Karte gespeicherten (GESP. AUFTRAG) (NICHT GEFUNDEN) Druckauftrags verwendet. PRINT (DRUCKEN) „NOT FOUND“ (NICHT GEFUNDEN) wird angezeigt, wenn DELETE (LÖSCHEN) eine Datei nicht verfügbar ist. Eine der folgenden Meldungen wird angezeigt, wenn eine druckbare Datei vorhanden ist. -
Seite 28: Drucken
BEZEICHNUNG MAßNAHME ERLÄUTERUNG DEMO1 EXECUTE Eine Demonstrationsseite mit Grafiken und Text in Farbe und Schwarzweiß wird gedruckt. PRINT ERROR LOG EXECUTE Eine Liste aller Fehler und Warnungen wird gedruckt. (FEHLERLISTE DRU.) USAGE REPORT EXECUTE Eine Liste der Farb- und Schwarzweißseiten wird (NUTZUNGSBERICHT) gedruckt. - Seite 29 BEZEICHNUNG EINSTELLUNGEN ERLÄUTERUNG OVERRIDE A4/LT (A4/LT YES (JA) Wenn diese Option aktiviert und die Papiergröße eines ÜBERSCHREIBEN) NO (NEIN) Auftrags auf A4 gesetzt ist, A4 jedoch nicht auf dem Drucker eingestellt und Letter-Papier eingelegt ist, wird der Auftrag auf Letter-Papier gedruckt, ohne dass der Benutzer aufgefordert wird, A4-Papier einzulegen.
- Seite 30 BEZEICHNUNG EINSTELLUNGEN ERLÄUTERUNG EDIT SIZE CASSETTE SIZE Diese Option stellt die Größe des bedruckbaren Bereichs (DRUCKBEREICH WIE) (KASSETTEN- der Seite auf die Größe des verwendeten Papiers ein. GRÖSSE) Dieser Bereich entspricht nicht der physischen Papiergröße, A4/A5/A6/B5 LEGAL14 die immer geringfügig größer ist. Die Abmessungen LEGAL13.5 der physischen Papiergrößen finden Sie im Abschnitt LEGAL13...
-
Seite 31: Einstellungen
APIERSORTEN ENÜ Dieses Menü ermöglicht die Einstellung auf einen großen Bereich an Druckmedien. BEZEICHNUNG EINSTELLUNGEN ERLÄUTERUNG TRAY1 PAPERSIZE A4/A5/A6/B5/LEGAL14/ Mit dieser Option wird die Papiergröße für die Kassette 1 (K1 FORMAT) LEGAL13.5/LEGAL13/ (obere Kassette, wenn beide Kassetten installiert sind) LETTER/EXECUTIVE gewählt. - Seite 32 BEZEICHNUNG EINSTELLUNGEN ERLÄUTERUNG TRAY2MEDIAWEIGHT LIGHT (LEICHT) Passt den Drucker an das Gewicht des in dieses Fach (P-GEWICHT KASS.2) MEDIUM LIGHT (falls installiert) eingelegten Papiers an. (MITTELLEICHT) MEDIUM (MITTEL) HEAVY (SCHWER) ULTRA HEAVY1 (SEHR SCHWER1) P-FORMAT EINZUG Mit dieser Option wird die Papiergröße für das Mehrzweckfach gewählt.
-
Seite 33: Menü Color (Farbe)
ENÜ OLOR ARBE Der Drucker stellt die Farbbalance und Dichte automatisch in geeigneten Abständen ein, wobei die Druckausgabe für helles weißes Papier zur Betrachtung bei natürlichem Tageslicht optimiert wird. Die Optionen in diesem Menü ermöglichen die Änderung der Standardeinstellungen für besondere oder besonders schwierige Druckaufträge. BEZEICHNUNG EINSTELLUNGEN ERLÄUTERUNG... -
Seite 34: Menü Sys Config (Systemkonfiguration)
BEZEICHNUNG EINSTELLUNGEN ERLÄUTERUNG AUTOM. EXECUTE Diese Option bewirkt die automatische Einstellung FARBAUSRICHTUNG der Farbausrichtung. Dies erfolgt normalerweise beim Einschalten der Spannungsversorgung und nach dem Öffnen und Schließen der oberen Abdeckung. Durch dieses Verfahren werden die Bildkomponenten in den Farben Cyan, Magenta und Gelb präzise mit der schwarzen Bildkomponente ausgerichtet. - Seite 35 OPTION EINSTELLUNGEN ERLÄUTERUNG AUTO PW OFF TIME 1 HOUR (1 STUNDE) Legt die Inaktivitätsdauer fest, nach der das Gerät (ZEIT AUT. 2 HOURS (2 STUNDEN) ausgeschaltet wird. AUSSCHALTEN) 3 HOURS (3 STUNDEN) 4 HOURS (4 STUNDEN) 8 HOURS (8 STUNDEN) 12 HOURS (12 STUNDEN) 18 HOURS (18 STUNDEN) 24 HOURS (24 STUNDEN)
-
Seite 36: Pcl-Emulation
PCL-E MULATION Mit diesem Menü werden die Einstellungen vorgegeben, die bei Betrieb des Druckers im PCL-Emulationsmodus wirksam sind. OPTIONEN EINSTELLUNGEN ERLÄUTERUNG FONT SOURCE RESIDENT/ Mit dieser Option wird die Herkunft der PCL- (SCHRIFTEN) RESIDENT2 Standardschriftart vorgegeben. Normalerweise ist dies intern, außer wenn zusätzliche Schriftarten im ROM-Erweiterungssteckplatz installiert oder als permanente Schriftarten in den RAM geladen wurden. -
Seite 37: Ppr-Emulation
OPTIONEN EINSTELLUNGEN ERLÄUTERUNG TRAY ID# (FACH-ID) MEHRZWECKFACH 1 ~ 4 ~ 59 Legt die ID fest, um das MZ-Fach für den Papierzufuhrzielbefehl (ESC&l#H) in der PCL5e- Emulation anzugeben. TRAY 2 (FACH 2) 1 ~ 5 ~ 59 Legt die ID fest, um Fach 2 für den Papierzufuhrzielbefehl (ESC&l#H) in der PCL5e- Emulation anzugeben. -
Seite 38: Fx-Emulation
BEZEICHNUNG EINSTELLUNGEN ERLÄUTERUNG TOF POSITION 0.0INCH ~ 1.0INCH Diese Option legt den Abstand vom oberen (TOF-POSITION) (0,0 ZOLL–1,0 ZOLL) Papierrand fest. LEFT MARGIN 0.0INCH ~ 1.0INCH Diese Option legt den Abstand vom linken (RAND LINKS) (0,0 ZOLL–1,0 ZOLL) Papierrand fest. FIT TO LETTER DISABLE Diese Option legt den Modus fest, der Druckdaten... -
Seite 39: Usb-Menü
BEZEICHNUNG EINSTELLUNGEN ERLÄUTERUNG LEFT MARGIN 0.0INCH ~ 1.0INCH Diese Option legt den Abstand vom linken (RAND LINKS) (0,0 ZOLL–1,0 ZOLL) Papierrand fest. FIT TO LETTER DISABLE Diese Option legt den Modus fest, der Druckdaten (LETTER-FORMAT) (GESPERRT) mit 11 Zoll (66 Zeilen) in den LETTER-Druckbereich ENABLE einpasst. -
Seite 40: Menü Netzwerk
ENÜ ETZWERK Dieses Menü steuert den Betrieb der Netzwerkschnittstelle 10Base-T/100Base-TX des Druckers. BEZEICHNUNG EINSTELLUNGEN ERLÄUTERUNG TCP/IP ENABLE Diese Option aktiviert oder deaktiviert dieses (FREIGEGEBEN)/ Netzwerkprotokoll. DISABLE (GESPERRT) IP VERSION IP v4 Legt die IP-Version fest. (IP-VERSION) IP V4+V6 Arbeitet nur mit IP V4 (nicht gültig mit IP V6). IP v6 Arbeitet mit IP V4 und IP V6. - Seite 41 BEZEICHNUNG EINSTELLUNGEN ERLÄUTERUNG TELNET ENABLE Diese Option aktiviert oder deaktiviert die Telnet- (FREIGEGEBEN)/ Konfigurationsfunktion. DISABLE (GESPERRT) ENABLE Diese Option aktiviert oder deaktiviert die (FREIGEGEBEN)/ Kommunikation über FTP. DISABLE (GESPERRT) IPSEC ENABLE Aktiviert/deaktiviert IPSec. Über das Internet aktivieren. (FREIGEGEBEN)/ Aktivieren: IPSec ist verfügbar. DISABLE Deaktivieren: IPSec ist nicht verfügbar.
-
Seite 42: Menü Speicher
ENÜ PEICHER Wird nicht als Standard angezeigt. Dieses Menü wird nur angezeigt, wenn die Einstellung ENABLE (FREIGEGEBEN) im OP MENU (OP-MENÜ) des Administratorenmenüs gewählt wurde. Dieses Menü legt die Bedingungen des Puffer und Ressource zugewiesenen Speichers fest. BEZEICHNUNG EINSTELLUNGEN ERLÄUTERUNG EMPFANGSPUFFER- AUTO Legt die Empfangspuffergröße fest. -
Seite 43: Sys.einstellmenü
INSTELLMENÜ Wird nicht als Standard angezeigt. Dieses Menü wird nur angezeigt, wenn die Einstellung ENABLE (FREIGEGEBEN) im OP MENU (OP-MENÜ) des Administratorenmenüs gewählt wurde. BEZEICHNUNG EINSTELLUNGEN ERLÄUTERUNG X-POS +2.00MILLIMETER Stellt die Position des gesamten Druckbilds im (+2,00 MILLIMETER) Intervall von 0,25 mm rechtwinklig zur Richtung der Papierbewegung, d. -
Seite 44: Wartungs-Menü
ARTUNGS ENÜ Über dieses Menü sind verschiedene Funktionen für die Druckerwartung zugänglich. BEZEICHNUNG EINSTELLUNGEN ERLÄUTERUNG MENU RESET EXECUTE Diese Option stellt Menüs auf die Standardeinstellungen (MENÜ RÜCKSETZEN) ab Werk zurück. SAVE MENU EXECUTE Die aktuellen Menüeinstellungen werden gespeichert. (MENÜ SPEICHERN) Das zuletzt ausgeführte Menü... -
Seite 45: Betriebszähler-Menü
BEZEICHNUNG EINSTELLUNGEN ERLÄUTERUNG SMR EINSTELLUNG –3~0~+3 Setzt einen Korrekturwert für eine uneinheitliche Druckqualität, um Abweichungen des Druckergebnisses zu korrigieren, die von Unterschieden in der Temperatur und Luftfeuchtigkeit oder der Druckdichte oder Druckhäufigkeit verursacht werden. BG EINSTELLUNG –3~0~+3 Setzt einen Korrekturwert zum Drucken auf dunklem Papier, um Abweichungen des Druckergebnisses zu korrigieren, die von Unterschieden in der Temperatur und Luftfeuchtigkeit oder der Druckdichte oder... -
Seite 46: Administrator-Menü
DMINISTRATOR ENÜ Dieses Menü sollte nur von Systemadministratoren geändert werden. Anleitungen zum Aufruf dieses Menüs finden Sie in „Einstellungen ändern – Administrator“ auf Seite Dieses Menü ist nur in ENGLISCHER Sprache verfügbar. BEZEICHNUNG EINSTELLUNGEN ERLÄUTERUNG ENTER PASSWORD xxxxxxxxxxxx Geben Sie ein Kennwort ein, um auf das Administrator-Menü... - Seite 47 BEZEICHNUNG EINSTELLUNGEN ERLÄUTERUNG OP MENU FARB-MENÜ ENABLE Setzt die Bedingung ENABLE (FREIGEGEBEN)/ (Fortsetzung) (FREIGEGEBEN) DISABLE (GESPERRT) für die Kategorie COLOR MENU (FARB-MENÜ). DISABLE (GESPERRT) Wenn DISABLE (GESPERRT) ausgewählt wird, wird die Kategorie COLOR MENU (FARB- MENÜ) des USERS MENU (BENUTZERMENÜ) nicht angezeigt.
- Seite 48 BEZEICHNUNG EINSTELLUNGEN ERLÄUTERUNG OP MENU SPEICHERMENÜ ENABLE Setzt die Bedingung ENABLE (FREIGEGEBEN)/ (Fortsetzung) (FREIGEGEBEN) DISABLE (GESPERRT) für die Kategorie MEMORY MENU (SPEICHERMENÜ). DISABLE (GESPERRT) Wenn DISABLE (GESPERRT) ausgewählt wird, wird die Kategorie MEMPORY MENU (SPEICHERMENÜ) des USERS MENU (BENUTZERMENÜ) nicht angezeigt. SYS.
- Seite 49 BEZEICHNUNG EINSTELLUNGEN ERLÄUTERUNG CONFIG. MENÜ ECO MODE ON (EIN) Wenn ON (EIN) eingestellt, das Gerät in den (Fortsetzung) (ÖKO-MODUS) Energiesparmodus geschaltet ist und Sie OFF (AUS) einen kleinen Druckauftrag senden (1 oder 2 Seiten), druckt das Gerät den Auftrag, ohne die Fixiereinheit zuvor über die „normale“...
- Seite 50 BEZEICHNUNG EINSTELLUNGEN ERLÄUTERUNG SECURITY MENU MAKE EXECUTE Die Codierfunktion der SD-Karte ist auf (SICHERHEITS- NORMAL SD-M „Ungültig“ gesetzt. MENÜ) (SD-M NORMAL) Die Löschung des Schlüsselwerts und (Fortsetzung) die Codierfunktionsinformationen (Sicherheitsmodus) werden ausgeschaltet. Gleichzeitig wird die SD-Karte initialisiert. Nach der Ausführung wird die folgende Bestätigungsmeldung angezeigt.
- Seite 51 BEZEICHNUNG EINSTELLUNGEN ERLÄUTERUNG FILE SYS SD-M EXECUTE Initialisiert die SD-Karte auf die werkseitigen MAINTE1 INITIALIZE Einstellungen. Das Gerät führt eine (DATEISYSTEM (SD-M Partitionierung durch und initialisiert WARTUNG 1) INITIALISIEREN) die einzelnen Partitionen. Wenn dieses Menü ausgeführt wird, wird die folgende Bestätigungsmeldung angezeigt: ARE YOU SURE? (SIND SIE SICHER?) YES/NO (JA/NEIN) Wenn NO (NEIN) ausgewählt ist, kehrt...
- Seite 52 BEZEICHNUNG EINSTELLUNGEN ERLÄUTERUNG FILE SYS CHK FILE SYS EXECUTE Durch Ausführung dieser Funktion werden MAINTE2 (DATEISYSTEM alle Unstimmigkeiten zwischen dem (DATEISYSTEM PRÜFEN) tatsächlichen und dem angezeigten WARTUNG 2) unbelegten Platz im Dateisystem beseitigt und die Managementdaten wiederhergestellt (FAT-Informationen). Wenn dieses Menü ausgeführt wird, wird die folgende Bestätigungsmeldung angezeigt: ARE YOU SURE? (SIND SIE SICHER?) YES/NO (JA/NEIN)
-
Seite 53: Initialize Sprache Initialisieren
BEZEICHNUNG EINSTELLUNGEN ERLÄUTERUNG FILE SYS INITIAL LOCK YES (JA) Wenn YES (JA) ausgewählt ist, MAINTE2 (INITIAL. können Sie „ADMIN MENU (MENÜ NO (NEIN) (DATEISYSTEM SPERRE) ADMINISTRATOR)“ – „FILE SYS MAINTE1 WARTUNG 2) (DATEISYSTEMWARTUNG 1)“ (siehe oben) (fortsetzung) nicht auswählen. LANGUAGE LANG EXECUTE Initialisiert die im FLASH-SPEICHER... -
Seite 54: Druckstatistik
RUCKSTATISTIK Dieses Menü sollte nur von Systemadministratoren geändert werden. Um auf dieses Menü zuzugreifen, folgenden Sie den Anleitungen in „Einstellungen ändern – Administrator“ auf Seite 24. aber halten Sie die Taste Menü anstatt die Taste OK. Das Standardkennwort ist in diesem Fall 0000. Dieses Menü... -
Seite 55: Wartung
ARTUNG RSETZEN DER ERBRAUCHSMATERIALIEN Verwenden Sie nur Original-Verbrauchsmaterial, um die bestmögliche Qualität und Leistung Ihrer Hardware sicherzustellen. Fremdprodukte können die Leistung Ihres Druckers beeinträchtigen, und Ihre Garantie kann verfallen. RSETZEN DER ONERPATRONE HINWEIS Wenn auf dem LCD-Display TONERSTAND NIEDRIG angezeigt wird oder das Druckbild blass aussieht, öffnen Sie die obere Abdeckung, und klopfen Sie mehrere Male auf die Patrone, um das Tonerpulver gleichmäßig zu verteilen. - Seite 56 Merken Sie sich die Anordnung der vier Tonerpatronen. Diese Reihenfolge muss unbedingt eingehalten werden. 1. Tonerpatrone Gelb 2. Tonerpatrone Magenta 3. Tonerpatrone Cyan 4. Tonerpatrone Schwarz Schieben Sie den farbigen Tonerpatronen-Freigabehebel der Tonerpatrone, die ersetzt werden soll, zur rechten Seite des Druckers. Heben Sie wie abgebildet die rechte Seite der Tonerpatrone an, und ziehen Sie die Tonerpatrone nach rechts, um die linke Seite zu lösen.
- Seite 57 Entnehmen Sie die neue Tonerpatrone aus dem Karton, lassen Sie sie aber noch in ihrem Verpackungsmaterial. Schütteln Sie die neue Tonerpatrone vorsichtig mehrmals von Seite zu Seite, um den Toner zu lösen und gleichmäßig in der Tonerpatrone zu verteilen. Entfernen Sie die Verpackung. Halten Sie die Tonerpatrone oben in der Mitte, und setzen Sie sie dann in den Drucker auf die Bildtrommel, von der die alte Tonerpatrone entnommen wurde.
- Seite 58 Wischen Sie den LED-Kopf vorsichtig mit einem sauberen, flusenfreien Tuch ab. Schließen Sie zuletzt die obere Abdeckung, indem Sie fest auf beide Seiten drücken, sodass sie einrastet. Wartung > 58...
-
Seite 59: Ersetzen Des Transportbands
RSETZEN DES RANSPORTBANDS Das Transportband befindet sich unter der Bildtrommeleinheit. Schalten Sie den Drucker aus, und lassen Sie den Fixierer etwa 10 Minuten abkühlen, bevor Sie die Abdeckung öffnen. Drücken Sie die Entriegelungstaste der oberen Abdeckung, und öffnen Sie die obere Abdeckung des Druckers vollständig. - Seite 60 Ziehen Sie die Hebel an jeder Seite des Transportbands nach oben in Richtung der Gerätevorderseite. Heben Sie das Transportband (b) mithilfe der Riegel (a) an, und nehmen Sie es aus dem Gerät heraus. Setzen Sie die neue Transportbandeinheit so ein, dass sich der Antriebsmechanismus an der Rückseite des Druckers befindet.
-
Seite 61: Ersetzen Des Fixierers
RSETZEN DES IXIERERS Der Fixierer befindet sich im Drucker unmittelbar hinter den Tonerpatronen. VORSICHT! Wenn der Drucker kürzlich eingeschaltet war, sind einige Teile des Fixierers sehr heiß. Gehen Sie äußerst vorsichtig mit dem Fixierer um, und fassen Sie ihn nur am Griff an, der nur mäßig warm wird. - Seite 62 Halten Sie den neuen Fixierer am Griff, und vergewissern Sie sich, dass er richtig ausgerichtet ist. Die Verriegelungshebel (b) müssen ganz aufrecht stehen, und die beiden Positionierungszapfen (b) müssen zu Ihnen weisen. Setzen Sie den Fixierer so in den Drucker, dass die beiden Zapfen (c) in die Schlitze in den Seiten des Druckerinnenraums eingeführt werden.
-
Seite 63: Reinigen
EINIGEN ACHTUNG! Verwenden Sie zum Reinigen ein sauberes, feuchtes, flusenfreies Tuch. Verwenden Sie Waschbenzin, Verdünner oder Alkohol nicht als Reinigungsmittel. EHÄUSE Schalten Sie den Drucker aus. Wischen Sie die Geräteoberfläche mit einem etwas mit Wasser oder einem Neutralreiniger angefeuchteten, weichen Tuch ab. Trocknen Sie die Geräteoberfläche mit einem weichen, trockenen Tuch ab. -
Seite 64: Upgrades Installieren
PGRADES INSTALLIEREN Dieser Abschnitt erläutert, wie Sie optionale Zubehörteile im Drucker installieren. Dazu gehören: > Zusätzlicher RAM-Speicher > SD-Karte > Weiteres Papierfach PEICHERUPGRADE Die Grundmodelle des Druckers werden mit dem folgenden Hauptspeicher ausgeliefert: > 256 MB Als Upgrade ist eine zusätzliche Speicherkarte mit 256 MB oder 512 MB verfügbar, so dass die folgende maximale Gesamtspeicherkapazität möglich ist: >... - Seite 65 In der Kontaktleiste der Speicherkarte ist eine kleine Aussparung vorhanden, die sich näher an einer als an der anderen Seite befindet. Suchen Sie nach dem RAM-Erweiterungssteckplatz im Gerät. Ist im RAM-Erweiterungssteckplatz bereits eine Upgrade-Speicherkarte vorhanden, muss diese entnommen werden, bevor die neue installiert werden kann. Entfernen Sie sie gemäß...
- Seite 66 Setzen Sie die Zugriffsabdeckung wieder ein, und lassen Sie sie einrasten. Schließen Sie den Netzstecker wieder an, und schalten Sie den Drucker ein. Wenn der Drucker betriebsbereit ist, drucken Sie wie folgt eine Menüübersicht: Drücken Sie die Taste OK (EINGABE) und danach die Taste OK (EINGABE), um Menü...
-
Seite 67: Sd-Karte
SD-K ARTE Die optionale SD-Karte ermöglicht das Sortieren von gedruckten Seiten und kann zum Speichern von Overlays, Makros, Schriftarten und vertraulichen oder Prüfdruck- Dokumenten vor dem Ausdruck verwendet werden. Schalten Sie den Drucker aus, und ziehen Sie den Netzstecker. Entfernen Sie die äußere Zugriffsabdeckung, und legen Sie sie sicher auf einer Seite ab. Drehen Sie die Feststellschraube (a) gegen den Uhrzeigersinn, und entfernen Sie die innere Zugriffsabdeckung (b). - Seite 68 Schieben Sie die SD-Karte behutsam wie abgebildet in den Steckplatz. Setzen Sie die innere Zugriffsabdeckung (b) wieder ein, und drehen Sie die Feststellschraube (a) im Uhrzeigersinn, um sie anzuziehen. Setzen Sie die Zugriffsabdeckung wieder ein, und lassen Sie sie einrasten. Schließen Sie den Netzstecker wieder an, und schalten Sie den Drucker ein.
-
Seite 69: Weiteres Papierfach
EITERES APIERFACH Schalten Sie den Drucker aus, und ziehen Sie den Netzstecker. Befestigen Sie zusätzliche Papierfächer an den vorgesehenen Stellen. Platzieren Sie den Drucker unter Verwendung der Positionierhilfen auf dem oder den zusätzlichen Papierfächern. Beachten Sie beim Hochheben des Druckers alle Sicherheitsvorschriften. -
Seite 70: Einstellen Der Treibergeräteoptionen
INSTELLEN DER REIBERGERÄTEOPTIONEN Nach der Installation eines Upgrades muss möglicherweise der Druckertreiber aktualisiert werden, damit die zusätzlichen Funktionen für die Anwendungen verfügbar sind. Zubehör wie zusätzliche Papierfächer können nur genutzt werden, wenn der Druckertreiber im Computer weiß, dass sie vorhanden sind. Manchmal wird die Hardwarekonfiguration des Geräts automatisch erkannt, wenn der Treiber installiert wird. - Seite 71 Panther (Mac OS X 10.3) Öffnen Sie in Mac OS X die Print & Fax Preferences (Druck- und Faxeinstellungen). Klicken Sie auf Drucken. Klicken Sie auf Drucker konfigurieren..Stellen Sie sicher, dass Ihr Gerät ausgewählt ist, und klicken Sie auf Info anzeigen..
-
Seite 72: Fehlerbehebung
EHLERBEHEBUNG Wenn Sie die Empfehlungen in diesem Handbuch zur Verwendung von Druckmedien befolgen und die Medien vor der Verwendung in einem guten Zustand halten, können Sie von diesem Drucker zuverlässigen Betrieb über viele Jahre erwarten. Papierstaus treten jedoch gelegentlich auf, und in diesem Abschnitt wird erläutert, wie sie auf schnelle und einfache Weise behoben werden. -
Seite 73: Fehlercodes Des Papiersensors
EHLERCODES DES APIERSENSORS 380, 400 CODE POSITION CODE POSITION Duplex Mehrzweckfach Duplex Papierfach Duplex 2. Papierfach Papiereinzug Papierformat Papierpfad Ausgabefach (Face up) (Sensor nicht abgebildet) Papierausgabe a. Sofern installiert. Fehlerbehebung > 73... -
Seite 74: Beseitigen Von Papierstaus
ESEITIGEN VON APIERSTAUS Wenn ein Blatt schon zum Großteil aus dem Drucker transportiert ist, fassen Sie es, und ziehen Sie es vorsichtig ganz heraus. Lässt es sich nicht herausziehen, wenden Sie keine übermäßige Kraft an. Es kann später von der Rückseite her entfernt werden. Drücken Sie die Entriegelungstaste der oberen Abdeckung, und öffnen Sie die obere Abdeckung des Druckers vollständig. - Seite 75 Sehen Sie nach, ob noch Papier auf dem Transportband sichtbar ist. ACHTUNG! Verwenden Sie keine spitzen oder scheuernden Gegenstände, um Blätter vom Transportband zu lösen. Dadurch kann die Oberfläche des Transportbands beschädigt werden. Zum Entfernen eines Blatts, dessen Vorderkante sich vorne auf dem Transportband (a) befindet, heben Sie die Schutzvorrichtung (e) an der Druckervorderseite an.
- Seite 76 Um ein Blatt zu entfernen, das gerade in den Fixierer (c) eingezogen wird, lösen Sie die hintere Kante des Blatts vom Transportband, drücken Sie den Freigabehebel (d) des Fixierers nach vorne und unten, um den Druck des Fixierers auf das Blatt aufzuheben, und ziehen Sie das Blatt durch den Druckerinnenraum heraus.
- Seite 77 Wenn der Stau beim Duplexdruck aufgetreten ist, überprüfen Sie den Duplexpapiertransportweg: Ziehen Sie die Hebel an jeder Seite des Transportbands nach oben in Richtung der Gerätevorderseite. Heben Sie das Transportband (b) mithilfe der Riegel (a) an, und nehmen Sie es aus dem Gerät heraus.
- Seite 78 Halten Sie die Bildtrommeleinheit an den Griffen fest, und senken Sie sie in das Gerät ab, so dass die Zapfen an den Seiten in die Schlitze in den Seiten des Druckerinnenraums eingeführt werden. Klappen Sie die obere Abdeckung zu, aber drücken Sie sie noch nicht zum Verriegeln nach unten.
- Seite 79 Wenn das rückwärtige Ausgabefach nicht verwendet wird, schließen Sie es wieder, nachdem das gesamte gestaute Papier aus diesem Bereich entfernt wurde. Ziehen Sie die Kassette heraus, und vergewissern Sie sich, dass das Papier einwandfrei eingelegt und nicht beschädigt ist und die Papierführungen einwandfrei gegen die Seiten des Papierstapels sitzen.
-
Seite 80: Nicht Zufrieden Stellende Druckqualität
ICHT ZUFRIEDEN STELLENDE RUCKQUALITÄT SYMPTOME MÖGLICHE URSACHEN SCHRITTE Auf dem Ausdruck Der LED-Kopf ist Wischen Sie den LED-Kopf mit einem sind vertikale weiße verschmutzt. weichen, flusenfreien Tuch ab. Linien zu sehen. Niedriger Tonerstand. Öffnen Sie die obere Abdeckung, und klopfen Sie einige Male auf die Tonerkartusche, um den restlichen Toner gleichmäßig zu verteilen. - Seite 81 SYMPTOME MÖGLICHE URSACHEN SCHRITTE Auf dem Ausdruck Die Bildtrommelkartusche Tauschen Sie die sind vertikale Linien ist beschädigt. Bildtrommelkartusche aus. sichtbar. Niedriger Tonerstand. Öffnen Sie die obere Abdeckung, und klopfen Sie einige Male auf die Tonerkartusche, um den restlichen Toner gleichmäßig zu verteilen. Tritt das Problem noch immer auf, tauschen Sie die Tonerkartusche aus.
-
Seite 82: Technische Daten
ECHNISCHE ATEN FC-263CP BEZEICHNUNG SPEZIFIKATION Abmessungen 410 × 504 × 242 mm (B × T × H) Gewicht Ca. 21 kg Stromversorgung 220 bis 240 V Wechselstrom bei 50/60 Hz ± 2 % Betriebsumgebung Betrieb: 10 bis 32 °C/20 bis 80 % relative Feuchtigkeit) (optimal 25 °C feucht, 2 °C trocken) Aus: 0 bis 43 °C/10 bis 90 % relative Feuchtigkeit) (optimal 26,8 °C feucht, 2 °C trocken) -
Seite 83: Index
NDEX Print Statistics (Druckstatistik) Bedienfeld ......22 (Menü) ......54 Betriebszähler-Menü ..... 45 Standardeinstellungen ab Bildtrommel Werk ....... 24 aktuelle Nutzung ....45 Sys Config Briefumschläge (Systemkonfiguration) Einlegen ......20 (Menü) ......34 System Adjust (Sys.Einstellung) Checkliste für Probleme (Menü) ...... - Seite 84 FC-263CP...
- Seite 85 DIGITAL LED COLOUR PRINTER Benutzerhandbuch 1-11-1, OHSAKI, SHINAGAWA-KU, TOKYO, JAPAN 2012-12 ©2012 TOSHIBA TEC CORPORATION Alle Rechte vorbehalten...
