- Seite 1 DIGITAL LED MONO PRINTER Benutzerhandbuch...
- Seite 2 ©2012 TOSHIBA TEC CORPORATION Alle Rechte vorbehalten Dieses Handbuch ist urheberrechtlich geschützt und darf nicht ohne vorherige schriftliche Genehmigung durch TTEC in irgendeiner Form reproduziert werden.
-
Seite 3: Vorwort
• Medizinisches Umfeld: Dieses Produkt ist nicht gemäß der Richtlinie 93/42/EWG für medizinische Produkte als medizinisches Produkt zertifiziert. TOSHIBA TEC übernimmt keine Verantwortung für Folgen, die sich aus der Verwendung dieses Produkts in Arbeitsumgebungen mit untersagter Nutzung ergeben. Wird dieses Produkt in derartigen Arbeitsumgebungen verwendet, können andere Geräte oder Maschinen in der Nähe durch elektromagnetische Störausstrahlungen beeinträchtigt... -
Seite 4: Erste Hilfe Im Notfall
MWELT ® ENERGY STAR ROGRAMM Toshiba Tec Corporation ist Mitglied des internationalen Energy Star Programms und kennzeichnet alle Produkte, die den Energy Star Richtlinien entsprechen, mit dem Energy Star Logo. Das internationale ENERGY STAR Programm dient zur Verbreitung und Entwicklung energieeffizienter Burosysteme, inkl. -
Seite 5: Nur Eu > 5
Richtlinie für Funk-und Telekommunikations-Endgeräte 1999/5/ECC, mit der CE- Kennzeichnung versehen. Verantwortlich hierfür ist TOSHIBA TEC GERMANY IMAGING SYSTEMS GmbH, Carl- Schurz-Str. 7, 41460 Neuss, Deutschland, Telefon +49-(0)-2131-1245-0. Falls Sie eine Kopie der CE-Einhaltungserklärung wünschen, wenden Sie sich bitte an Ihren Toshiba-Vertriebspartner oder an TOSHIBA TEC. -
Seite 6: Haftungsbegrenzung
Bestimmungen bilden, gelten in dem höchst möglichen, vom Gesetz zulässigen Rahmen. Um Zweifel auszuschließen, wird festgehalten, dass keine Bestimmung in diesen Hinweisen die Haftung von TOSHIBA TEC CORPORATION für Tod oder Verletzungen ausschließen oder begrenzen, sofern diese durch Fahrlässigkeit von TOSHIBA TEC CORPORATION oder betrügerische Falscherklärungen von TOSHIBA... -
Seite 7: Inhaltsverzeichnis
NHALT Vorwort ...........3 Erste Hilfe im Notfall . - Seite 8 Macintosh-Betriebssysteme ........31 Installierte Optionen ........31 Auswählen eines Mac-Treibers .
-
Seite 9: Hinweise, Achtung Und Vorsicht > 9
INWEISE CHTUNG UND ORSICHT HINWEIS Ein Hinweis enthält zusätzliche Informationen, die den Haupttext ergänzen. ACHTUNG! „Achtung“ bietet weitere Informationen, die bei Nichtbeachtung zu Fehlfunktionen oder Geräteschäden führen können. VORSICHT! „Vorsicht“ bietet weitere Informationen, die bei Nichtbeachtung Risiken bergen oder zu Körperverletzung führen können. Dieses Modell arbeitet zum Schutz Ihres Produkts und zur Gewährleistung einer umfassenden Funktionsfähigkeit nur mit Original-Tonerpatronen. -
Seite 10: Zu Diesem Handbuch
U DIESEM ANDBUCH Dieses Handbuch ist das Benutzerhandbuch Ihres Druckers und somit Bestandteil der folgenden Benutzerdokumentation: > Einrichtungshandbuch: dieses Handbuch beschreibt, wie Sie Ihren Drucker auspacken, anschließen und einschalten. > Broschüre zur Installationssicherheit: enthält Informationen zur sicheren Bedienung des Produkts. Dieses Dokument liegt dem Produkt als Ausdruck bei. -
Seite 11: Drucken Von
RUCKEN VON EITEN Sie können das gesamte Handbuch, einzelne Seiten oder Abschnitte drucken. So drucken Sie das Handbuch ganz oder auszugsweise: Wählen Sie in der Symbolleiste Datei > Drucken (oder drücken Sie die Tastenkombination Strg + P ). Wählen Sie die Seiten aus, die Sie drucken möchten: Alle Seiten, um das gesamte Handbuch zu drucken. -
Seite 12: Druckerkomponenten

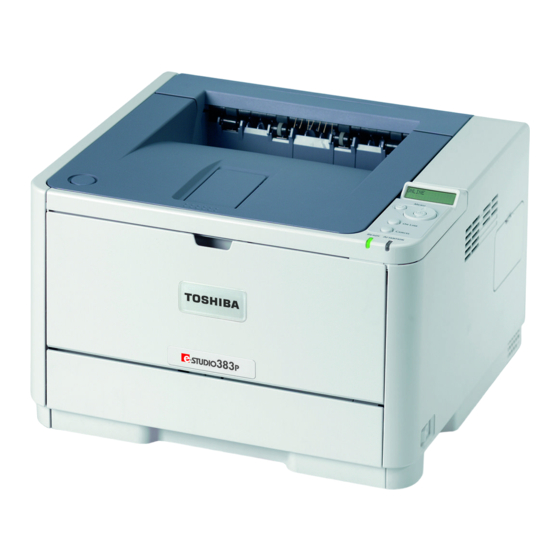

RUCKERKOMPONENTEN Abgesehen von den Bedienfeldern, die im nächsten Kapitel beschrieben werden, unterscheiden sich die Drucker äußerlich kaum. Die wichtigsten Komponenten werden in den Darstellungen unten ausgewiesen. Zur Veranschaulichung ist das Modell abgebildet. Bedienfeld Ablagefach (150 Blatt, Druckseite unten) Ablagefachverlängerung Entriegelungstaste der oberen Abdeckung Mehrzweckfach (100 Blatt) (in Abbildung geöffnet) Mehrzweckfachverlängerung Papierfach 250 Blatt... - Seite 13 14. Lüfter 15. Speicherfeld (zum Upgrade des RAM-DIMM (Speicher) Ihres Druckers) 16. Netzkabelverbindung 17. Parallele Schnittstellenverbindung 18. LAN-Schnittstellenverbindung 19. USB-Schnittstellenverbindung 20. Papierfachverlängerung 21. Verlängerung des rückwärtigen Fachs für Druckseite oben 22. Rückwärtiges Fach für Druckseite oben Druckerkomponenten > 13...
-
Seite 14: Erste Schritte
RSTE CHRITTE INSCHALTEN Stecken Sie das Netzkabel in den Netzanschluss des Geräts ein. Stecken Sie das Netzkabel in die Steckdose ein. Drücken Sie den Netzschalter in die Position ON (EIN). USSCHALTEN Drücken Sie den Netzschalter in die Position OFF (AUS). INSTELLUNGEN FÜR ENERGIESPARMODUS NERGIESPARMODUS Wenn Sie das Gerät einige Zeit nicht nutzen, wird es in den Energiesparmodus geschaltet,... -
Seite 15: Bedienfelder
EDIENFELDER In diesem Kapitel werden die Funktionen des Druckerbedienfelds beschrieben. (Informationen über das Installieren des Configuration Tools finden Sie in „Druckertreiber“ auf Seite 31.) EDIENFELD Das Bedienfeld der Modelle besteht aus einem menügesteuerten Bedienfeld, einem LCD- Display und zwei LED-Anzeigen. EDIENFELDELEMENTE Flüssigkristall-Display (LCD-Anzeige). - Seite 16 Taste Cancel (Abbrechen). Drücken Sie während eines Druckvorgangs diese Taste, um den Druckauftrag abzubrechen. Drücken Sie die Taste, um den MENÜ-Modus zu beenden und in den ONLINE-Modus zu wechseln, sofern der MENÜ-Modus aktiviert ist. HINWEIS Wenn ein Fehler auftritt und sich Druckaufträge in der Warteschlange befinden, kann durch Drücken der Taste „Cancel (Abbrechen)“...
-
Seite 17: Menüfunktionen
ENÜFUNKTIONEN Über das Druckermenü können Sie die internen Druckereinstellungen anzeigen und ändern. Die Einstellungen sind in Kategorien oder „Menüs“ gruppiert, beispielsweise im „Information Menu (Informationsmenü)“ oder im „Print Menu (Druck-Menü)“. Einige dieser Einstellungen sind in ähnlicher Form auch im Druckertreiber oder der Anwendungssoftware zu finden. -
Seite 18: Menü Papiersorten
MENÜPUNKT STANDARD AUTOM. SCHACHTW. SCHACHTFOLGE ABWÄRTS EINZUG-GEBRAUCH NICHT VERWENDEN. FORMAT-PRÜFUNG ENABLE (FREIGEGEBEN) RESOLUTION (AUFLÖSUNG) 600 DPI TONER SAVE MODE (TONERSPARMODUS) DISABLE (GESPERRT) AUSRICHTUNG HOCHFORMAT LINES PER PAGE (ZEILEN PRO SEITE) 64 ZEILEN DRUCKBEREICH WIE KASSETTEN-GRÖSSE ENÜ APIERSORTEN Dieses Menü ermöglicht die Einstellung auf einen großen Bereich an Druckmedien. MENÜPUNKT STANDARD KASS.1 FORMAT... -
Seite 19: Pcl-Emulation
ELEMENT STANDARD LÖSCHB. WARNUNG ONLINE AUTO CONTINUE (AUTOMAT. WEITER) OFF (AUS) WARTEN MANUELL 60 SEK WARTEZEIT INJOB 40 SEK TIMEOUT LOCAL 40 SEK TIMEOUT NET 90 SEK TONERMANGEL WEITER P-STAU: WEITER? ON (EIN) FEHLERBERICHT OFF (AUS) BEGINN PCL-E MULATION Dieses Menü steuert die PCL-Emulation des Druckers. MENÜPUNKT STANDARD SCHRIFTEN... -
Seite 20: Fx-Emulation
MENÜPUNKT STANDARD ZIFFER 0 NORMAL ZEILENABSTAND 6 LPI KEINE LEERSEITE CR-FUNKTION LF-FUNKTION ZEILENLÄNGE 80 SPALTEN SEITENLÄNGE 11,7 ZOLL RAND OBEN 0,0 ZOLL RAND LINKS 0,0 ZOLL LETTER-FORMAT GESPERRT TEXTHÖHE GLEICH FX-E MULATION Dieses Menü steuert die FX-Emulation des Druckers. MENÜPUNKT STANDARD ZEICHENDICHTE 10 cpi... -
Seite 21: Usb-Menü
MENÜPUNKT STANDARD ACK/BUSY TIMING (ACK/BUSY-EINSTELLUNG) ACK IN BUSY I-PRIME GESPERRT OFF-LINE-EMPFANG GESPERRT USB-M ENÜ Dieses Menü steuert den Betrieb der USB-Datenschnittstelle des Druckers. MENÜPUNKT STANDARD FREIGEGEBEN SOFT RESET GESPERRT GESCHWINDIGKEIT 480 Mbit/s OFF-LINE-EMPFANG GESPERRT SERIENNUMMER FREIGEGEBEN ENÜ ETZWERK Dieses Menü steuert den Betrieb der Netzwerkschnittstelle 10Base-T/100Base-TX des Druckers. -
Seite 22: Wartungs-Menü
ARTUNGS ENÜ Über dieses Menü sind verschiedene Funktionen für die Druckerwartung zugänglich. MENÜPUNKT STANDARD MENÜ RÜCKSETZEN EXECUTE SAVE MENU (MENÜ SPEICHERN) EXECUTE MENÜ WIEDERHERSTELLEN EXECUTE ENERGIE-SPARMODUS ENABLE (FREIGEGEBEN) AUTOM. ABSCHALTUNG ENABLE (FREIGEGEBEN) FEUCHTE PAP. S/W SCHWAERZE SMR SETTING (SMR EINSTELLUNG) BG EINSTELLUNG ETRIEBSZÄHLER ENÜ... -
Seite 23: Empfehlungen Für Papier
MPFEHLUNGEN FÜR APIER Informationen darüber, welches Papier Sie in den Drucker einlegen können und welches Eingabefach und welche Auswurfmethode verwendet werden, finden Sie im Abschnitt „Papier- und Kassetteninformationen“ im Kapitel „Technische Daten“. APIER RIEFUMSCHLAGSORTEN Der Hersteller dieses Druckers empfiehlt, bei der Auswahl des Papiers und der Briefumschläge für Ihren Drucker wie folgt vorzugehen: >... -
Seite 24: Einlegen Des Papiers
INLEGEN DES APIERS APIERFACH HINWEIS Wenn Sie Papier in eine Papierkassette einlegen, sollten Sie zuerst das restliche Papier herausnehmen, danach das neue Papier und schließlich das herausgenommene Papier einlegen. Auf diese Weise ist gewährleistet, dass zuerst das älteste Papier verwendet wird. Außerdem können Staus vermieden werden. - Seite 25 Stellen Sie die Papierführungen (5) ein, indem Sie die Nase fassen und entsprechend der Größe des verwendeten Papiers nach hinten oder vorne schieben. Es ist wichtig, dass die Papierführungen richtig eingestellt sind, so dass das Papier während des Druckvorgangs nicht abgeschrägt wird. Papierstaus können nicht ausgeschlossen werden, wenn dieser Vorgang nicht ordnungsgemäß...
-
Seite 26: Mehrzweckfach
EHRZWECKFACH Ziehen Sie das Mehrzweckfach (1) nach unten, verlängern Sie das Fach (2), klappen Sie die die Papierstützen (3) aus, und passen Sie die Papierführungen an die Breite des Papiers (4) an. Legen Sie das Papier in das Mehrzweckfach ein, und drücken Sie die Einstellungstaste (5). - Seite 27 > Legen Sie die Transparentfolien mit der Vorderseite nach oben und der Oberkante zuerst in den Drucker ein. > Öffnen Sie bei schwerem Papier oder Karton das rückwärtige hintere Ausgabefach, um das Druckergebnis aufzunehmen. Das Ergebnis ist ein nahezu gerader Papierpfad durch den Drucker, durch den Papierstaus und Schäden am Papier vermieden werden können.
-
Seite 28: Papiereinzug, -Größe Und -Einstellung
ß APIEREINZUG GRÖ E UND EINSTELLUNG Zum Fixieren des Druckbilds auf dem Papier ist eine Kombination aus Druck und Wärme erforderlich. Bei zu großer Wärme werden leichtes Papier und Transparentfolien wellig. Bei zu geringer Wärme wird das Bild eventuell nicht vollständig auf schwerem Papier fixiert. HINWEIS Obwohl für bestimmte Aufträge im Druckertreiber Papiereigenschaften eingestellt werden können, sollten Sie den Drucker beim Einlegen von Papier... - Seite 29 Papierformat Legen Sie die Papiergröße wie folgt fest. HINWEIS > Wenn Sie Papierfächer verwenden, werden Standard-Papiergrößen automatisch bei aktivierter Option KASSETT (Standardeinstellung) erkannt. Die Papiergröße muss nur für benutzerdefinierte Papiergrößen eingestellt werden. > Wenn Sie das Mehrzweckfach verwenden, muss das Papierformat ausgewählt werden.
-
Seite 30: Schnittstellen
CHNITTSTELLEN Ihr Drucker ist mit mehreren Datenschnittstellen ausgestattet: Parallel – Zur Direktverbindung mit einem PC. Für diesen Anschluss wird ein bidirektionales (mit IEEE 1284 konformes) Parallelkabel benötigt. USB – Zur Verbindung mit einem PC, der unter Windows 2000 oder höher oder Mac OS X oder höher läuft. -
Seite 31: Druckertreiber
RUCKERTREIBER Dieses Kapitel beschreibt, wie Sie einen Druckertreiber unter zwei Betriebssystemtypen, und zwar Windows und Macintosh, installieren. Die Druckertreiber befinden sich auf der Druckertreiber-DVD. Die neusten Informationen über die Druckertreiberinstallation finden Sie in der Readme-Datei auf dieser DVD. INDOWS ETRIEBSSYSTEME Unter Windows: Legen Sie die Druckertreiber-DVD in das DVD-ROM-Laufwerk ein. -
Seite 32: Bedienung
EDIENUNG In diesem Kapitel erhalten Sie einen Überblick über den Betrieb Ihres Druckers in einer Windows- oder Macintosh-Umgebung. RUCKEREINSTELLUNGEN UNTER INDOWS HINWEIS Die Abbildungen in diesem Handbuch beziehen sich auf Windows XP PCL und PS-Emulationen. Die Benutzeroberfläche anderer Betriebssysteme unterscheidet sich möglicherweise geringfügig, aber das Prinzip ist das gleiche. -
Seite 33: Pcl-Emulation
PCL-E MULATION Die folgenden Registerkarten sind verfügbar: Einrichten, Auftragsoptionen und Bild. Registerkarte Einrichten Die Papiergröße sollte mit der Papiergröße des Dokuments übereinstimmen (außer wenn Sie den Ausdruck auf eine andere Größe skalieren möchten). Diese Papiergröße muss im Drucker verfügbar sein. Sie können die Papierquelle auswählen, aus der Papier eingezogen wird, z. - Seite 34 Registerkarte Auftragsoptionen Die Ausgabeauflösung der gedruckten Seiten wird wie folgt eingestellt. > Die Einstellung „Hohe Qualität“ druckt mit 1.200 x 1.200 dpi und eignet sich am besten für Vektorobjekte wie Grafiken und Text. > Die Einstellung Normal druckt mit 600 x 600 dpi und eignet sich für die meisten Druckaufträge.
- Seite 35 Registerkarte „Bild“ Dithering erzeugt eine Zwischengraustufe, indem die beim Drucken verwendete Kombination von Punkten eingestellt wird. Durch Auswahl einer Einstellung legen Sie fest, wie detailliert ein Grafikbild gedruckt wird. „Optimiert für Fotos“ gibt an, dass ein Punktbildschirm für das Dithering verwendet wird, während „Optimiert für Grafik“...
-
Seite 36: Ps-Emulation
PS-E MULATION Zur Verfügung stehen die Registerkarten Layout, Papier/Qualität und Auftragsoptionen. Registerkarte Layout My Printer Printing Preferences Als Seiteneinrichtung kann entweder „Hochformat“ oder „Querformat“ oder „Querformat um 180 Grad gedreht“ eingestellt werden. Der Zweiseitendruck (Duplex-Druck) kann auf lange Kante oder kurze Kante des Dokuments eingestellt werden. - Seite 37 Wählen Sie die erforderliche Druckpapiergröße aus. Sie können die TrueType-Schriftart durch eine andere ersetzen. Sie können andere Dokumentoptionen nach Bedarf einstellen, z.B. PostScript- Optionen und Druckerfunktionen. Registerkarte Papier/Qualität Sie können die Papierquelle auswählen oder als automatische Auswahl belassen. Mit der Schaltfläche Erweitert können Sie auf die Optionen zugreifen, die Sie auch auf der Registerkarte Layout finden.
-
Seite 38: Einstellungen Aus Der Windows-Systemsteuerung
> Die Einstellung Normal druckt mit 600 x 600 dpi und eignet sich für die meisten Druckaufträge. Sie können die Option „Toner sparen“ wählen, um bei bestimmten Druckaufträgen Toner zu sparen. Sie können einen Wasserzeichen-Text hinter dem eigentlichen Druckbild drucken. Diese Funktion ist praktisch, um Dokumente z. - Seite 39 Über diese Schaltfläche werden die gleichen Dialogfelder wie die bereits weiter oben für die Optionen beschriebenen, die aus Anwendungen heraus eingestellt werden können, eingeblendet. Änderungen, die Sie hier vornehmen, werden jedoch als neue Standardeinstellungen für alle Windows-Anwendungen gültig. Über diese Schaltfläche wird eine Testseite gedruckt, um den Betrieb des Druckers zu prüfen.
- Seite 40 Diese Option legt fest, dass der Spooler bei der Entscheidung, welches Dokument als nächstes gedruckt werden soll, fertig gespoolte Dokumente vorzieht, auch wenn diese fertigen Dokumente eine niedrigere Priorität haben als Dokumente, die noch gespoolt werden. Sind noch keine Dokumente fertig gespoolt, zieht der Spooler größere Spooling-Dokumente kleineren vor.
-
Seite 41: Druckereinstellungen In Macintosh
PS-Emulation Die Hauptregisterkarten sind Allgemein, Erweitert und Geräteeinstellungen. Die Registerkarten Allgemein und Erweitert und die entsprechenden Registerkarten der PCL- Emulation sind identisch (s.o.). Registerkarte Geräteeinstellungen Sie können die gewünschten Papiergrößen in den verfügbaren Papiereinzugsfächern festlegen. Sie können je nach Anwendung eine Vielzahl von Schriftarteinstellungen vornehmen. Sie können festlegen, welche optionalen Upgrades auf dem Drucker installiert werden. -
Seite 42: Beidseitiges Drucken
EIDSEITIGES RUCKEN Die Duplexeinheit ermöglicht beidseitiges Drucken, wodurch weniger Papier verbraucht und der Umgang mit umfangreichen Dokumenten vereinfacht wird. Außerdem ermöglicht sie den Broschürendruck, bei dem noch weniger Papier verbraucht wird. Sie können mit der Funktion „Auto Duplex (Automatischer Duplexdruck)“ oder mit der Funktion „Manual Duplex (Manueller Duplexdruck)“... - Seite 43 Wählen Sie im Dropdownmenü „Duplex-Druck“ je nach Druckereinstellungen entweder Lange Seite (Manuell) oder Kurze Seite (Manuell). Wenn Sie weitere Informationen benötigen, klicken Sie auf Duplex-Hilfe. Klicken Sie auf die Schaltfläche Drucken. Zuerst wird jede zweite Seite (1) des Dokuments gedruckt. Ist dieser Vorgang beendet, werden Sie in einer Bildschirmmeldung aufgefordert, das bedruckte Papier zu entnehmen, umzudrehen und wieder in das Papierfach einzulegen.
- Seite 44 Nehmen Sie das bedruckte Papier aus dem Ausgabefach (3), und legen Sie es so in das Papierfach, dass die bedruckte Seite oben liegt und der untere Seitenrand zum Drucker (4) zeigt. Schließen Sie das Papierfach, und drücken Sie die Taste Online (5). Die Meldung wird ausgeblendet, und die restlichen Seiten des Dokuments werden gedruckt.
-
Seite 45: Overlays Und Makros (Nur Windows) > 45
VERLAYS UND AKROS INDOWS AS SIND VERLAYS UND AKROS Wenn Sie auf besonderes Papier wie Formulare und Briefpapier drucken, aber kein vorgefertigtes Papier verwenden möchten, können Sie mit diesen Funktionen solches Papier erstellen. Sie können PostScript-Overlays einsetzen, um besondere Druckvorlagen zu erstellen und für sofortigen Einsatz im Drucker zu speichern. -
Seite 46: Das Projekt Erstellen Und Übertragen
ROJEKT ERSTELLEN UND ÜBERTRAGEN Starten Sie aus dem Menü Start von Windows den Storage Device Manager (SDM) und lassen Sie den SDM den Drucker suchen. Wählen Sie Projekte > Neues Projekt. Wählen Sie Projekte > Datei zu Projekt hinzufügen. Wählen Sie in der Dropdownliste Dateityp den Eintrag PRN-Dateien (*.prn). Navigieren Sie zu dem Ordner, in dem die .PRN-Dateien gespeichert sind, und wählen Sie eine oder mehrere Dateien für das Overlay. -
Seite 47: Mit Postscript-Overlays Drucken
Klicken Sie mit der rechten Maustaste auf das Symbol des PostScript-Druckers und wählen Sie Druckeinstellungen aus dem Popup-Menü. Klicken Sie auf der Registerkarte Overlay auf die Schaltfläche Neu. Geben Sie im Fenster Overlay-Formulare definieren einen passenden Namen (2) für dieses Overlay ein und legen Sie fest, für welche Seite(n) (3) der Dokumente dieses Overlay verwendet werden soll. -
Seite 48: Pcl-Overlays Erstellen
PCL-O VERLAYS ERSTELLEN Zum Erstellen eines Overlays sind drei Schritte erforderlich: Erstellen Sie die Daten für das Formular in einer Anwendung und drucken Sie sie als Druckerdatei (.PRN). Erstellen Sie mit der Software Storage Device Manager, die auf DVD mit dem Drucker mitgeliefert wird, eine „Projektdatei“, importieren Sie die .PRN-Datei und übertragen Sie die erzeugten Filterdateien (.BIN) zum Drucker. -
Seite 49: Das Makro Zur Probe Drucken
Im Projektfenster wird für jede hinzugefügte Druckerdatei eine .BIN-Datei angezeigt. Notieren Sie sich für jede dieser Dateien den Namen und die ID-Nummer. Diese Informationen werden später benötigt. Wenn Sie die Namen oder ID-Nummern bearbeiten möchten, doppelklicken Sie auf den Eintrag der Datei und bearbeiten Sie die Informationen. Beachten Sie, dass bei diesem Namen zwischen Groß- und Kleinschreibung unterschieden wird. -
Seite 50: Mit Pcl-Overlays Drucken
Das dargestellte Beispiel zeigt zwei definierte Overlays, eines für die erste Seite und eines für die anschließenden Seiten. Beachten Sie, dass Namen und IDs von Overlaydateien genauso eingegeben werden müssen, wie sie im Fenster Projekt des Storage Device Manager angezeigt werden. Beachten Sie insbesondere, dass bei diesen Namen zwischen Groß- und Kleinschreibung unterschieden wird. -
Seite 51: Verbrauchsmaterial Und Wartung
ERBRAUCHSMATERIAL UND ARTUNG In diesem Abschnitt wird beschrieben, wie Sie die Tonerpatrone und Bildtrommel austauschen und allgemeine Wartungsaufgaben erledigen. EITPUNKT DES USTAUSCHS DER ONERPATRONE Wenn der Toner ausgeht, wird auf dem Bedienfeld-LC-Display TON.MANG angezeigt. Nachdem der niedrige Tonerstand angezeigt wurde, druckt der Drucker ca. 100 weitere Seiten, zeigt dann an, dass der Toner leer ist und hört auf zu drucken. - Seite 52 Ziehen Sie den farbigen Hebel (1) auf der rechten Seite der Tonerpatrone zur Vorderseite des Druckers (Position Entriegelt), um die Patrone zu schließen und danach die verbrauchte Tonerpatrone (2) zu entfernen. Reinigen Sie die Oberseite der ID-Einheit mit einem sauberen, flusenfreien Tuch. Stellen Sie die Tonerpatrone vorsichtig auf ein Blatt Papier, um Verschmutzung durch Toner zu vermeiden.
- Seite 53 10. Setzen Sie die linke Seite der Tonerpatrone zuerst in die Oberseite der Bildtrommel (5) ein, drücken Sie sie gegen die Stifte an der Bildtrommel, und senken Sie dann die rechte Seite der Tonerpatrone auf die Bildtrommel. 11. Drücken Sie vorsichtig auf die Tonerpatrone, um sich zu vergewissern, dass sie einwandfrei sitzt, und drücken Sie den farbigen Hebel (6) (Position Verriegelt) zur Drucker-Rückseite.
-
Seite 54: Zeitpunkt Des Austauschs Der Bildtrommel
13. Schließen Sie die obere Abdeckung, und drücken Sie sie nach unten, um sie zu verriegeln. EITPUNKT DES USTAUSCHS DER ILDTROMMEL Wenn die Trommel 90 % ihrer Lebensdauer erreicht hat, wird die Meldung REPLACE IMAGE DRUM (BILDTROMMEL ERSETZEN) auf dem LCD-Display des Bedienfelds angezeigt. Tauschen Sie die Bildtrommel aus, wenn der Drucker blass druckt oder die Qualität sich verschlechtert. - Seite 55 Stellen Sie die beiden Teile vorsichtig auf ein Blatt Papier, um Verschmutzungen durch den Toner und eine Beschädigung der grünen Fläche der Trommel zu vermeiden. ACHTUNG! Die grüne Bildtrommelfläche an der Unterseite der ID-Einheit ist sehr empfindlich gegen Berührung und Licht. Berühren Sie diese Fläche nicht und setzen Sie sie niemals länger als fünf Minuten der normalen Raumbeleuchtung aus.
-
Seite 56: Reinigung
EINIGUNG ACHTUNG! Verwenden Sie zum Reinigen ein sauberes, feuchtes, flusenfreies Tuch. Verwenden Sie Waschbenzin, Verdünner oder Alkohol nicht als Reinigungsmittel. DAS GEHÄUSE Schalten Sie den Drucker aus. Wischen Sie die Geräteoberfläche mit einem etwas mit Wasser oder einem Neutralreiniger angefeuchteten, weichen Tuch ab. Trocknen Sie die Geräteoberfläche mit einem weichen, trockenen Tuch ab. - Seite 57 Durch die Öffnung des Papierfachs wischen Sie die Vorzugsrollen mit einem sauberen, flusenfreien, mit Wasser angefeuchteten Tuch. Wischen Sie die Papiervorzugsrolle auf dem Papierfach ab. Ersetzen Sie das Papierfach. Öffnen Sie das Universalfach. Drücken Sie die Lasche um die Abdeckung der Rollenbaugruppe zu öffnen und wischen Sie die Vorzugsrollen.
-
Seite 58: Den Led-Kopf
..LED- KOPF ACHTUNG! Verwenden Sie zum Reinigen des LED-Kopfes weder Methanol noch ein anderes Lösungsmittel, da sonst die Oberfläche der Linse beschädigt werden kann. Reinigen Sie das LED-Feld immer, wenn eine Tonerkartusche installiert ist oder wenn es veblasste senkrechte Bereiche oder hellen Druck gibt. Die Linse kann gereinigt werden, ohne dass der Drucker ausgeschaltet wird. -
Seite 59: Fehlerbehebung
EHLERBEHEBUNG TATUS EHLERMELDUNGEN Ihr Drucker kann Ihnen nützliches Feedback während des normalen Betriebs, aber auch bei Druckproblemen liefern, so dass Sie die geeigneten Gegenmaßnahmen ergreifen können. Die LCD auf dem Drucker-Bedienfeld bietet die selbsterklärenden Status- und Fehlermeldungen in Ihrer gewählten Sprache. Die Fehlermeldungen werden von einer ausgehenden Ready-LED begleitet. -
Seite 60: Einzugs-Papierstau
INZUGS APIERSTAU HINWEIS Das Modell ist unten dargestellt. Entnehmen Sie die Papierkassette aus dem Drucker (1). Entfernen Sie zerknittertes oder geknicktes Papier. Entfernen Sie Papier von der Unterseite des Druckers (2). Setzen Sie das Papierfach wieder ein. Nachdem Sie das beschädigte oder falsch eingezogene Papier entfernt haben, müsste der Drucker weiter drucken. - Seite 61 Heben Sie die Bildtrommel vorsichtig mit der Tonerpatrone heraus. Achten Sie darauf, dass Sie die grüne Trommeloberfläche weder berühren noch zerkratzen. Entfernen Sie alle gestauten Blätter aus dem Papierweg. Setzen Sie die Bildtrommel wieder mit der Tonerpatrone ein. Achten Sie darauf, dass die Zapfen (1 und 2) richtig in die Schlitze auf beiden Seiten des Druckers (3) eingesetzt sind.
- Seite 62 Entfernen Sie alle gestauten Blätter aus dem Ausgabefach für Druckseite unten. HINWEIS Wenn die Seite des gestauten Papiers hervorragt und von der Ausgabe aus gesehen werden kann, setzen Sie die Bildtrommel wieder ein, schließen Sie die obere Abdeckung, und schalten Sie den Drucker ein. Entfernen Sie das gestaute Papier aus der Ausgabe, wenn die Ausgaberolle ein paar Sekunden nach dem Einschalten anfängt, sich zu drehen.
- Seite 63 10. Überprüfen Sie, ob in der Duplex-Einheit ein Papierstau aufgetreten ist. > Nehmen Sie die Bildtrommel wie in Schritt beschrieben heraus. Nehmen Sie dann die Duplexeinheit (1) heraus, indem Sie die farbigen Hebel (2) auf jeder Seite anheben und danach die Hebel anpacken und die Einheit behutsam herausheben.
- Seite 64 > Heben Sie den Papierfang (1) an, und entfernen Sie das Papier. Lassen Sie den Papierfang wieder in die ursprüngliche Position herunter. > Setzen Sie die Bildtrommel wieder ein. Siehe Schritt 12. Öffnen Sie das Mehrzweckfach (1). > Entfernen Sie Papier, das Sie vorfinden (2), und schließen Sie das Fach. 13.
-
Seite 65: Probleme Mit Der Druckqualität
ROBLEME MIT DER RUCKQUALITÄT Bevor Sie einen Kundendienstmitarbeiter wegen eines Problems im Zusammenhang mit der Druckqualität kontaktieren, sehen Sie sich die Lösungsvorschläge in der unten stehenden Tabelle, und prüfen Sie, ob Sie vielleicht etwas übersehen haben. SYMPTOM PROBLEM LÖSUNG Es werden leere Die Bildtrommelpatrone Installieren Sie die Bildtrommelpatrone Blätter gedruckt. -
Seite 66: Papierzufuhrprobleme
SYMPTOM PROBLEM LÖSUNG Der Ausdruck ist Zu hohe Ändern Sie die Dunkelheitseinstellung. dunkler als sonst. Dunkelheitseinstellung. Übermäßig wellige Die falsche Seite des Drehen Sie das Papier im Fach um. Seiten. Papiers wird bedruckt. (Beachten Sie den Pfeil auf dem Papierpaket.) Legen Sie das Papier mit der Druckseite nach unten in das Fach ein. -
Seite 67: Softwareprobleme
OFTWAREPROBLEME Ihre Software (Betriebsumgebung, Anwendungen und Druckertreiber) steuert den Druckprozess. Achten Sie darauf, dass Sie den richtigen Treiber für Ihren Drucker ausgewählt haben. Weitere Informationen entnehmen Sie der Softwaredokumentation. SYMPTOM PROBLEM LÖSUNG Der Ausdruck ist Falscher Treiber Installieren Sie den richtigen Treiber. verstümmelt. -
Seite 68: Installation Von Optionen
NSTALLATION VON OPTIONEN Die folgende Optionen stehen zur Verfügung, um die Leistungsfähigkeiten Ihres Druckers zu erweitern: > 64, 256MB RAM DIMM: um den Hauptspeicher des Druckers zu erweitern und damit die Bearbeitung von großen Dateien zu beschleunigen > Zweites Papierfach: um die Kapazität der Papierhandhabung um 530 Blatt (80g/m²) zu vergrößern OPTION MODELLNUMMER... -
Seite 69: Mac Os X
MAC OS X HINWEIS Gilt nur für den PS-Treiber.. Lion (Mac OS X 10.7), Snow Leopard (Mac OS X 10.6) und Leopard (Mac OS X 10.5) Öffnen Sie in Mac OS X die Print & Fax Preferences (Druck- und Faxeinstellungen). Stellen Sie sicher, dass Ihr Gerät ausgewählt ist. -
Seite 70: Technische Daten
ECHNISCHE ATEN LLGEMEINES DRUCKERMODELL MODELLNUMMER e-STUDIO383P DP-3830P Eine Zusammenfassung der grundlegenden Eigenschaften Ihres Druckers finden Sie in der Tabelle weiter unten: BEZEICHNUNG SPEZIFIKATION Abmessungen 387 mm x 364 mm x 244,5 mm (B x T x H) Gewicht ca. 11,6 kg (ohne zweites Fach) -
Seite 71: Papier- Und Fachinformationen
APIER ACHINFORMATIONEN Einzugs- und Auswurfmethoden richten sich nach der Sorte, der Größe und der Stärke des verwendeten Papiers. Das Diagramm mit Hinweisen/Symbolen/Begriffen auf der folgenden Seite bietet grundlegende Informationen. (Geringfügige Abweichungen von Einstellungen können je nach Benutzer-Setup und Umgebungsbedingen erforderlich sein.) Einzugsfach Auswurf- methode... - Seite 72 Einzugsfach Auswurf- methode Papiersorte Größe Gewicht Transparentfolien Letter Duplexdruck Auto Manuell Papier- Größe Gewicht sorte Normal- L, ML, M, papier MH, H Letter Executive Legal(13) Legal(13,5) Legal(14) 16K (184 – 260 mm) L, ML, M, MH, H 16K (195 – 270 mm) 16K (197 –...
-
Seite 73: Hinweise/Symbole/Begriffe
Duplexdruck Auto Manuell Papier- Größe Gewicht sorte Brief- Com-9 umschläge Com-10 Monarch Benutzerdefiniert B: 86 – 216 L: 140 – 356 Etiketten Letter Transparent folien Letter INWEISE YMBOLE EGRIFFE Hinweise: Wenn ein optionales zweites Papierfach verwendet wird, wird das Originalfach als Fach 1 und das optionale Fach als Fach 2 bezeichnet. - Seite 74 SYMBOL/ BEDEUTUNG BEGRIFF Druckt mit der Druckseite nach unten von der Oberseite des Druckers B, L Breite, Länge in mm Leichtes Papiergewicht: 60 - 66 g/m Mittelleichtes Papiergewicht: 64 - 73 g/m Mittelleichtes Papiergewicht: 74 - 88g/m Mittelschweres Papiergewicht: 89 - 104 g/m Schweres Papiergewicht: 105 - 122 g/m Sehr schweres Papiergewicht: 123 g/m - 160 g/m...
-
Seite 75: Index
NDEX Papierstau außerhalb des Druckers oder Ausgabe- Auflösung Klebeetiketten ....... 23 Papierstau ......60 Einstellung unter Papierstaus ......59 Windows ....34, 37 Papierzufuhrprobleme ... 66 Ausgabe-Papierstau ....60 ........30 Priorität Automatischer ........15 Druckerwarteschlange ..39 Duplexdruck ......42 Makros ........ - Seite 76 DP-3830P...
- Seite 77 DIGITAL LED MONO PRINTER Benutzerhandbuch 1-11-1, OHSAKI, SHINAGAWA-KU, TOKYO, JAPAN 2012-12 ©2012 TOSHIBA TEC CORPORATION Alle Rechte vorbehalten...
