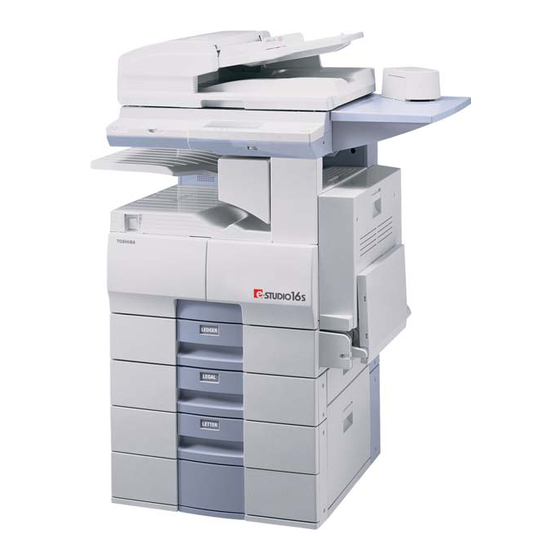

Inhaltszusammenfassung für Toshiba e-STUDIO16

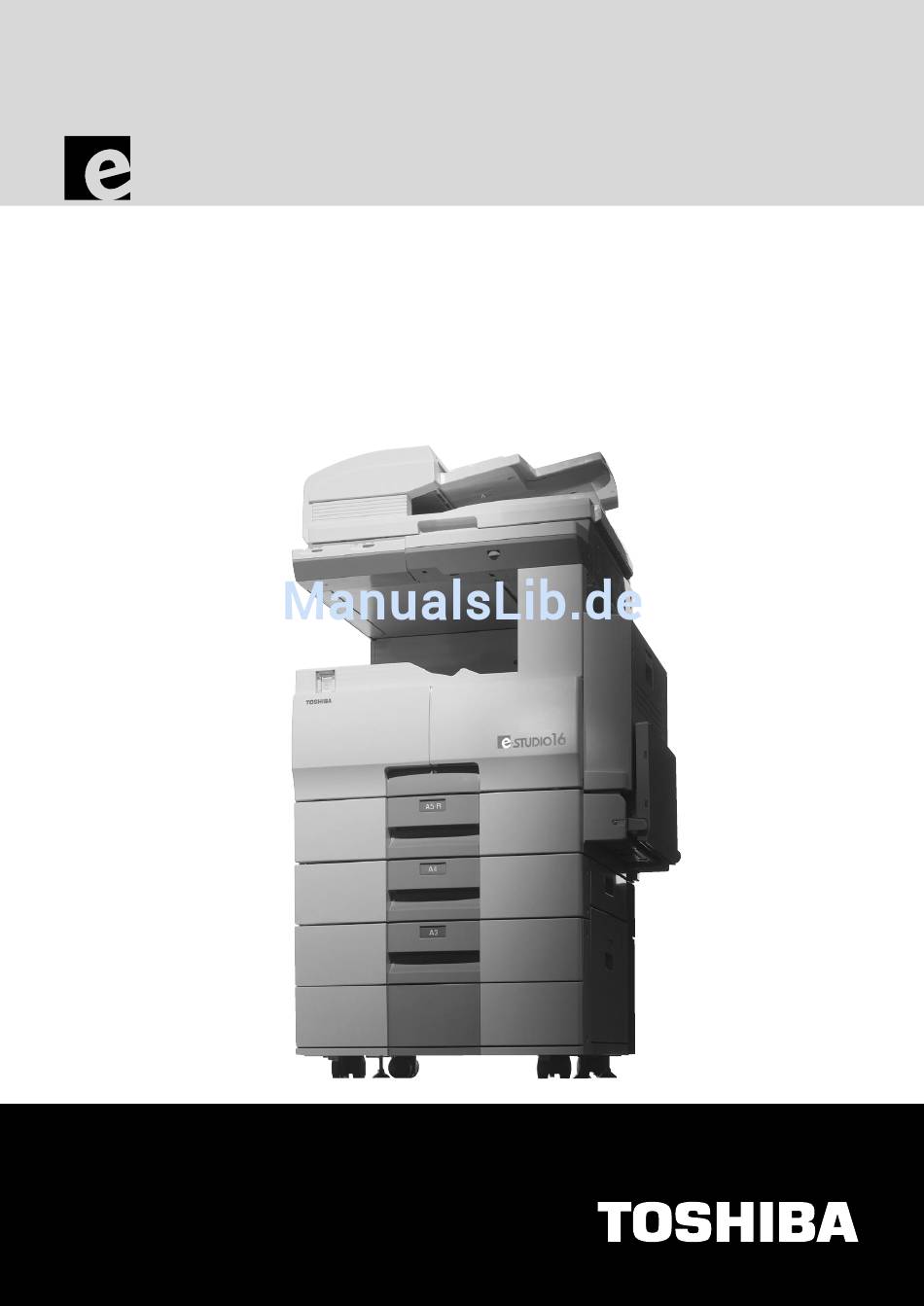

- Seite 1 16 / 20 / 25 STUDIO BENUTZERHANDBUCH FÜR DRUCKERFUNKTION LOKALES SETUP The Document Business Class.
- Seite 3 This product is carrying the CE-Mark in accordance with the related European Directives. Responsible for CE-marking is Toshiba Europe GmbH GmbH Carl-Schurz-Str. 7, 41460 Neuss, Germany. Phone +49-2131-1245-0. Ohne ausdrückliche Genehmigung darf diese Anleitung weder in Teilen noch als Ganzes kopiert werden.
- Seite 5 Danke für den Kauf des Toshiba GA-1031 Printer Kit für den e-STUDIO16/20/25. Diese Bedienungsanleitung beschreibt das Einstellen des Druckers, sowie die Benutzung seiner Funktionen und die Fehlerbehebung. Bitte lesen Sie diese Bedienungsanleitung bevor Sie den Druckerkit installieren. Lesen Sie diese Anleitung auch um stets die beste Druckqualität zu erzielen und die Druckerfunktionen optimal zu nutzen.
-
Seite 6: Inhaltsverzeichnis
SETUP-ABLAUF ....................I I I I I INSTALLIEREN DES DRUCKERTREIBERS ......KOMPONENTEN ................... Funktionen der Druckertreiber ..............Funktionen des TOSHIBA Status Displays ..........INSTALLIEREN DES DRUCKERTREIBERS für Windows ......DEINSTALLIEREN DES DRUCKERTREIBERS .......... INSTALLIEREN DES AGFA FONT MANAGERS .......... Installieren Sie den AGFA Font Manager ............. - Seite 7 I I I I I FUNKTIONEN DES TOSHIBA STATUS DISPLAY....STARTEN DES TOSHIBA STATUS DISPLAY ..........Systemvoraussetzungen ................Bildschirmdarstellung ................... Beschreibung der Bildschirme..............DRUCKEREINSTELLUNGEN ............... Bildschirmdetails ..................Register [Paper] .................... Register [Printer Setting] ................Register [Test Print] ..................Register [PCL Font] ..................
-
Seite 9: I I I I I Einführung
EINFÜHRUNG... -
Seite 10: Pc/At Oder Kompatibel
SYSTEMANFORDERUNGEN Dieses Gerät kann an folgende Computer angeschlossen werden. PC/AT oder kompatibel Dieses Gerät kann im lokalen Modus über ein Druckerkabel, in einem Client-Server Netzwerk mit Windows NT oder NetWare oder in einem Peer-to-Peer Netzwerk über TCP/IP oder IPX/SPX benutzt werden. •... -
Seite 11: Setup-Ablauf
SETUP-ABLAUF Print job transmission Computer e-STUDIO16/20/25 Bei Verwendung eines Computers unter Windows 95/98/NT/2000 und dem Anschluss des Druckers über ein Druckerkabel Installieren Installieren des geeigneten Druckertreibers für das verwendete Betriebssystem. (Siehe "INSTALLIEREN DES DRUCKERTREIBERS".) Druckretreibers Einstellen des Konfigurieren der Optionen. (Siehe "DRUCKEINSTELLUNGEN, Register Option]".) -
Seite 13: I I I I I Installieren Des Druckertreibers
INSTALLIEREN DES DRUCKERTREIBERS... -
Seite 14: Komponenten
Es können mehrere Druckertreiber auf einem Computer installiert sein. Funktionen des TOSHIBA Status Displays Das TOSHIBA Status Display kann den Druckerstatus überwachen um bestimmte Zustände des Druckers, z. B. Papierstau, Papiermangel usw., anzuzeigen. Weiterhin kann mit diesem Programm der Drucker über das Netzwerk konfiguriert werden. -
Seite 15: Installieren Des Druckertreibers Für Windows
Dieser Abschnitt beschreibt die Installation der Druckertreiber und des Status Display für Windows 95/98/NT4.0 oder 2000, wenn Ihr e-STUDIO16/20/25 im lokalen Modus angeschlossen ist. Ist Ihr e-STUDIO16/20/25 an ein Peer-to-Peer Netzwerk oder ein Client-Server Netzwerk angeschlossen, siehe "BEDIENUNGSANLEITUNG FÜR DRUCKERFUNKTIONEN - Netzwerk Setup. - Seite 16 Klicken Sie auf die Taste Setup for Windows Ihrer Windows Version. G Klicken Sie auf [Setup for Windows 95/98] für Windows 95/98. G Klicken Sie auf [Setup for WindowsNT4.0] für Windows NT4.0. G Klicken Sie auf [Setup for Windows2000] für Windows 2000.
- Seite 17 Klicken Sie auf [Weiter]. G Der Auswahlbildschirm "Lokaler Drucker" oder "Netzwerkdrucker" erscheint. Wählen Sie "Lokaler Drucker" und klicken Sie auf [Weiter]. G Ist Ihr e-STUDIO16 an ein Peer-to-Peer Netzwerk oder ein Client-Server Netzwerk angeschlossen, siehe "BEDIENUNGS- ANLEITUNG FÜR DRUCKERFUNKTIONEN - Netzwerk Setup".
- Seite 18 G [Speicherplatz] Taste: Der freie Festplattenspeicher erscheint, damit Sie ein Laufwerk mit ausreichender Kapazität für die Installation auswählen können. Klicken Sie auf [Next]. G Wenn Sie "e-STUDIO16/20/25 Staus Display" ausgewählt haben, erscheint jetzt der Bildschirm für die Optionen des Status Displays.
- Seite 19 Sie auf [Nein]. G Die ausgewählte Programmgruppe erscheint. HINWEIS: Wenn Sie bereits den TOSHIBA Viewer benutzen, wählen Sie [Nein]. Das Status Display und der TOSHIBA Viewer können nicht gleichzeitig benutzt werden. Wählen den Programmordner und klicken Sie auf [Weiter].
- Seite 20 Wählen Sie klicken Sie auf [Beenden]. G Sie müssen Windows neu starten, bevor Sie die Druckertreiber und Software benutzen können. Beenden Sie die Installation mit dem Neustart Ihres Computers.
-
Seite 21: Deinstallieren Des Druckertreibers
G Wenn Sie nur die Druckersymbole aus dem Druckerordner löschen, ist auch das TOSHIBA Status Display nicht mehr länger verfügbar. Vor der Deinstallation müssen alle Toshiba Drucker Utilities beendet werden. Starten Sie "Uninstall.exe". G Uninstall.exe befindet sich im Ordner "TOSHIBA e-STUDIO"... -
Seite 22: Installieren Des Agfa Font Managers
INSTALLIEREN DES AGFA FONT MANAGERS Installieren Sie den AGFA Font Manager Der AGFA Font Manager dient zum Installieren, Deinstallieren, der Vorschau und der Gruppierung von Fonts auf einem Computer. HINWEIS: Um den AGFA Font Manager zu installieren, muss Internet Explorer 4.0 oder eine höhere Version auf Ihrem Computer installiert sein. - Seite 23 Klicken Sie auf [Next]. G Der Auswahlbildschirm für Komponenten erscheint. Wählen Sie die Komponenten, die Sie installieren möchten. G Programs Files: Installieren das AGFA Font Manager Programm. G Fonts: Installiert die Standardfonts des AGFA Font Managers. Wählen Sie Laufwerk und Pfad für die zu installierenden Komponenten.
- Seite 24 Klicken Sie auf [OK]. Klicken Sie auf [Finish]. G Wenn Sie die Readme-Datei lesen möchten, klicken Sie auf "Yes, review the Readme file now!". G Wenn Sie diesen Schritt überspringen möchten, klicken "Simply complete installation". G Die Installation ist abgeschlossen. ANMERKUNG: Wenn Sie den AGFA Font Manager unter Windows 95 installieren, erscheint eine Meldung zum Neustart Ihres Computers.
-
Seite 25: Deinstallieren Des Agfa Font Managers
Deinstallieren des AGFA Font Managers Kontrollieren Sie, dass alle Programme vor der Installation beendet wurden. Starten Sie "Uninstall.exe". G Uninstall.exe befindet sich Programmprogramme "AGFA Font Manager 2.0" unter "Programs". G Der Bestätigungsbildschirm zu Löschen der Dateien erscheint. Klicken Sie auf [Ja]. G Das Entfernen der Programme beginnt. -
Seite 26: Beschreibung Des Bildschirms
AGFA Font Manager verwaltet Ihre Fonts unter Windows. Es kann: G Fonts unter Windows installieren und deinstallieren. G Neue Fonts von Disketten einladen. G Lokale und Netzwerklaufwerke auf Fonts untersuchen. G Fonts auf Ihrem Computer oder Netzwerk anzeigen. G Fonts in Gruppen zusammenfassen. G Die verfügbaren Fonts auf verschiedene Arten sortieren. -
Seite 27: Starten Des Agfa Font Managers
Starten des AGFA Font Managers Installieren von Fonts G Wählen Sie einen oder mehrere Fonts aus der Fontliste zum Installieren aus (die linke Liste). G Klicken Sie auf [Install]. Betrachten von Fonts G Wählen Sie einen Font aus der Liste der installierten Fonts aus. G Klicken Sie auf die Taste [Preview]. -
Seite 29: I I I I I Drucken
DRUCKEN... -
Seite 30: Drucken (Windows)
DRUCKEN (Windows) Der folgende Abschnitt beschreibt das Drucken unter Windows 95/98/NT4.0/2000 und wie Sie einen Druckjob abbrechen können. Als Anwendungsprogramm für dieses Beispiel wurde "WordPad" verwendet. ACHTUNG: Die Vorgehensweise zum Drucken kann je nach Anwendungsprogramm verschieden sein. Einzelheiten siehe Bedienungsanleitung oder HELP-Menü... - Seite 31 Wählen Sie den Druckertreiber, den Sie für e-STUDIO16/20/25 installiert haben und klicken Sie auf [OK]. ACHTUNG: G Der hier angezeigte [Name] ist der, den Sie bei der Installation des Druckertreibers vergeben haben oder es wird der Name angezeigt, der unter dem Symbol im Windows [Drucker] Ordner steht.
- Seite 32 Kontrollieren Sie, dass unter [Name] der richtige Name des Druckers steht. ANMERKUNG: Um spezielle Einstellungen (vergrößert/verkleinert, Layoutdruck etc.) vorzunehmen klicken Sie auf [Eigenschaften] im Druckertreiber. Weitere Informationen Druckrtreibereigenschaften siehe "DRUCKERTREIBEREINSTELLUNGEN". Klicken Sie auf [OK]. G Der Ausdruck beginnt. gedruckten Seiten werden ausgegeben.
-
Seite 33: Abbrechen Eines Druckjobs
Abbrechen eines Druckjobs Doppelklicken Druckersymbol unten in der Windows- Leiste. G Das Druckerfenster erscheint. G Alternativ können Windows Druckerordner öffnen Druckersymbol doppelklicken Druckjobs anzuzeigen. Wählen Sie den zu löschenden Druckjob aus. Klicken [Druckvorgang abbrechen] im Menü [Dokument]. G Das ausgewählte Dokument wird gelöscht und der Druckvorgang damit abgebrochen. -
Seite 35: I I I I I Druckeinstellungen
DRUCKEINSTELLUNGEN... -
Seite 36: Anzeige Der Druckereigenschaften
ANZEIGE DER DRUCKEREIGENSCHAFTEN Um den Drucker auf bestimmte Drucksituationen einzustellen müssen die Druckereigenschaften geändert werden. Die Druckereigenschaften können auf zwei Wegen angezeigt werden. Die zur Verfügung stehenden Register sind abhängig von der Art wie diese Eigenschaften aufgerufen werden. Einstellen der Druckereigenschaften über den Druckerordner: Folgende Register werden angezeigt: •... -
Seite 37: Grundeinstellungen Zum Drucken
Grundeinstellungen zum Drucken folgenden Einstellungen sind Grundeinstellungen Drucken über Anwendungsprogramme: Klicken Sie auf die Taste [Start], danach [Einstellungen] danach auf [Drucker]. Wählen Sie das Druckersymbol und klicken sie auf [Eigenschaften] im Menü [Datei]. Eigenschaftsbildschirm Druckers erscheint. Grundeinstellungen zum Drucken... -
Seite 38: Drucken Aus Einem Anwendungsprogramm
Drucken aus einem Anwendungsprogramm Die folgende Beschreibung verwendet "WordPad" als Beispiel. Das Anzeigen der Druckereigenschaften ist je nach verwendetem Anwendungsprogramm verschieden. Einzelheiten siehe Bedienungsanleitung des Anwendungsprogramms oder HILFE-Menü. Klicken Sie auf [Drucken...] im Menü [Datei]. G Der Bildschirm [Drucken] erscheint. Klicken Sie auf [Eigenschaften]. -
Seite 39: Bildschirmdetails
BILDSCHIRMDETAILS ➀ ➁ ➂ ➃ ➄ ➅ ➆ ➇ ➀ ➀ ➀ ➀ ➀ Druckername Zeigt den bei der Installation des Druckertreibers vergebenen Namen oder den Namen, der unter dem Druckersymbol im Windows Druckerordner steht. ➁ ➁ ➁ ➁ ➁ Menüregister Die Einstellpositionen des Druckertreibers werden als Register angezeigt. - Seite 40 ➂ ➂ ➂ ➂ ➂ Einstellen der Positionen Die Inhalte der ausgewählten Register werden angezeigt. Einzelheiten zum Einstellen siehe Beschreibung der jeweiligen Register auf den folgenden Seiten. ➃ ➃ ➃ ➃ ➃ [Standards wiederherstellen] Klicken Sie auf dieses Register um die Einstellungen auf die Voreinstellungen zurückzusetzen. Weitere Einstellungen existieren unter dieser Taste nicht.
-
Seite 41: Register [Ausgabe]
Register [Ausgabe] Im Register [Ausgabe] befinden sich Einstellungen zum Druckpapier, den Seitenrändern, Duplexdruck, Sortiertfunktionen, Layoutfunktionen (verkleinerte Bildübersicht), Druck der gerade/ ungeraden Seitenzahlen, Wahl des Ausgabefachs und Druckprofile. ➀ ➁ ➂ ➃ ➄ ➅ ➆ ➇ ➈ ➉ ➀ ➀ ➀ ➀ ➀ Papierformat Zur Auswahl des Papierformats. - Seite 42 ➁ ➁ ➁ ➁ ➁ Herkunft Bestimmt die Papierquelle für den Einzug des Papiers. Befinden sich in den verschiedenen Papierquellen unterschiedliche Formate, können Sie eine bestimmte Papierquelle auswählen, die das entsprechende Format enthält. HINWEIS: Standardmäßig ist "Autom. Auswahl" eingestellt. G Autom. Auswahl Wählt automatisch die entsprechende Papiergröße anhand der Dokumentgröße aus.
- Seite 43 ➅ ➅ ➅ ➅ ➅ Bindungsrand Zum Einstellen eines Heftrands auf dem Druckpapier. HINWEIS: Standardmäßig ist "None" eingestellt. G Kein Kein Heftrand. G Links Der Heftrand befindet sich auf der linken Seite. G Rechts Der Heftrand befindet sich auf der rechten Seite. G Oben Der Heftrand befindet sich an der Papiervorderkante.
- Seite 44 ➈ ➈ ➈ ➈ ➈ Sortiermodus Werden von einem Dokument mehrere Kopien erstellt, können die Ausdrucke sortiert werden. Diese Funktion erleichert ds Zusammenlegen des gedruckten Materials. Zum sortierten Ausdruck ist das Symbol Sortiert zu markieren und danach der gewünschte Sortiermodus einzustellen.
- Seite 45 G G G G G Broschüre Zum Sortieren in Broschürenform. HINWEIS: Nur mit installierter Duplexeinheit möglich. ANMERKUNG: G Broschüre Der Drucker sortiert die gedruckten Seiten und führt automatisch den 2-auf-1 Druck durch. Der Heftrand kann für die Mitte des Papiers eingestellt werden. Der 2-auf-1 Druck erfolgt durch automatische Verkleinerung entsprechend der Breite des Heftrandes.
- Seite 46 ➉ ➉ ➉ ➉ ➉ Layoutdruck Einstellen des Layoutdrucks (mehrere Seiten auf einem Blatt). Zum Layoutdruck muss die entsprechende Position markiert sein. Klicken Sie auf das Symbol Layoutdruck und danach auf [OK]. HINWEIS: Wenn der Layoutdruck eingestellt ist, steht die Funktion Vergößern/Verkleinern nicht zur Verfügung. Ist Magazine Sort ausgewählt, kann Layout Printing nicht eingestellt werden.
- Seite 47 ANMERKUNGEN: Ausrichtung von Layoutdruck: Das Layout der Seite hängt davon ab, wie die Einstellung "Ausrichtung" lautet. G Bei Einstellung von "Ausrichtung" auf "Hochformat": 2-auf-1 von rechts 4-auf-1 von oben 4-auf-1 von oben 2-auf-1 von links nach links links horizontal rechts horizotanl nach rechts 4-auf-1 von oben 4-auf-1 von oben...
- Seite 48 Ausgabefach Bestimmt das Ausgabefach. HINWEIS: Als Voreinstellung ist "Papierausgabefach" eingestellt. G Papierausgabefach Die Drucke werden im Ausgabefach ausgegeben. G Job Separator Upper Tray (Verfügbar nur, wenn der optionale Sorter installiert und unter dem Register Option eingestellt ist.) Die Ausdrucke werden im oberen Fach des Sorters ausgegeben. G Job Separator Lower Tray (Verfügbar nur, wenn der Sorter installiert und im Register Option eingestellt ist.) Die Drucke werden im unteren Fach des Sorters ausgegeben.
-
Seite 49: Beziehung Zwischen Papierformaten Und Prozentualen Maßstab
Beziehung zwischen Papierformaten und prozentualen Maßstab Ausgabegröße A3 A4 B5 LEDGER LEGAL LETTER STATEMENT COMPUTER FOLIO Papierformat 100 71 141 100 200 141 100 173 122 115 82 163 115 141 100 LEDGER LEGAL 118 84 LETTER 138 97 STATEMENT 195 138 COMPUTER 115 82... -
Seite 50: Erzeugen Eines Profils
Profil Bestimmte, häufig benutzte Druckeinstellungen können als Profile gespeichert werden. Die Druckeinstellungen werden dann automatisch vom ausgewählten Profil bestimmt. HINWEIS: Als Voreinstellung ist den Profilen noch kein Name zugewiesen. Erzeugen eines Profils Klicken Sie auf [Speichern]. G Der Profilbildschirm erscheint. Geben Sie einen Namen ein und klicken Sie auf [OK]. -
Seite 51: Register [Deckblatt]
Register [Deckblatt] Dieses Register dient dazu ein Deckblatt oder eine Abschlussseite aus einer anderen Papierquelle dem Druck hinzuzufügen. Dadurch kann auch eine Farbseite oder eine Seite mit anderem Papierformat dem Druck hinzugefügt werden. ➀ ➀ ➀ ➀ ➀ ➀ Deckblatt (Nicht verfügbar, wenn "Duplex", "Magazine Sort", "Layoutdruck"... - Seite 52 ANMERKUNG: G Deckblatt Für das erste oder letzte Deckblatt kann eine separate Kassette eingestellt werden. Die Deckblätter können auch manuell eingefügt und bedruckt werden. Bsp: 3 Druckseiten auf einem Blatt Papier 1) Vorderes Deckblatt eingefügt 2) Vorderes Deckblatt bedruckt 3) Vorderes Deckblatt eingefügt und hinteres Deckblatt eingefügt Drucken der Leeres vorderes...
-
Seite 53: Register [Wasserzeichen]
Register [Wasserzeichen] Legt ein Wasserzeichen über den Text des gedruckten Dokuments. Maximal 30 verschiedene Wasserzeichen (einschließlich "Nothing") können ausgewählt werden. ➀ ➆ ➁ ➂ ➃ ➄ ➅ ➇ ➀ ➀ ➀ ➀ ➀ Wasserzeichen Zum Auswählen des Wasserzeichens. HINWEIS: Voreinstellung ist "Nothing". G Nothing Der Druck erfolgt ohne Wasserzeichen. - Seite 54 ➄ ➄ ➄ ➄ ➄ [Löschen] Zum Löschen eines ausgewählten Wasserzeichens. ➅ ➅ ➅ ➅ ➅ Wasserzeichen Details Die Font- und Textgröße wird angezeigt. (Siehe "Watermark Detail Screen" auf Seite 51.) ➈ Setting Confirmation Screen Eine Übersicht der aktuellen Einstellungen wird grafisch angezeigt. ➇...
-
Seite 55: Wasserzeichen Details
Wasserzeichen Details ➈ ➀ ➁ ➂ ➇ ➃ ➄ ➅ ➆ ➀ ➀ ➀ ➀ ➀ Text Zur Eingabe von Text im aktuell erzeugten oder editierten Wasserzeichen. ➁ ➁ ➁ ➁ ➁ Schriftarten Zum Einstellen des Fonts für das neu erzeugte oder editierte Wasserzeichen. HINWEIS: Voreinstellung ist "Times New Roman". - Seite 56 ➅ ➅ ➅ ➅ ➅ [Speichern] Zum Speichern eines neuen oder des editierten Wasserzeichens. ➆ ➆ ➆ ➆ ➆ [Abbruch] Zum Abbrechen der Erzeugung oder Editierung eines Wasserzeichens. ➇ ➇ ➇ ➇ ➇ Position Bestimmt die Position des Wasserzeichens im Ausdruck. Die Position kann von -50 bis +50 für X- und Y- Richtungen eingestellt werden.
-
Seite 57: Register [Druckqualität]
Register [Druckqualität] Mit diesem Register wird die Druckqualität eingestellt. Die Einstellungen für Grauscala, Grafikmodus, Bitmapkomprimierer, Schriftarten-Manager, TrueType Schriften und Kantenglättung sind möglich. Der aktuelle Bildschirm ist abhängig vom gewählten Druckertreiber. Nachfolgend eine Beschreibung für jeden Treiber. Für den PCL6-Treiber: ➀ ➁... -
Seite 58: Für Den Ps-Treiber
Für den PS-Treiber: ➀ ➁ ➂ ➃ ➄ ➈ ➅ ➆ ➇ ➀ ➀ ➀ ➀ ➀ Grauskala Ermöglicht das Ändern der Graustufen beim Drucken von Bild- oder Fotodaten. HINWEIS: Als Voreinstellung ist "Use Printer Settings" eingestellt. G Use Printer Settings Für die Graustufendarstellung wird die Einstellung des Druckers verwendet. - Seite 59 ➂ ➂ ➂ ➂ ➂ Bitmap Komprimierern Bilddaten werden komprimiert, damit sie schneller vom Computer zum Drucker übertragen werden können. HINWEIS: Als Voreinstellung ist für Bitmap Compression "Yes" eingestellt. G Yes Zum Komprimierung von Bilddaten (Bitmaps). G No Bilddaten werden nicht komprimiert. ➃...
- Seite 60 Siehe "Substitutionstabelle für Schriftarten bearbeiten” Die nachfolgende Tabelle erscheint, wenn im Register [Druckqualität] die Position [Substitutionstabelle für Schriftarten bearbeiten] ausgewählt ist. Beim Drucken mit TrueType Schriften kann eingestellt werden, welche Druckerfonts an Stelle der TrueType Schriften verwendet werden sollen. ➀ ➁...
-
Seite 61: Einstellen Der Substitutionstabelle
Einstellen der Substitutionstabelle: Beispiel: Austauschen des TrueType Fonts "Century Gothic" durch "LetterGothic": Den Bildschirm [Substitutionstabelle für Schriftarten verwenden] aufrufen. In der Tabelle auf „Century Gothic“ klicken. G Als aktuelle Einstellung für den Austausch ist als Druckerfont [Download as Soft Font] eingestellt. -
Seite 62: Register [Ps]
Register [PS] Dieses Register zeigt die PostScript-Einstellungen und erscheint nur, wenn der PostScript-Treiber installiert ist. ➀ ➁ ➂ ➅ ➃ ➄ ➀ ➀ ➀ ➀ ➀ PS Informationen drucken Nach einem Ausdruck werden Fehlerinformationen zur Seite gedruckt, falls Fehler aufgetreten sind. Um dies zu drucken ist die Position zu markieren. - Seite 63 ➂ ➂ ➂ ➂ ➂ Ausgabe und Leitet die Druckausgabe in eine PostScript-Datei. HINWEISE: • Als Voreinstellung ist "Printer" eingestellt. • Unter Windows NT oder Windows 2000 kann die Einstellung nicht geändert werden. G Printer Die Druckdaten werden zum Drucken an den Drucker ausgegeben. G Encapsulated PS file Die Druckdaten werden nicht an den Drucker ausgegeben, sondern als Datei gespeichert.
- Seite 64 ➃ ➃ ➃ ➃ ➃ Rotationsdruck Ermöglicht das Drehen des Dokuments im Ausdruck um bis zu 180 Grad. Auf den gewünschten Winkel klicken. Die Drehung erfolgt im Uhrzeigersinn. HINWEIS: Als Voreinstellung ist "0 degree" eingestellt. G 0 Grad G 180 Grad ANMERKUNGEN: G Die Einstellung von "Rotation"...
-
Seite 65: Register [Optionen]
Register [Sonstiges] eingestellt wird. ANMERKUNGEN: G Wenn Sie nicht wissen, wie der Drucker konfiguriert ist, können Sie im TOSHIBA Status Display im Register [Configuration] die installierten Optionen betrachten. Einzelheiten hierzu siehe "FUNKTIONEN DES TOSHIBA STATUS DISPLAY" in dieser Anleitung G Ist Ihr e-STUDIO16/20/25 an ein Netzwerk angeschlossen, werden die verfügbaren... - Seite 66 ➁ ➁ ➁ ➁ ➁ Optionale Kassette Zum Einstellen, ob optionale Kassetten installiert sind. HINWEIS: Voreinstellung ist "Nicht installiert". G Nicht installiert Wählen Sie diese Einstellung, wenn keine optionalen Kassetten installiert sind. G Kassette 2 Wählen Sie diese Einstellung, wenn die optionale Einzugseinheit installiert ist. G Kassette 3 Wählen Sie diese Einstellung, wenn die optionale Einzugseinheit und das optionale Papiermagazin installiert sind.
-
Seite 67: Register [Sonstiges]
Register [Sonstiges] Hierunter werden die eingegebenen Gruppennummern sowie die Versionsnummern der Druckertreiber angezeigt. ➀ ➁ ➂ ➃ ➀ ➀ ➀ ➀ ➀ Gruppennummer Zeigt die bei der Installation des Druckertreibers eingegebene Gruppennummer. Das Eingeben oder Ändern der Gruppennummer ist möglich, wenn der Druckrtreiber über die Funktion "Drucker hinzufügen"... - Seite 68 ➃ ➃ ➃ ➃ ➃ [Standards wiederherstellen] Zurücksetzen aller Einstellungen unter Druckereigenschaften auf die Voreinstellungen; außer: "Gruppennummer", "Wasserzeichen" und "Optionen".
-
Seite 69: I I I I I Funktionen Des Toshiba Status Display
FUNKTIONEN DES TOSHIBA STATUS DISPLAY... -
Seite 70: Starten Des Toshiba Status Display
GBIOS-Einstellung : ECP aktiviert HINWEISE: G Das TOSHIBA Status Display steht nicht zur Verfügung, wenn der Drucker über ein Netzwerk angeschlossen ist. G Das TOSHIBA Status Display steht nicht zur Verfügung, wenn der TOSHIBA Viewer auf dem gleichen PC läuft. Wird das TOSHIBA Status Display gestartet, während der TOSHIBA Viewer auf dem PC läuft, erscheint eine Warnmeldung. -
Seite 71: Bildschirmdarstellung
Das Status Display startet automatisch, wenn während der Installation unter "Automatischer Start" [Yes] angeklickt ist. Wird hier [No] angeklickt, starten Sie das TOSHIBA Status Display im Startmenü unter Programme im Ordner TOSHIBA e-STUDIO manuell. Bildschirmdarstellung Für das TOSHIBA Status Display können drei verschiedene Bildschirmdarstellungen eingestellt werden. -
Seite 72: Beschreibung Der Bildschirme
➃ ➃ ➃ ➃ ➃ Status Bitmap Zeigt eine grafische Darstellung des Druckerstatus. ➄ ➄ ➄ ➄ ➄ [Printer Setting...] Zum Einstellen der Druckerkonfiguration. Der Einstellungsbildschirm erscheint. ➄ ➄ ➄ ➄ ➄ [OK] Verkleinert das TOSHIBA Status Display. Das Symbol bleibt in der Windows Taskleiste. -
Seite 73: Druckereinstellungen
DRUCKEREINSTELLUNGEN Über das TOSHIBA Status Display können Druckereinstellungen konfiguriert werden. HINWEIS: Achten Sie darauf, dass Ihr e-STUDIO16/20/25 korrekt an Ihren Computer angeschlossen ist und dies im TOSHIBA Status Display als aktive Verbindung angezeigt wird. Bildschirmdetails ➀ ➁ ➂ ➃ ➄... - Seite 74 ➅ ➅ ➅ ➅ ➅ [Cancel] Zum Abbrechen der Druckereinstellung ohne Übernahme der eingegebenen Werte. ➄ ➄ ➄ ➄ ➄ [Apply] Zur Bestätigung der Eingabewerte. ➅ ➅ ➅ ➅ ➅ [Set Default] Zum Wiederherstellen der ursprünglichen Werksvoreinstellungen. ➆ ➆ ➆ ➆ ➆ [Help] Zur Anzeige von Hilfetexten für die Druckereinstellungen.
-
Seite 75: Register [Paper]
Register [Paper] Zum Einstellen der Papierkonfiguration für den Druck. Diese Einstellungen sind nur wirksam, wenn nicht über den Druckertreiber gedruckt wird. Unter diesen Positionen befinden sich Papiergröße, Papierquelle, Papierausgabe, Anzahl von Kopien und Druckausrichtung. ➀ ➁ ➂ ➃ ➄ ➆ ➅... - Seite 76 ➀ ➀ ➀ ➀ ➀ Paper Size Zum Einstellen des Papierformats für den Druck. Das Papierformat hängt von der Landeseinstellung des Gerätes Für die europäische Version: Für die nordamerikanische Version: G A3 G A4 G A4 G LETTER G A5 G LEGAL G B4 G LEDGER...
- Seite 77 ➇ ➇ ➇ ➇ ➇ Offset Stacker Zum Drucken mit der Offset-Stapelfunktion. Hierzu muss die Offset-Stapelablage installiert und eingeschaltet sein. HINWEIS: Die Voreinstellung ist "OFF". ➈ ➈ ➈ ➈ ➈ Top Priority Cassette Bestimmt die Priorität einer bestimmten Kassette für den Druck. Diese Kassette wird bevorzugt gewählt, wenn die Papierquelle auf "AUTO"...
-
Seite 78: Register [Printer Setting]
Register [Printer Setting] Zum Konfigurieren der Druckereinstellungen. Die Einstellungen gelten nur, wenn ohne den Druckrtreiber gedruckt wird. Diese Positionen enthalten Seitensicherung, Zeilen/Seite, Toner sparen, I/O Timeout, automatisches Fortsetzen und Kantenglättung. ➀ ➀ ➀ ➀ ➀ Page Protection Aktiviert die Seitensicherungsfunktion. Normalerweise werden die an den Drucker gesendeten Daten nicht bezüglich der Größe analysiert, sodass ein Datenüberlauffehler während des Druckens auftreten kann. - Seite 79 ➂ ➂ ➂ ➂ ➂ Line/Page Bestimmt die Anzahl von Zeilen pro Druckseite. Diese Funktion ist nur wirksam, wenn Textdokumente aus Anwendungsprogrammen gedruckt werden, die nicht über eine Funktion zum Einrichten der Seite verfügen (z. B. Text aus MS-DOS). HINWEIS: Wird automatisch entsprechend der Papiergröße eingestellt. Ausrichtung Die Voreinstellung ist abhängig von der Papiergröße.
- Seite 80 ➈ ➈ ➈ ➈ ➈ Resolution Bestimmt die Auflösung. HINWEIS: Die Voreinstellung ist "600". G 600 [DPI] Dokumente werden mit hoher Auflösung, jedoch etwas geringerer Geschwindigkeit gedruckt. G 300 [DPI] Dokumente werden mit geringerer Auflösung, jedoch mit höherer Geschwindigkeit gedruckt.
-
Seite 81: Register [Test Print]
➂ ➂ ➂ ➂ ➂ Print NIC Status Page Zum Druck einer Testseite, die den NIC-Status enthält. Diese Funktion ist nur verfügbar, wenn die optionale NIC (Netzwerkkarte) im e-STUDIO16/20/25 installiert ist. ➃ ➃ ➃ ➃ ➃ Print PCL Font List Druckt eine Testseite mit den PCL Fonts des Druckers. - Seite 82 ➆ ➆ ➆ ➆ ➆ Print Group Management List Page Druckt eine Testseite mit den aktuellen Gruppenzahlen für jede Gruppe.
-
Seite 83: Register [Pcl Font]
Register [PCL Font] Bestimmt einen PCL Font und einen Symbolsatz für den Textdruck, wenn im Textverarbeitungsprogramm kein Font zugewiesen wurde. (Nur für MS-DOS.) ➁ ➂ ➃ ➀ ➀ ➀ ➀ ➀ ➀ Type Face Zur Auswahl des Fonts. ➁ ➁ ➁ ➁ ➁ Point Size Zum Einstellen der Punktgröße für den ausgewählten Font. -
Seite 84: Register [Nic Configuration]
Register [NIC Configuration] Zur Konfiguration der Netzwerkschnittstellenkarte. Hier können TCP/IP, IP-Adresse, Subnetmaske, Default Gateway, IPX/SPX und Rahmentyp ausgewählt werden. Diese Funktion ist nur verfügbar, wenn die optionale Netzwerkkarte (GF-1110) im e-STUDIO16/ 20/25 installiert ist. ➀ ➁ ➂ ➀ ➀ ➀ ➀ ➀ TCP/IP Zum Einstellen der TCP/IP-Konfiguration. - Seite 85 G Frame type Zum Einstellen einer Rahmengröße. Möglich sind: AUTO, 802.2, 802.3, ETHERNET II oder ETHERNET SNAP. ➂ ➂ ➂ ➂ ➂ Apple Talk Zum Aktivieren/Deaktivieren des AppleTalk Protokolls. HINWEIS: Nach Durchführen dieser Einstellungen muss das e-STUDIO16/20/25 aus- und wieder eingeschaltet werden.
-
Seite 86: Register [Configuration]
Register [Configuration] Zur Anzeige des Konfigurationsstatus des Druckers; ermöglicht das Löschen der Druckerzählerstände und das Einstellen eines Passworts für die Gruppenbenutzung. ➀ ➁ ➂ ➃ ➄ ➀ ➀ ➀ ➀ ➀ Model Name Zur Anzeige des Druckernamens. ➁ ➁ ➁ ➁ ➁ Language Zur Anzeige der aktuell eingestellten Landessprache. -
Seite 87: Löschen Der Druckzähler
Löschen der Druckzähler Klicken Sie auf [Counter Clear]. G Der Bildschirm [Clear the Group Count] erscheint. Wählen Sie die Gruppennummer und geben Sie das Passwort ein. G Wurde kein Passwort eingestellt, den Cursor auf das Passwortfeld bewegen, damit die Taste [Clear] erscheint. -
Seite 88: Ändern Des Passworts
Ändern des Passworts Klicken Sie auf [Password]. G Der Bildschirm [Password] erscheint. Geben Sie das alte Passwort, das neue Passwort und zur Bestätigung erneut das neue Passwort ein. G Old Password Geben Sie das alte Passwort ein. G New Password Geben Sie das neue Passwort ein. -
Seite 89: I I I I I Bedienung Über Das Bedienfeld
BEDIENUNG ÜBER DAS BEDIENFELD... -
Seite 90: Drucker Modus
Setzt alle Druckereinstellungen auf die Werksvoreinstellungen mit Ausnahme des Trommelzählers. BREIFPAPIER: Zum Einstellen einer bestimmten Papierquelle für den Druck. Einmal eingestellt, wird diese Papierkassette icht mehr für z. B. normalen Faxempfang verwendet. ANMERKUNG: Weitere Einzelheiten zum Bedienfeld des e-STUDIO16/20/25 finden Sie in der "e- STUDIO16/20/25 BEDIENUNGSANLEITUNG FÜR KOPIERFUNKTIONEN". -
Seite 91: Lösche Job
Lösche Job HINWEIS: Wird ein Druckjob abgebrochen, kann dies unter Umständen zur Ausgabe eines leeren Blattes Papier führen. Im Standby die Taste . drücken Zur Auswahl von "LÖSCHE JOB" die DRUCKER MODUS 1.LÖSCHE JOB Taste auf dem Zahlenfeld 2.FORTLAUFENDER DRUCK 3.FORM FEED drücken. -
Seite 92: Fortlaufender Druck
"EIN" eingestellt, wird für die in "Auto Continue" eingestellte Zeitdauer die Warnmeldung angezeigt. G "Fortlaufender Druck" bewirkt das gleiche wie nach dem Zeitablauf von "Auto Continue". Einzelheiten zu "Auto Continue" siehe "FUNKTIONEN TOSHIBA STATUS DISPLAY - Register [Printer Setting]". Im Standby die Taste drücken. -
Seite 93: Form Feed
Form Feed HINWEIS: Diese Funktion ist nicht verfügbar, wenn keine Druckdaten im Speicher existieren oder wenn andere Jobs, z. B. Kopieren oder Faxdruck, in Verarbeitung sind. In diesen Fällen wird die Meldung "JETZT NICHT ERLAUBT" im Display angezeigt. Im Standby die Taste drücken. -
Seite 94: Testdruck
Testdruck HINWEIS: Diese Funktion ist nicht verfügbar, wenn Jobs, z. B. Kopieren oder Faxdruck, in Verarbeitung sind. In diesen Fällen wird die Meldung "JETZT NICHT ERLAUBT" angezeigt. Im Standby die Taste drücken. DRUCKER MODUS Auf dem Zahlenfeld die Taste 2.FORTLAUFENDER DRUCK 3.FORM FEED drücken "TESTDRUCK"... - Seite 95 Zirka 2 Sek. später kehrt das Display zum Druckmodus zurück. ANMERKUNGEN: G Alle zuvor genannten Testseiten, außer der Gruppen Managementliste, können auch vom PC über das TOSHIBA Status Display gedruckt werden. G Zu Beispielen der Testdrucke siehe "SPEZIFIKATIONEN UND ANDERE INFORMATIONEN - TESTDRUCKBEISPIELE".
-
Seite 96: Papiergrössenfehler Erkannt
PAPIERGRÖSSENFEHLER ERKANNT HINWEIS: Steht diese Funktion auf "AUS", hat die Einstellung von "Auto Continue" keine Funktion. Einzelheiten zu "Auto Continue" siehe "FUNKTIONEN DES TOSHIBA STATUS DISPLAYS - Register [Printer Setting]". Im Standby die Taste drücken. Auf dem Zahlenfeld die Taste DRUCKER MODUS 3.FORM FEED... -
Seite 97: Stelle Grundeinstellung Her
STELLE GRUNDEINSTELLUNG HER HINWEIS: Diese Funktion ist nicht verfügbar, wenn gerade ein Druckjob verarbeitet wird. In diesem Fall wird "JETZT NICHT ERLAUBT" im Display angezeigt. Im Standby die Taste drücken. Auf dem Zahlenfeld die Taste DRUCKER MODUS 4.TESTDRUCK drücken "STELLE GRUND- 5.PAPIERGRÖSSENFEHLER 6.STELLE GRUNDSTELLUNG HER... -
Seite 98: Briefpapier
BRIEFPAPIER HINWEIS: Diese Funktion ist nicht verfügbar, wenn gerade ein Druckjob verarbeitet wird. In diesem Fall wird "JETZT NICHT ERLAUBT" im Display angezeigt. Im Standby die Taste drücken. Auf dem Zahlenfeld die Taste DRUCKER MODUS 5.PAPIERGRÖSSENFEHLER drücken "BRIEFPAPIER" 6.STELLE GRUNDSTELLUNG HER 7.BRIEFPAPIER auszuwählen. -
Seite 99: Menüliste
Menüliste HINWEIS: Diese Funktion ist nicht verfügbar, wenn gerade ein Druckjob verarbeitet wird. In diesem Fall wird "JETZT NICHT ERLAUBT" im Display angezeigt. Im Standby die Taste drücken. Auf dem Zahlenfeld die Taste DRUCKER MODUS 6.STELLE GRUNDSTELLUNG HER drücken "MENÜLISTE" 7.BRIEFPAPIER 8.MENÜLISTE auszuwählen. -
Seite 101: I I I I I Fehlersuche
FEHLERSUCHE... -
Seite 102: Bei Angezeigter Fehlermeldung
BEI ANGEZEIGTER FEHLERMELDUNG... Wenn eine Fehlermeldung im Display erscheint, führen Sie die neben der entsprechenden Fehlermeldung stehende Maßnahme durch Fehlermeldungen im TOSHIBA Status Display Angezeigte Fehlermeldung Maßnahme Fatal Error on Controller Memory Den Hauptschalter ausschalten / Kundendienst anrufen. Fatal Error on Controller NVRAM Den Hauptschalter ausschalten / Kundendienst anrufen. - Seite 103 Angezeigte Fehlermeldung Maßnahme Standard Output Tray Paper Full Das Papier aus dem Ausgabefach nehmen. Job Separator Upper Tray Paper Full Das Papier aus der oberen Ablage des Job- Trenners nehmen. Job Separator Lower Tray Paper Full Das Papier aus der unteren Ablage des Job- Trenners nehmen.
-
Seite 104: Fehlermeldungen Am Bedienfeld
Fehlermeldungen am Bedienfeld Angezeigte Fehlermeldung Maßnahme CANCELING JOB Den Jobabbruch abwarten. CASSETTE 1 EMPTY Entsprechendes Papier in Kassette 1 einlegen. CASSETTE 2 EMPTY Entsprechendes Papier in Kassette 2 einlegen. CASSETTE 3 EMPTY Entsprechendes Papier in Kassette 3 einlegen. CASSETTE 1 EMPT4 Entsprechendes Papier in Kassette 4 einlegen. -
Seite 105: Wenn Der Ausdruck Nicht Durchgeführt Werden Kann
WENN DER AUSDRUCK NICHT DURCHGEFÜHRT WERDEN KANN... Erfolgt nach dem Senden der Druckdaten vom Computer kein Ausdruck, folgende Punkte prüfen: Angezeigte Fehlermeldung Maßnahme Is the power ON? Turn ON the power of the machine. Is the printer cable disconnected? Connect the printer cable correctly. Is the appropriate printer cable used? Please use the appropriate printer cable. -
Seite 107: I I I I I Spezifikationen Und Weitere Informationen
SPEZIFIKATIONEN UND WEITERE INFORMATIONEN... -
Seite 108: Spezifikationen Der Printereinheit
SPEZIFIKATIONEN DER PRINTEREINHEIT Position Spezifikationen Produktbezeichnung GA-1031 Druckgeschwindigkeit Max. 16 Seiten/Minute (e-STUDIO16) Max. 20 Seiten/Minute (e-STUDIO20) Max. 25 Seiten/Minute (e-STUDIO25) Papierformat Für nordamerikanische Version: A4, LETTER, LEGAL, LEDGER, COMPUTER, STATEMENT Für andere Versionen: A3, A4, A5, B4, LETTER, FOLIO Schnittstelle Entsprechend IEEE-P1284 (Standard, Nibble Mode, ECP Modus) Speicherkapazität... -
Seite 109: Testdruckbeispiele
TESTDRUCKBEISPIELE Demonstrationsseite... -
Seite 110: Konfigurationsseite
Konfigurationsseite... -
Seite 111: Nic Statusseite
NIC Statusseite... -
Seite 112: Pcl Fontliste
PCL Fontliste... -
Seite 115: Ps Fontliste
PS Fontliste... -
Seite 117: Statusaufzeichnung
Statusaufzeichnung... -
Seite 118: Gruppen Managementliste
Gruppen Managementliste... -
Seite 119: Liste Der Internen Pcl Fonts
LISTE DER INTERNEN PCL FONTS Die folgenden Tabellen zeigen Listen der internen PCL Fonts des e-STUDIO16/20/25:... -
Seite 121: Liste Der Internen Ps Fonts
LISTE DER INTERNEN PS FONTS... -
Seite 123: Spezifikationen Des Druckerkabels
SPEZIFIKATIONEN DES DRUCKERKABELS IBM PC/AT Computer Druckereinheit IEEE-1284-A IEEE-1284-B Pin Nr. Pin Nr. nStrobe nStrobe Signal Ground ( nStrobe ) Signal Ground ( nStrobe ) Data1 Data1 Signal Ground ( Data1,Data2 ) Signal Ground ( Data1 ) Data2 Data2 Signal Ground ( Data2 ) Data3 Data3 Signal Ground ( Data3,Data4 ) - Seite 125 2231293 Toshiba Tec Germany Imaging Systems GmbH GA1031_printer_DE.pdf Carl-Schurz-Str. 7 GA1031 Printer Manual DE 41460 Neuss Telefon +49/(0)2131/1245-0 Fax +49/(0)2131/1245-402 www. toshiba.de/electronicimaging...
