STARLINE ROLDECK
USER MANUAL
ANLEITUNG
GEBRUIKERSHANDLEIDING
MANUAL DEL USUARIO
MANUAL D'UTILISATION

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für STARLINE ROLDECK

Inhaltszusammenfassung für STARLINE ROLDECK

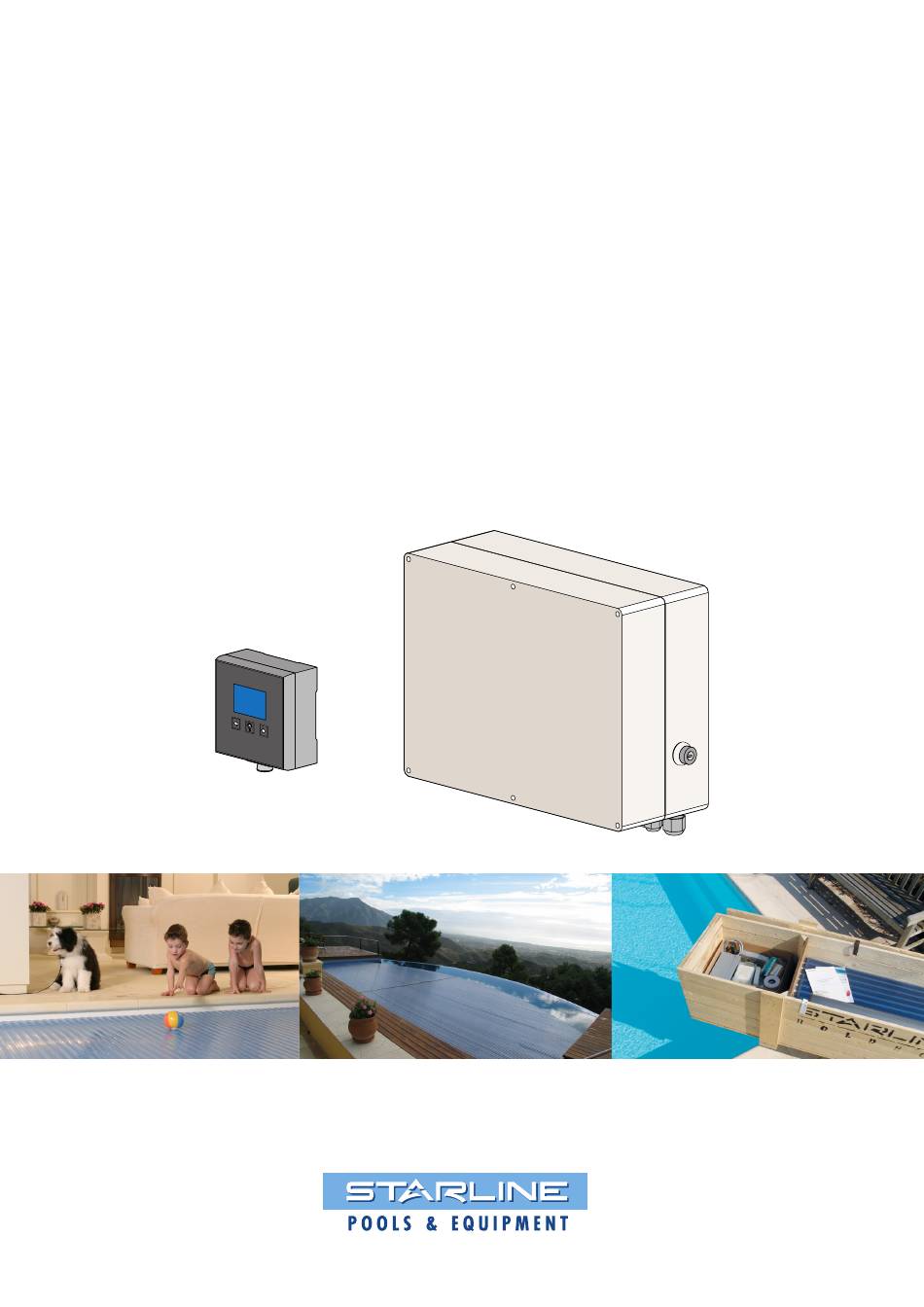

  • Seite 1 STARLINE ROLDECK USER MANUAL ANLEITUNG GEBRUIKERSHANDLEIDING MANUAL DEL USUARIO MANUAL D‘UTILISATION...

  • Seite 32: Anleitung Starline Roldeck

    Verbesserung der Produkte, und wir behalten uns deshalb das Recht vor Änderungen anzubringen. Die hier gelieferten Informationen betreffen das Produkt, so wie es von Starline produziert wurde. Starline ist demnach nicht verantwortlich für eventuelle Schäden aus Abweichungen der ursprünglichen Spezifikationen dieses Produktes.
  • Seite 33 Roldecksteuerung ..........................42 Feineinstellung des Roldecks mit dem S-Schalter ................45 Programmieren der Fernbedienung ....................47 Releasing Keylock S-Switch ....................... 49 AutoLock function ..........................50 Changing position of the Roldeck (afterwards) ...................50 Reinigung und Unterhalt ................51 Lamellen ..............................51 Verschmutzungen ..........................51 Abdeckung ............................51 Lamellen demontieren .........................52...

  • Seite 34: Allgemeines

    WARNUNG! Nicht darauf stehen. 1.3 Entsorgung und Umwelt Wenn das Roldeck einmal ausgedient hat, muss es gemäß den lokalen gültigen Regelungen entsorgt werden. Fragen Sie beim Reinigungsdienst nach den Möglichkeiten der Wiederverwendung und der umweltfreundlichen Verarbeitung des Produktes und der Verpackung.

  • Seite 35: Übersicht

    Anleitung Starline Roldeck Übersicht Roldeck S-Schalter Bedienungstafel Roldecksteuerung Ein-/Ausschalter Schlüsselschalter / Notstopp Standregelung Standmesspunkt Fernbedienung RDCM V03-1015...

  • Seite 36: Sicherheit

    3.1 Notstop Wenn der Schlüsselschalter am Schaltkastens auf 0 steht wirkt er als Notstop, und das Roldeck kann nicht durch unbefugte Personen bedient werden. Das Betätigen der Taster A, B oder C wirkt ebenfalls als Notstop, wenn der Motor läuft.

  • Seite 37: Roldeck

    Anleitung Starline Roldeck 3.4 Roldeck Stellen Sie sicher, dass das Roldeck immer vollständig geöffnet ist, wenn das Schwimmbad benutzt wird. Wenn das Schwimmbad bei teilweise oder vollständig geschlossenem Roldeck benutzt wird, können die Personen Verletzungen erleiden und/oder das Roldeck kann beschädigt werden.

  • Seite 38: Bedienung

    Anleitung Starline Roldeck Bedienung 4.1 Übersicht über die Steuerung Roldeck Schaltkasten RDEB2013 Ein-/Ausschalter Schlüsselschalter S-Schalter Bedienungstafel Fernbedienung 4.2 Die Entfernung des RDEB2013 Frontpanel DIE ENTFERNUNG DES RDEB2013 PANEL ACHTUNG: 1. Vor dem Öffnen des Gehäuses muss das Gerät spannungslos gemacht werden.

  • Seite 39: Übersicht Den Schaltschrank Rdeb2013

    Anleitung Starline Roldeck 4.3 Übersicht den Schaltschrank RDEB2013 Closing Speed Closing Speed J401 13 14 15 16 10 11 12 N L1 Ls J200 bl. br. sw. Power Switch J200 J2 J1 J502 U501 U500 5A/T S400 X200 J104 J103...

  • Seite 40: S-Schalter Bedienungstafel

    Poolbeleuchtung eingeschaltet ist. Auto-Lock-Funktion: Nach 15 Minuten “gesperrt” die S-Schalter entsperren durch Drücken die Menü-Taste ein paar Sekunden. “Offen” key Beim Betätigen dieser Taste wird das Roldeck aufgerollt. “Schließen” key Beim Betätigen dieser Taste wird das Roldeck entrollt. Kontroll – “Open” / “Close” Status des Roldecks und weiterer Funktionen ablesen.

  • Seite 41: Bedienung Den Schlüsselschalter

    B Beckenbeleuchtung C Jetstream D Gartenbeleuchtung E LED: zeigt an, dass die Fernsteuerung funktioniert. Roldeck öffnen / Stopp / schließen (A). Mit der Taste (A) die Roldeck kann “geöffnet” oder “geschlossen” werden. Bemerkungen • Stellen Sie sicher, dass Sie beim Öffnen und Schliessen das...

  • Seite 42: Programmieren Der Roldecksteuerung Mit Dem S-Schalter

    S-Schalter programmiert werden! The display shows the following picture PROG “programming“ the Roldeck. The running direction of the Roldeck can be changed. During first programming use the arrow keys  or  to change the running direction. Press the middle key “light symbol“ shortly to save the running direction.
  • Seite 43 Pfeil  angezeigt. Das “” zeigt an, dass der Motor nicht erkannt wird. Die Position “OPEN” wird durch Drücken der Pfeiltaste gedrückt halten, bis das Roldeck ganz geöffnet ist. Der Pfeil über CLOSE OPEN der Position “Open” blinkt. Der Typ des Antriebsmotor wird automatisch erkannt.
  • Seite 44 Position “CLOSE” zu speichern. CLOSE OPEN Die Sanduhr “” zeigt eine kurze Wartezeit an. 1 sec. Sobald das Roldeck programmiert PROG ist, erscheint im Display das Programmierungs-Hauptmenü. Das Häkchen “”zeigt an, dass die Programmierung gelungen ist. Hinweis: Durch Berühren der Taste mit dem Lampensymbol wird die Prorgrammierung beendet.

  • Seite 45: Feineinstellung Des Roldecks Mit Dem S-Schalter

    OPEN CLOSE Position “CLOSE” Dies zeigt an, dass eine Feineinstellung der Position “CLOSE” möglich ist. 1 sec. Das Roldeck wird mit den Tasten  “OPEN” oder  “CLOSE” in die richtige Position bewegt. öffnen Schließen Die Feineinstellung des Roldecks 100% wird in Prozentzahlen angegeben.
  • Seite 46 Anleitung Starline Roldeck Die Position des Roldecks wird mithilfe der Taste mit dem Lampensymbol gespeichert. CLOSE OPEN Nach dem Programmieren der Feineinstellung zeigt der S-Schalter an, ob die Programmierung gelungen oder fehlgeschlagen ist. Eine korrekte Programmierung wird mit einem Häkchen “” angezeigt.

  • Seite 47: Programmieren Der Fernbedienung

    Anleitung Starline Roldeck 5.3 Programmieren der Fernbedienung Der Sender der Fernbedienung ist vorprogrammiert. Gehen Sie wie folgt vor, wenn der Sender ersetzt, oder die Anzahl der Sender erweitert wird. Beim Programmieren sollten Sie darauf achten, dass Sender und Empfänger nicht mehr als 5 Meter von einander entfernt sind.
  • Seite 48 Fernbedienungsfunktionen Beckenbeleuchtung (B). 00 : 55 ROLDECK Mithilfe der Taste (B) kann die Beckenbeleuchtung ein- oder ausgeschaltet werden. Wird das Roldeck bei eingeschalteter Beckenbeleuchtung in Betrieb gesetzt, wird die MENU Beckenbeleuchtung ausgeschaltet. Nach dem Stoppen des Roldecks wird die Beckenbeleuchtung wieder eingeschaltet.

  • Seite 49: Releasing Keylock S-Switch

    Anleitung Starline Roldeck 5.4 Releasing Keylock S-Switch The display shows the keylock active. 11: 45 ROLDECK MENU When pressing 1x at any key, the 11: 45 ROLDECK “KEY LOCK HOLD OK” overlay screen will appear automatically after 15 minutes (timeout).

  • Seite 50: Autolock Function

    The menu returns to the symbol time. 19 : 11 5.6 Changing position of the Roldeck (afterwards) First turn on the Roldeck Control by means of the red button and connect the jumper of the RD2013 into socket. The position of the Roldeck can be changed...

  • Seite 51: Reinigung Und Unterhalt

    Anleitung Starline Roldeck Reinigung und Unterhalt 6.1 Lamellen Die Lamellen sollten zweimal im Jahr mit einem Hochdruckreiniger und einer harten Bürste gereinigt werden. Es können sich Algenablagerungen an der Oberseite und an der Unterseite des Roldecks entwickeln. • Die Wasserzirkulation (Filteranlage) muss den ganzen Tag in Betrieb sein wenn eine Solar oder Transparente Abdeckung auf dem Wasser liegt.

  • Seite 52: Lamellen Demontieren

    Anleitung Starline Roldeck 6.4 Lamellen demontieren Wenn Sie die linke Lamelle gegenüber der rechten (oder umgekehrt) nach oben bewegen, können Sie den oberen Haken aus der Rasterung nehmen. Anschliessend können Sie den unteren Haken aus der Rasterung nehmen. Die Lamellen können jetzt über eine Länge von etwa 10 cm getrennt werden.

  • Seite 53: Lamellen Montieren

    Haken der rechten Lamelle (oder spiegelverkehrt). Stellen Sie eine Verbindung über die ganze Länge her in dem Sie die Lamellen auf und ab bewegen. Bemerkung Schieben Sie das Roldeck möglichst nahe zum Rand. So können die Lamellen einfacher ersetzt werden. RDCM V03-1015...

  • Seite 54: Clips Und Bügel

    Art Buggelenk geformt wird. Antirutschclip Der Antirutschclip soll verhindern, dass die Lamellen in die Nische abgleiten bei einem Roldeck mit einem extremen Einlauf des Treppenteils. In diesem Fall sollte der Endkunde den Installateur warnen, damit die Clips wieder eingesetzt werden können.
  • Seite 55 Anleitung Starline Roldeck Führung des Bügeleinbaus Der geführte Bügeleinbau dient zur Führung in die richtige Richtung der Lamellen, die aus dem Wasser kommen. Weil der Clip an der zweiten Lamelle montiert ist, sorgt der abgerundete Teil dafür, dass die erste Lamelle nur an einer einzigen Seite aufklappen kann.

  • Seite 56: Entkalken

    (1 Liter pro 10 m2). • Das Entkalkungsmittel 1 bis 2 Stunden einwirken lassen. • Das Roldeck in Bahnen von links nach rechts abspritzen, so dass der Kalk aus den Rillen gespritzt wird. Wenn nötig die Lamellen zuerst mit einem Schrubber abbürsten.

  • Seite 57: Störungen

    Kurzschluss (Motorstrom > 30 A) • Zu viel Strom (Motorstrom für 10 s > 9,5 A) • Laufzeitfehler (Roldeck > 900 s, Klappe > 120 s) • Überspannung (Motorspannung für 5 s > 45 V) • Überhitzung des Chopper-Moduls (Temp. > 100 °C) •...

  • Seite 58: Störungen Vorbeugen

    Entfernen Sie alle auf dem Wasser treibenden Gegenstände vor dem Öffnen und Schliessen des Roldecks. Wellen Warten Sie bis sich das Wasser vollständig beruhigt hat und alle Wellen verschwunden sind, bevor Sie das Roldeck schliessen. Warten Sie mindestens 30 Sekunden. RDCM V03-1015...

  • Seite 59: Wasserstand Regeln

    Der Wasserstand wird vom Installateur eingestellt. Standregler Der Standregler ist mit 4 LED-Anzeigen ausgestattet: A Max. Wasserstand (Roldeck kann nicht geöffnet oder geschlossen werden) B Wasserstand in Ordnung C Wasserzufuhr ein D Min. Wasserstand (siehe A) Wenn alle LEDs leuchten, hat der Standregler 12 Mal hintereinander nachgefüllt, wenn...

  • Seite 60: Manuelle Roldeckbedienung

    Open Prog. Close Mode Roldeck die gewünschte Position erreicht hat, manuell bedient werden. Wenn die Taste losgelassen wird, stoppt das Roldeck automatisch. Achten Sie beim Öffnen oder Schließen der Roldeck dass das Roldeck nicht zu weit zu bewegen. RDCM V03-1015...

  • Seite 61: Technische Spezifikationen

    Anleitung Starline Roldeck Technische Spezifikationen Material der Lamellen Hart-PVC / PC Gewicht der Lamellen 4,8 kg/m - 5 kg/m Verfügbare Farben Weiss Blau Grau Creme Transparent (vor allem geeignet für Innenbäder) Solar (spezial für Freibäder) Steuerung RDEB2013 Microprozessorsteuerung (EEPROM) 230 V / 24 V...
  • Seite 154 STARLINE, LEADING IN POOLS & EQUIPMENT...
