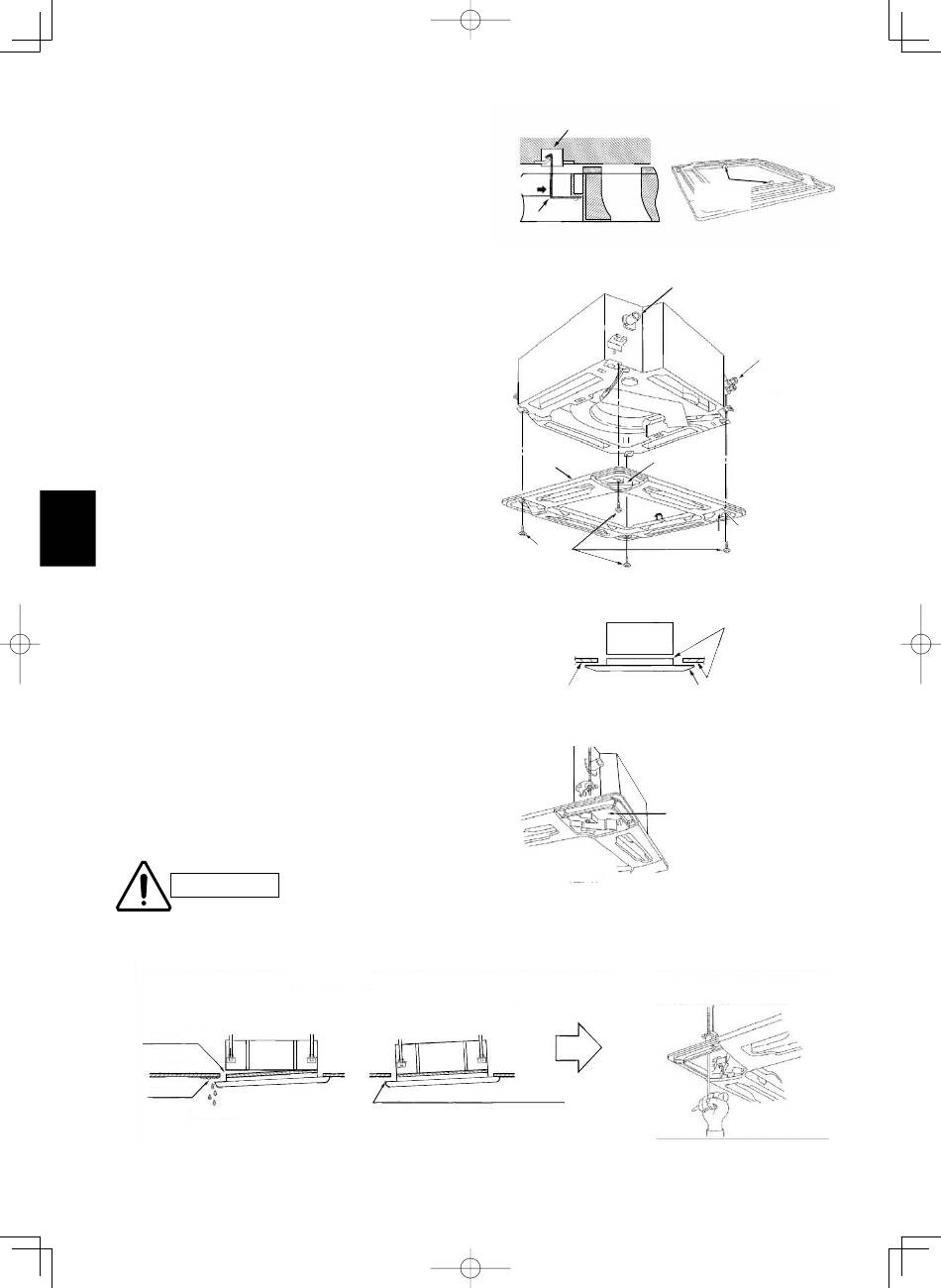

2-2. Instalação do painel de teto
A energia deve estar ligada para alterar o ângulo do
flape. (Não tente mover o flape com a mão. Fazer isso
pode danificar o flape.)
(1) Insira os prendedores temporários (aço inoxidável)
GB
no interior do painel de teto nos orifícios quadrados
na unidade para apertar temporariamente o painel
de teto em posição. (Fig. 2-7)
●
O painel de teto deve ser instalado na direção
FR
correta em relação à unidade. Alinhe as marcas
REF. PIPE e DRAIN no canto do painel de teto com
as posições corretas na unidade.
●
Para retirar o painel de teto, apóie o painel de teto
DE
enquanto pressiona os prendedores temporários
para fora. (Fig. 2-7)
(2) Alinhe os orifícios de instalação do painel com os
orifícios dos parafusos da unidade.
IT
(3) Aperte os parafusos com uma arruela fixa na
cabeça, fornecidos, nos 4 locais de instalação do
painel de modo que o painel seja fixado firmemente
à unidade. (Fig. 2-8)
PT
(4) Verifique se o painel está firmemente fixado no
teto.
●
Neste ponto, certifique-se de que não haja folgas
entre a unidade e o painel de teto, ou entre o painel
GR
de teto e a superfície do teto. (Fig. 2-9)
ES
●
Se houver alguma folga entre o painel e o teto,
deixe o painel de teto fixado e faça ajustes finos
para a altura de instalação da unidade para eliminar
a folga com o teto. (Fig. 2-10)
PRECAUÇÃO
●
Se os parafusos não forem apertados
suficientemente, podem ocorrer
problemas como os mostrados na figura
abaixo. Certifique-se de apertar os
parafusos firmemente.
Vazamento de ar
Vazamento de ar
da superfície do teto
Manchas
Condensação, vazamento de água
DC_Inverter_Por.indd 234 DC_Inverter_Por.indd 234
Empurre
quando retirar
Parafusos com
arruela fixa na
cabeça
●
Se permanecer uma folga entre a
superfície do teto e o painel de teto
mesmo depois que os parafusos
forem apertados, ajuste novamente
a altura da unidade.
Ajuste de modo que não haja folgas.
Fig. 2-11
234 234
Orifício quadrado na unidade
Prendedor
temporário
Prendedor
temporário
Fig. 2-7
Canto da tubulação de drenagem
Painel de teto
Marca DRAIN
Marca
REF. PIPE
Fig. 2-8
Não permita folgas.
Unidade
principal
Superfície do teto Painel de teto
Fig. 2-9
Insira uma chave ou outra
ferramenta no orifício de
instalação da tampa de canto
e faça ajustes finos com a
porca da unidade.
Fig. 2-10
A altura da unidade pode ser ajustada a partir
do orifício do canto do painel de teto, com o
painel de teto fixado, até uma extensão que não
afete o nivelamento da unidade, a mangueira de
drenagem, ou outros elementos.
Canto da tubulação
de refrigerante
Orifício de instalação
do painel (4 pontos)
