1-10. Preparando a Tubulação
(1) Arranjo da tubulação por direções
a) Tubulação direita ou esquerda
O canto da moldura direita ou esquerda deve
ser cortado com um serrote de serralheiro ou
similar. (Fig. 1-25)
b) Tubulação traseira direita ou esquerda
Neste caso, os cantos da moldura não
precisam ser cortados.
(2) Certifique-se de isolar a parte da mangueira de
drenagem instalada internamente e a tubulação
do refrigerante.
Se os itens acima não forem isolados, a
condensação pode causar vazamento e danificar
paredes e móveis.
As conexões de tubos do tipo 25 (apenas) são
grandes; portanto use o material de isolamento
fornecido.
(3) Para montar a unidade interna no painel traseiro
1. Ao instalar a unidade interna, posicione-a nas
lingüetas de instalação na parte superior do
painel traseiro. (Fig. 1-26)
2. Pressione a saída de ar de forma a mantê-la no
lugar, e pressione a parte inferior da unidade
interna até ouvir um "click" e a unidade interna
estará ajustada de forma segura às lingüetas
de instalação do lado inferior do painel traseiro.
(Fig. 1-27)
Levantando-se a alavanca para suspender a
unidade interna facilita-se o trabalho. (Fig. 1-28).
Para remover a unidade interna, pressione para
cima os 2 locais (marcados com ▲
inferior da moldura da unidade para desconectar
as lingüetas de instalação. Refira-se à Seção 1-6.
"Removendo o Painel Traseiro da Unidade"
(Fig. 1-13).
Em seguida levante a unidade interior para
removê-la.
1-11. Moldando a Tubulação
Tubulação Traseira Direita
(1) Molde a tubulação de refrigerante para que entre
pelo orifício com facilidade. (Fig. 1-29)
(2) Após fazer um teste de vazamento, envolva a
tubulação de refrigerante juntamente à mangueira
de drenagem com fita isolante.
A mangueira de drenagem deve ser posicionada
abaixo da tubulação de refrigerante e deverá
usufruir de espaço suficiente de forma a não
receber forte pressão.
(3) Insira a fiação, a tubulação de refrigerante e a
mangueira de drenagem através do orifício na
parede. Ajuste a unidade interna para que fique
selada de forma segura no painel traseiro.
DC_Inverter_Por.indd 217 DC_Inverter_Por.indd 217
▲
) na parte
217
Saída da tubulação
direita
Ao usar tubulação direita ou esquerda

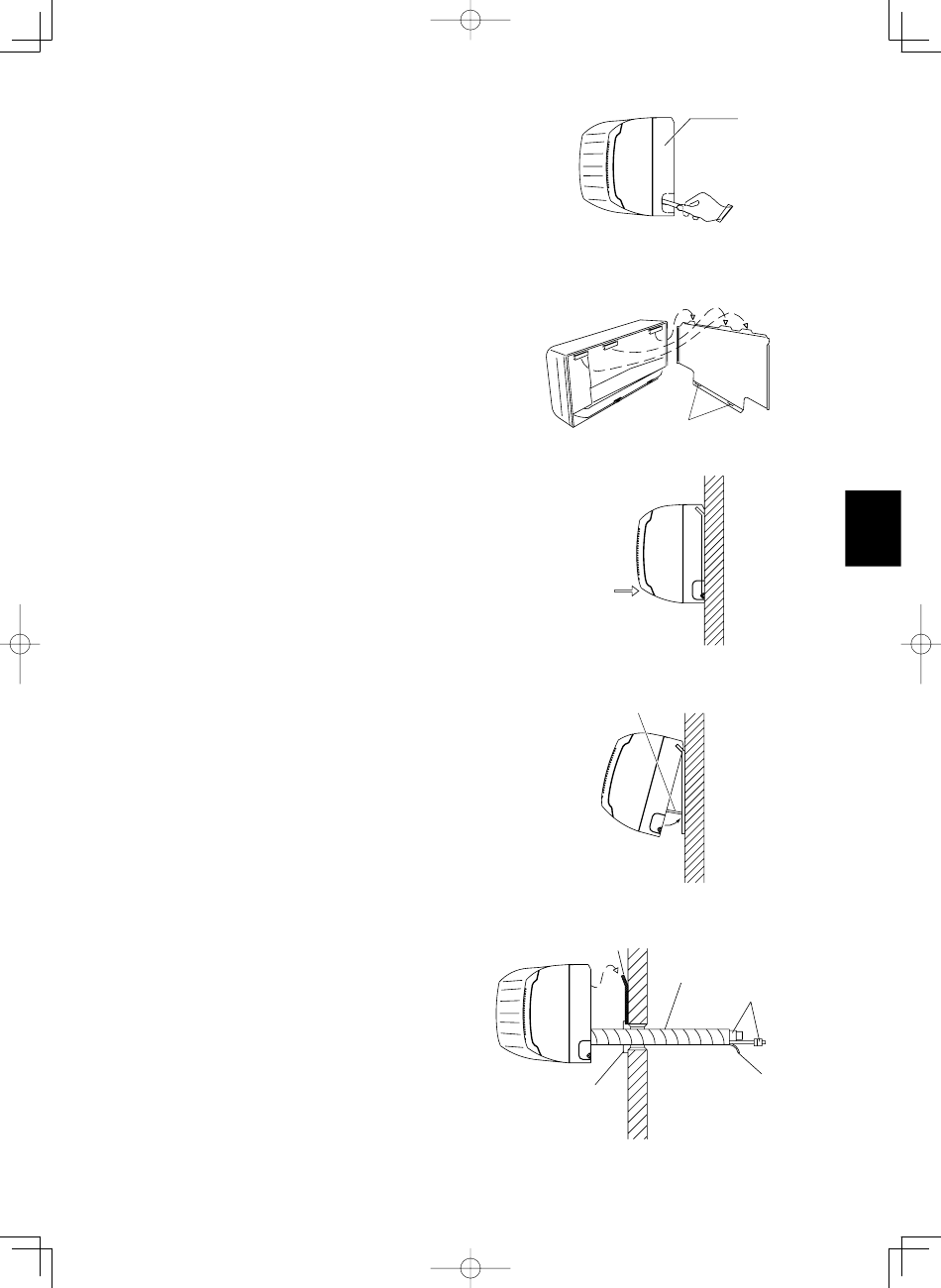

Fig. 1-25
