Save These Inst ructions!
Conserver ce mode d'emploi
Bewahren Sie bitte diese
Bedienungsanleitung auf.
Conservate queste istruzioni
Guarde estas instruções
Φυλάξτε τις οδηγίες αυτές
Guarde estas instrucciones
SPW-FTR74EXH56B
SPW-FTR94EXH56B
SPW-FTR124EXH56B
SPW-FTR164EXH56B
SPW-FTR184EXH56B
SPW-FTR224EXH56B

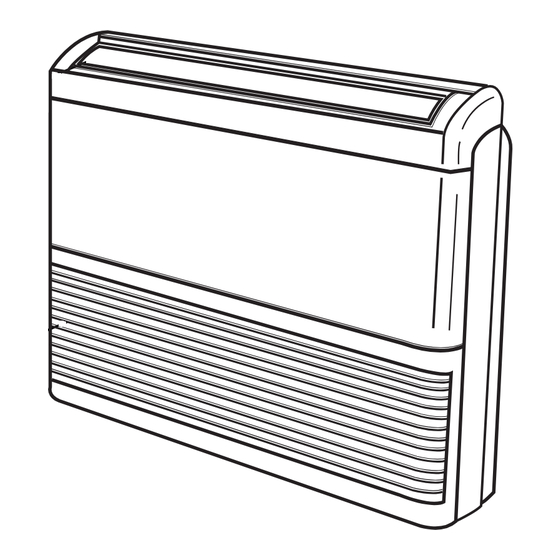

Split System Air Conditioner
Climatiseur Split System
Split-System-Klimagerät
Condizionatore d'Aria Split
Aparelho de Ar Condicionado Sistema Split
Κλιµατιστικ ∆ύο Μονάδων
Acondicionador de Aire de Dos Unidades
Pub. OI-37.4196.112.0
© SANYO 05/2006
This air conditioner uses the new refrigerant R410A.
SPW-FTR124EH56
SPW-FTR164EH56
SPW-FTR184EH56
• INSTRUCTION MANUAL
• MODE D'EMPLOI
• BEDIENUNGSANLEITUNG
• ISTRUZIONI PER L'USO
• MANUAL DE INSTRUÇÕES
• ΕΓΧΕΙΡΙ∆ΙΟ Ο∆ΗΓΙΩΝ
• MANUAL DE INSTRUCCIONES
Werbung
Verwandte Anleitungen für Sanyo SPW-FTR74EXH56B
Inhaltszusammenfassung für Sanyo SPW-FTR74EXH56B
- Seite 1 • BEDIENUNGSANLEITUNG Split-System-Klimagerät • ISTRUZIONI PER L’USO Condizionatore d’Aria Split • MANUAL DE INSTRUÇÕES Aparelho de Ar Condicionado Sistema Split • ΕΓΧΕΙΡΙ∆ΙΟ Ο∆ΗΓΙΩΝ Κλιµατιστικ ∆ύο Μονάδων • MANUAL DE INSTRUCCIONES Acondicionador de Aire de Dos Unidades Pub. OI-37.4196.112.0 © SANYO 05/2006...
- Seite 2 Inhalt Seite Produkt-Information ..................58 Wichtige Symbole ................... 58 Aufstellungsort ....................59 Elektrische Erfordernisse ................59 Sicherheitsvorschriften..................59 Bezeichnungen der Teile................. 60 Drahtlose Fernbedienung (Zusatzteile)............61 Bezeichnungen und Funktionen der Teile ..........61 Empfänger ....................64 Betrieb ....................... 65 Verwendung der drahtlosen Fernbedienung ..........67 Adressen-Einstellung .................
- Seite 3 Aufstellungsort • Wir empfehlen, dieses Klimagerät von einem qualifizierten Montagetechniker gemäß der beigefügten Montageanleitung richtig installieren zu lassen. • Vor der Installation nachprüfen, dass die Netzspannung mit der auf dem Typenschild angegebenen Spannung übereinstimmt. • Dieses Klimagerät nicht an einem Ort installieren, an dem Dämpfe WARNUNG oder zündfähige Gase auftreten, oder an einem extrem feuchten Ort, z.B.
- Seite 4 Bezeichnungen der Teile FERNBEDIENUNGEN Luftauslass Verdrahtet Drahtlos Lufteinlassgitter...
- Seite 5 Drahtlose Fernbedienung (Zusatzteile) Bezeichnungen und Funktionen der Teile B: Geber O: Fernbedienungssensor A: Betriebstaste (ON/OFF) C: Betriebsartentaste (MODE) D: Temperatureinstellungstasten E: Gebläsedrehzahl-Wahltaste (FAN SPEED) J: Zeitschaltuhr-Einstelltaste I: Klappentaste (FLAP) (TIMER SET) K: Zeiteinstellungstasten G: Adressen-Taste (ADDRESS) L: Einstelltaste (SET) F: Filtertaste (FILTER) M: Löschtaste (CL) N: Belüftungstaste (VENTILATION) P: ACL-Knopf...
- Seite 6 Bezeichnungen und Funktionen der Teile (Fortsetzung) F: Filtertaste (FILTER) Falls ein separat eingebauter Signalempfänger verwendet wird, wird diese Taste verwendet, um seine Filterlampe auszuschalten. Wenn die Filterlampe leuchtet, reinigen Sie zuerst den Filter und drücken Sie dann die Filtertaste (FILTER), um die Filterlampe auszuschalten. Wenn sowohl eine verdrahtete als auch eine drahtlose Fernbedienung verwendet werden, erscheint das Filterzeichen auf der verdrahteten Fernbedienung.
- Seite 7 Bezeichnungen und Funktionen der Teile (Fortsetzung) Anzeige, wenn der Schwenkbetrieb gestoppt ist Gebläse und Kühlen und Entfeuchten Heizen Während des Kühl- oder Entfeuchtungsbetriebs stoppt die Klappe nicht an der unteren Position. Selbst wenn Sie die Klappe während des Schwenkbetriebs in der unteren Position stoppen, stoppt sie nicht, bis sie sich an die drittoberste Position bewegt hat.
- Seite 8 Empfänger Die Signalempfänger, mit Ausnahme der getrennt installierten Signalempfänger, befindet sich auf der Einheit. Getrennt installierte Signalempfänger A: Empfänger Dieser Bereich empfängt die Infrarotsignale von der drahtlosen Fernbedienung (Übertragungsgeber). Anzeigelampen Eine dieser Lampen blinkt, wenn eine Störung aufgetreten ist. Wenn eine Anzeigelampe zu blinken beginnt, lesen Sie bitte den Abschnitt „Fehlersuche“...
- Seite 9 Betrieb SCHRITT 1, 6 SCHRITT 2 SCHRITT 4 SCHRITT 5 SCHRITT 3 • Um das Gerät warmlaufen zu lassen, muss die Stromversorgung ZUR BEACHTUNG mindestens fünf (5) Stunden vor dem Betrieb eingeschaltet werden. SCHRITT 1 Starten des Klimageräts Drücken Sie die Betriebstaste (ON/OFF). SCHRITT 2 Einstellen der Betriebsart Drücken Sie die Beriebsartentaste (MODE), um die...
- Seite 10 Betrieb (Fortsetzung) Automatischer Heiz- und Das Klimagerät führt den Heiz- und Kühlbetrieb automatisch in Abhängigkeit Kühlbetrieb von der Differenz zwischen der Temperatureinstellung und der Zimmertemperatur durch. Alle Inneneinheiten, die zu demselben Kühlmittelsystem gehören, können mit einer einzigen Gruppensteuerung betrieben werden. Gleichzeitiger Betrieb mehrerer Die Gruppensteuerung ist praktisch, um einen großen Raum mit mehreren Einheiten (Gruppensteuerung)
- Seite 11 Verwendung der drahtlosen Fernbedienung Schiebeschalter Verwenden Sie diesen Schalter, um die Betriebsart der Inneneinheiten und die Klappen einzustellen. • Je nach der verwendeten Inneneinheit können Betriebsanzeige und Luftstromrichtungsanzeige von den unten gezeigten Anzeigen verschieden sein. • Verwenden Sie einen spitzen Gegenstand, um die Schalterposition zu ändern.
- Seite 12 Verwendung der drahtlosen Fernbedienung (Fortsetzung) Verwendung der • Richten Sie den Übertragungsgeber der Fernbedienung auf den Signalempfänger. Falls das Signal korrekt empfangen wird, erklingt ein drahtlosen Piepton. (Zwei Pieptöne erklingen, wenn der Betrieb beginnt.) Fernbedienung • Die Signale können aus einer Entfernung von ungefähr 8 Metern empfangen werden.
- Seite 13 Adressen-Einstellung Wenn mehrere Inneneinheiten, die mit der drahtlosen Fernbedienung gesteuert werden können, in demselben Raum in einer Aufstellung mit mehreren Einheiten oder als Einzeleinheit installiert wurden, können Sie den Einheiten mit dieser Taste Adressen zuordnen, um zu verhindern, dass die Signale zur falschen Inneneinheit übertragen werden.
- Seite 14 Adressen-Einstellung (Fortsetzung) Anzeigen der Adresse der drahtlosen Fernbedienung …… * Der Adressen- Stellen Sie den Knopf für die Position des Schalter im Positionen 1, 2 und 3 nach links, Adressen- Betriebsbereich und für die Positionen 4, 5 und 6 Schalters am kann auf jede nach rechts.
- Seite 15 Notbetrieb Verwenden Sie die Notbetriebstaste in einem der folgenden Fälle, um das Klimagerät für den Notbehelf zu bedienen. • Wenn die Batterien in der drahtlosen Fernbedienung vollständig entladen sind • Wenn die drahtlose Fernbedienung versagt hat • Wenn der drahtlose Fernbedienung verlegt wurde bzw. wenn sie verloren gegangen ist Starten Sie den Betrieb mit Hilfe der Notbetriebstaste im Betriebsbereich (im Inneren der Inneneinheit).
- Seite 16 Fehlersuche Überprüfen Sie die folgenden Punkte, bevor Sie den Kundendienst anfordern. Störung Mögliche Ursache Abhilfe Das Klimagerät Befindet sich das Klimagerät im Ausschaltbetrieb Drücken Sie die Betriebstaste (ON/OFF) läuft nicht, selbst oder würde der Schalter nach einem Stromausfall der drahtlosen Fernbedienung erneut. wenn der Ein-/ gedrückt? Aus-...
- Seite 17 Verdrahtete Fernbedienung (Sonderzubehör) Bezeichnungen und Funktionen der Teile • Diese Fernbedienung kann für die Bedienung von bis zu acht Inneneinheiten verwendet werden. Sobald die Bedienungseinstellungen durchgeführt wurden, können Sie die Geräte einfach durch Drücken der Betriebstaste (ON/OFF) bedienen. O: Fernbedienungssensor B: Betriebslampe A: Betriebstaste (ON/OFF) J: Zeitschaltuhr-Einstelltaste...
- Seite 18 Bezeichnungen und Funktionen der Teile (Fortsetzung) F: Filtertaste (FILTER) Verwenden Sie diese Taste, um das Filterzeichen ( ) im Display zum Erlöschen zu bringen. Wenn das Filterzeichen auf dem Display angezeigt wird, reinigen Sie den Filter, und drücken Sie diese Taste dann erneut, damit das Zeichen erlischt.
- Seite 19 Bezeichnungen und Funktionen der Teile (Fortsetzung) J: Zeitschaltuhr-Einstelltaste Verwenden Sie diese Taste, um während des Betriebs des Geräts zwischen (TIMER SET) den Zeitschaltuhreinstellungen umzuschalten. Das Klimagerät stoppt, nachdem die voreingestellte Zeit (Ausschalt-Zeitschaltuhr) verstrichen ist. :Das Klimagerät stoppt immer, nachdem die voreingestellte Zeit (Ausschaltzyklus-Zeitschaltuhr) verstrichen ist.
- Seite 20 Anzeigefeld Beschreibung A: Wenn das Gerät auf die Betriebsart für Heizen gestellt ist, erscheint die Anzeige . Während diese Anzeige angezeigt wird, schaltet sich das Gebläse aus, oder es schaltet auf den Betrieb mit niedrigen Drehzahl um. B: Die gegenwärtig gewählte Betriebsart wird angezeigt. C: Diese Anzeige erscheint, wenn bereits eine andere Betriebsart mit der anderen Fernbedienung gewählt wurde, und zeigt an, dass die Betriebsart nicht geändert werden kann.
- Seite 21 Betrieb SCHRITT 1, 6 SCHRITT 2 SCHRITT 3 SCHRITT 4 SCHRITT 5 • Um das Gerät warmlaufen zu lassen, muss die Stromversorgung ZUR BEACHTUNG mindestens fünf (5) Stunden vor dem Betrieb eingeschaltet werden. SCHRITT 1 Starten des Klimageräts Drücken Sie die Betriebstaste (Betriebstaste (ON/OFF)). SCHRITT 2 Einstellen der Betriebsart Drücken Sie die Beriebsartentaste (MODE), um die...
- Seite 22 Betrieb (Fortsetzung) Automatischer Heiz- und Das Klimagerät führt den Heiz- und Kühlbetrieb automatisch in Abhängigkeit Kühlbetrieb von der Differenz zwischen der Temperatureinstellung und der Zimmertemperatur durch. Alle Inneneinheiten, die zu demselben Kühlmittelsystem gehören, können mit einer einzigen Gruppensteuerung betrieben werden. Gleichzeitiger Betrieb mehrerer Die Gruppensteuerung ist praktisch, um einen großen Raum mit mehreren Einheiten (Gruppensteuerung)
- Seite 23 Einstellen der Luftstromrichtung VERTIKALE LUFTLEITLAMELLE KLAPPE HORIZONTAL (manuell) Der Luftstrom kann horizontal eingestellt werden, indem die vertikalen Luftleitlamellen nach links oder rechts gestellt werden, wie auf der Abbildung gezeigt ist. VERTIKAL (mit Fernbedienung) • Versuchen Sie nie, die Klappe (vertikale Luftstromklappe), die mit der Fernbedienung verstellt wird, mit der Hand zu bewegen.
- Seite 24 Einstellen der Luftstromrichtung für mehrere Inneneinheiten mit einer einzigen Fernbedienung • Falls mehrere Inneneinheiten an eine Fernbedienung angeschlossen sind, kann die Luftstromrichtung für jede Inneneinheit eingestellt werden, indem die Inneneinheiten gewählt werden (siehe das Bedienungsverfahren unten). Taste für automatische Klappe •...
- Seite 25 Besondere Hinweise Entfeuchtungsbetrieb Funktionsprinzip • Sobald die Raumtemperatur den eingestellten Wert erreicht hat, führt das Gerät den Zyklus des Ein- und Ausschaltens automatisch wiederholt aus. • Um zu verhindern, dass die Luftfeuchtigkeit im Zimmer erneut ansteigt, schaltet sich das Innengebläse ebenfalls aus, wenn der Betrieb des Geräts stoppt.
- Seite 26 Einstellen der Zeitschaltuhr Verwendung der Zeitschaltuhr • Stellen Sie die Zeitschaltuhr während des Betriebs des Klimageräts ein. Empfohlene Verwendung Anzeigefeld Stoppen des Klimageräts nach dem Ausschalt- Verstreichen eines voreingestellten Zeitraums Zeitschaltuhr Um das Klimagerät jedes Mal auszuschalten, Ausschaltzyklus- nachdem ein voreingestellter Zeitraum Zeitschaltuhr verstrichen ist Einschalten des Klimageräts nach dem...
- Seite 27 Einstellen der Zeitschaltuhr (Fortsetzung) Einstellen der Ausschalt-Zeitschaltuhr ( Beispiel: Ausschalten des Klimageräts nach 3,5 Betriebsstunden Bedienung Anzeige 1. Drücken Sie die Betriebstaste (ON/ OFF) einmal, um das Klimagerät einzuschalten. 2. Drücken Sie die Zeitschaltuhr- Die Anzeige und die Zeitanzeige (Stunde) blinken. Einstelltaste (TIMER SET), um die Betriebsart zu wählen.
- Seite 28 Pflege und Reinigung 1. Aus Sicherheitsgründen darauf achten, das Gerät vor dem Reinigen WARNUNG auszuschalten und es außerdem vom Netz zu trennen. 2. Kein Wasser auf die Inneneinheit schütten, um diese zu reinigen. Dadurch werden die inneren Bauteile beschädigt, und es besteht Stromschlaggefahr.
- Seite 29 Fehlersuche Wenn Ihr Klimagerät nicht richtig funktioniert, zuerst die folgenden Punkte überprüfen, bevor ein Kundendiensttechniker angefordert wird. Läßt sich die Störung nicht beheben, so wenden Sie sich bitte an Ihren Fachhändler oder an eine Kundendienststelle. Störung Mögliche Ursache Abhilfe Drücken Sie nach einem Stromausfall Das Klimagerät läuft überhaupt 1.
