5.6
Verdrahtungsregeln für Federzug-Klemmen (mit Push In-
Technologie)
Verdrahtungsregeln für ...
anschließbare Leitungsquerschnitte für massive Leitungen
anschließbare Leitungsquerschnitte für
flexible Leitungen
Abisolierlänge der Leitungen
Aderendhülsen nach DIN 46228-4 mit Kunststoffhülse
AWG: American Wire Gauge (Verwendung von Aderendhülsen ist bei AWG nicht definiert)
1)
bei Verwendung von 2 x 1,0 mm² Aderendhülsen mit Kunststoffhülse können Platzprobleme bei den Hülsen auftreten;
2)
alternativ empfiehlt sich die Verwendung von Aderendhülsen ohne Kunststoffhülse
Hinweise zur Handhabung von Federzugklemmen mit Push In-Technologie
Der Klemmraum der Federzugklemmen ist rechteckig, die maximalen Hüllmaße eines zu
verdrahtenden Leiters dürfen 1,5 x 2,4 mm (Steuerstromklemmen) nicht überschreiten.
Zu beachten ist die Orientierung des Klemmraums, die eine Hochkant-Montage von
rechteckig gecrimpten Leitern erforderlich machen kann.
Um den verfügbaren Klemmraum optimal auszunutzen, empfiehlt sich eine Crimpform, die
eine entsprechende rechteckförmige Kontur erzeugt. Sehr gut geeignet ist dafür im
Allgemeinen die Trapezcrimpung.
Bei Verwendung eines Leiters, der die volle Bauhöhe ausnutzt, wird die Feder der Klemme
maximal ausgelenkt. Daher kann ein Lösen dieses Leiters, wozu eine weitere Auslenkung
der Feder erforderlich ist, problematisch werden.
Steuerstromklemmen

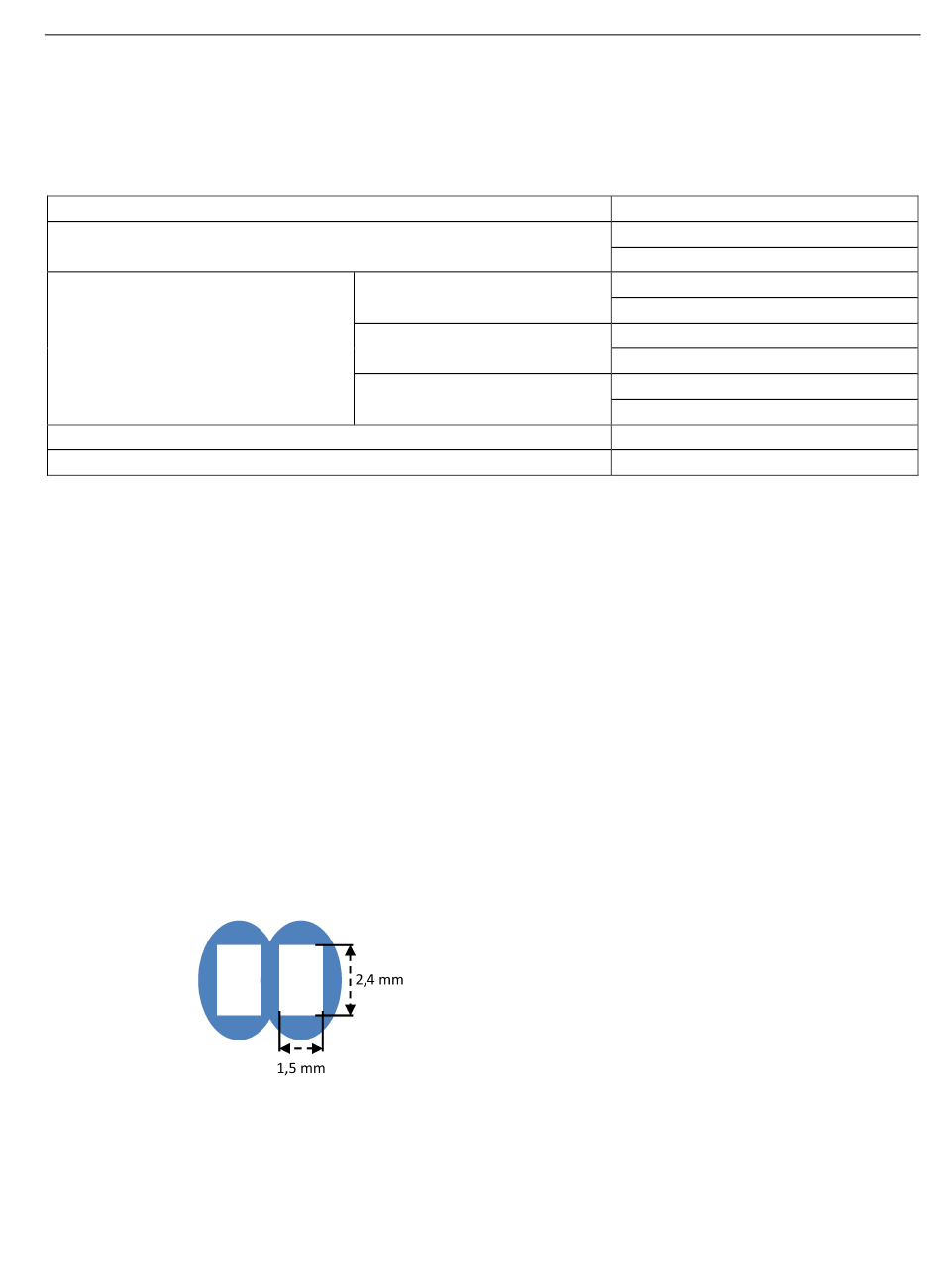

Klemmraum der Steuerstromklemmen
AS-Interface SlimLine Compact Module
Gerätehandbuch, 10/2015, A5E33414181001A/RS-AA/001
5.6 Verdrahtungsregeln für Federzug-Klemmen (mit Push In-Technologie)
ohne Aderendhülse
mit Aderendhülse (mit und ohne
Kunststoffhülse)
mit TWIN-Aderendhülse
Steuerstromklemmen
2 x 0,5 ... 2 x 1,5 mm²
(AWG
: 20 ... 16)
1)
2 x 0,5 ... 2 x 1,5 mm²
(AWG
: 20 ... 16)
1)
2 x 0,5 ... 2 x 1,0 mm²
2)
(AWG
: 20 ... 18)
1)
---
---
10 ... 11 mm
10 mm
Anschließen
47
