Schritt
Handlungsanweisung
3

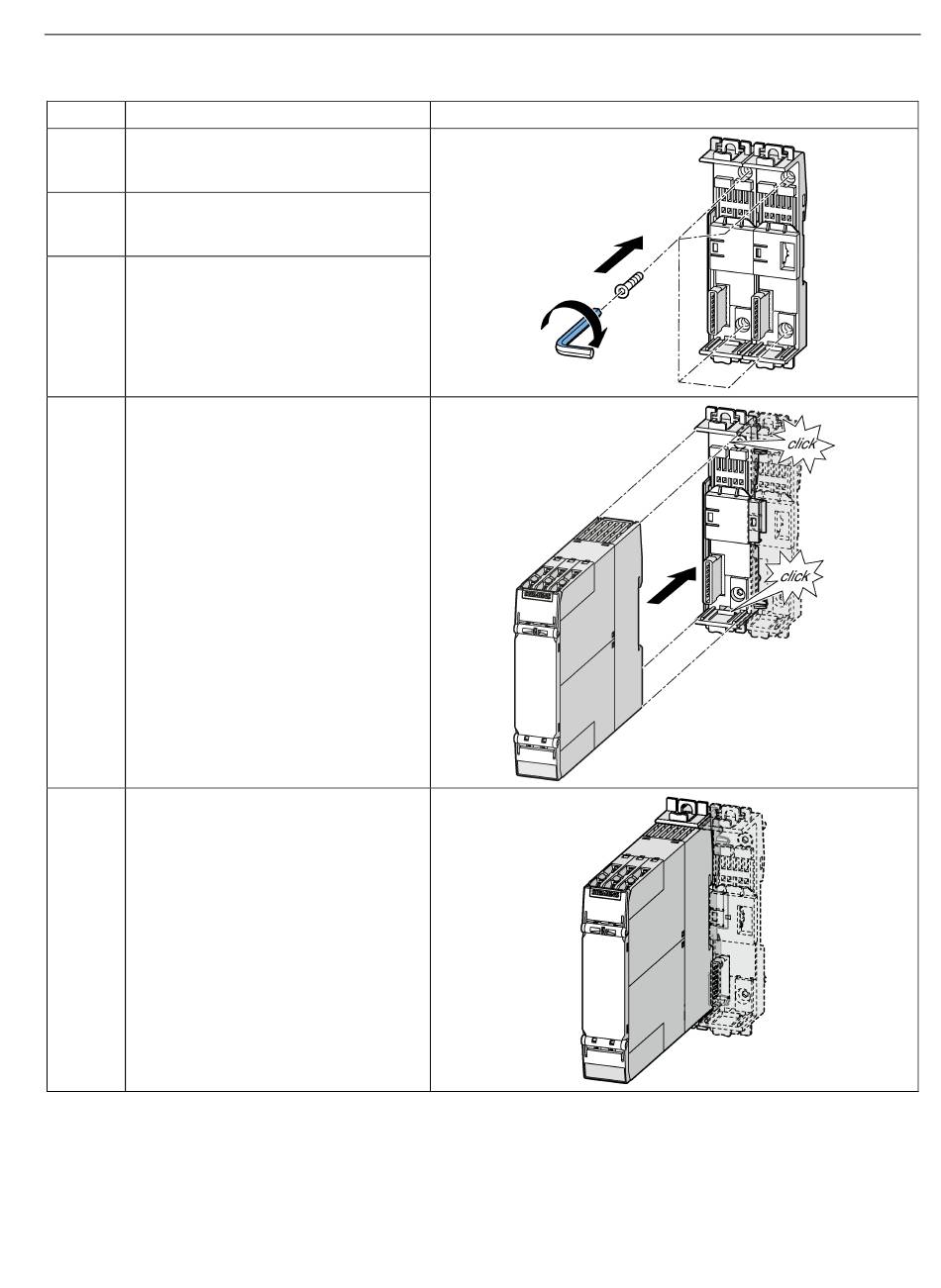

Halten Sie die Gerätverbinder an die für
eine Schraubverbindung vorbereitete
ebene Fläche.
4
Stecken Sie die Kopfschrauben durch
jeweils eines der Löcher in den Geräte-
verbindern.
5
Verschrauben Sie die Gerätverbinder fest
mit der ebenen Fläche.
Anzugsdrehmomente:
oben: < 0,1 Nm
•
unten: 1 Nm
•
6
Montieren Sie das Gerät auf dem Gerä-
teverbinder.
7
Montieren Sie alle für den Systemaufbau
benötigten Geräte gemäß den jeweiligen
Aufbauvorschriften auf den Gerätever-
bindern.
AS-Interface SlimLine Compact Module
Gerätehandbuch, 10/2015, A5E33414181001A/RS-AA/001
4.9 Montage der Geräte mit Geräteverbinder an Wand
Montieren
37
