5.2 Anschlussdaten für Klemmen
5.2 Anschlussdaten für Klemmen

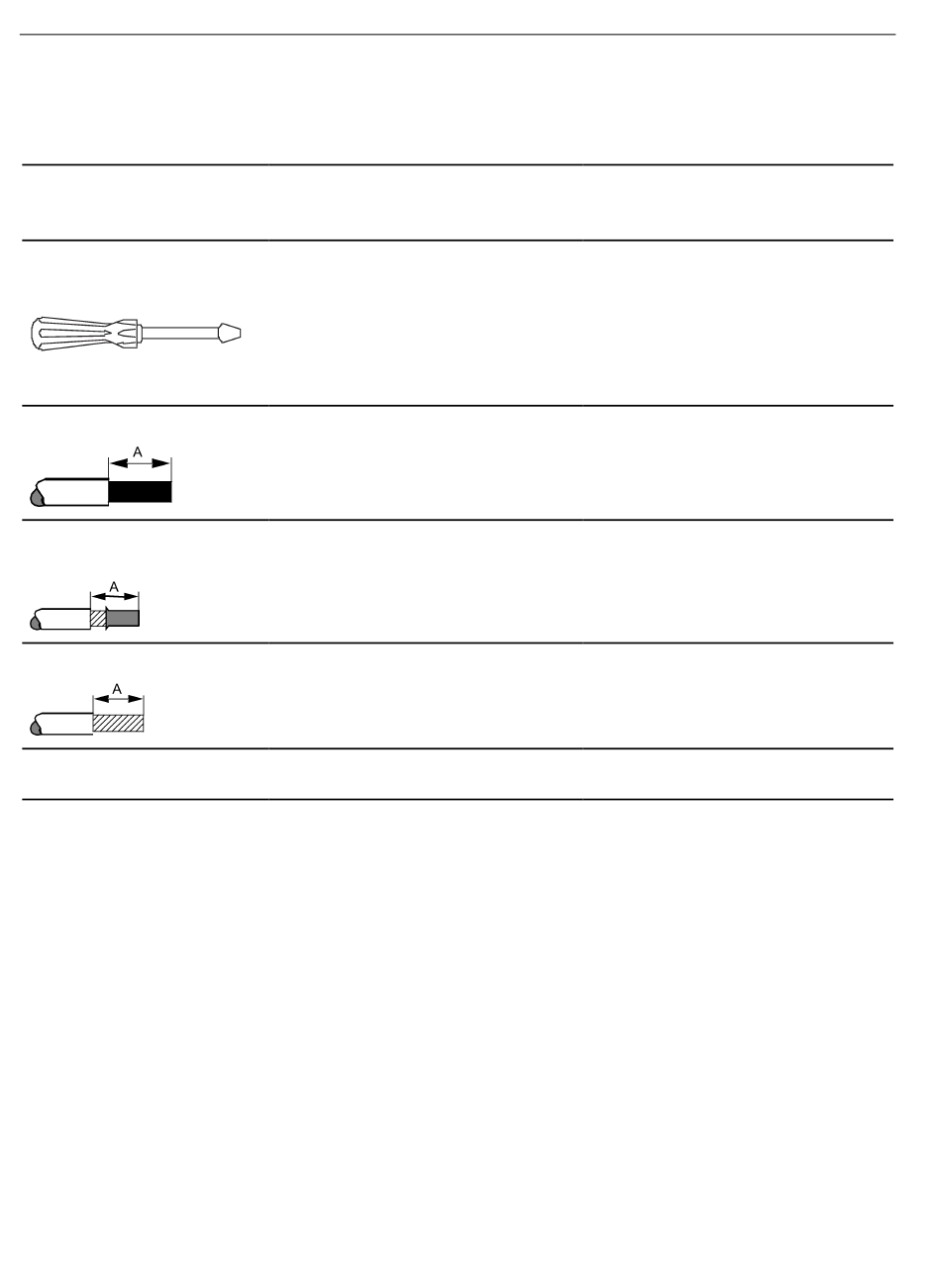

Schraubendreher
Starre Leitung
Flexible Leitung mit
Aderendhülse
Flexible Leitung
AWG
Bei Verwendung von 2 x 1,0 mm² Aderendhülsen mit Kunststoffhülse können Platzprobleme bei den Hülsen auftreten;
1)
alternativ empfiehlt sich die Verwendung von Aderendhülsen ohne Kunststoffhülse.
44
Spezifikation und Wert
bei abnehmbaren Klemmen mit Schraub-
klemmen
Kreuzschlitzschraubendreher
Größe: PZ 1 x 80 (∅ 4,5 mm)
Drehmoment: 0,6 ... 0,8 Nm
(5.2 ... 7.0 lb/inch)
A = 10 mm
1 x 0,5 ... 2,5 mm²
2 x 1,0 ... 1,5 mm²
A = 10 mm
1 x 0,5 ... 2,5 mm²
2 x 0,5 ... 1,0 mm²
1)
nicht zulässig
1 x 20 ... 14
2 x 18 ... 16
Spezifikation und Wert
bei abnehmbaren Klemmen mit Federzug-
klemmen (Push-In-Klemmen)
Schlitzschraubendreher (3RA2908-1A)
Größe: 3 mm zum Betätigen der Federn
DIN 5264-A; 0,5 x 3
A = 10 mm
1 x 0,5 ... 1,5 mm²
2 x 0,5 ... 1,5 mm²
A = 10 mm
1 x 0,5 ... 1,0 mm²
2 x 0,5 ... 1,0 mm²
A = 10 mm
1 x 0,5 ... 1,5 mm²
2 x 0,5 ... 1,5 mm²
1 x 20 ... 16
2 x 20 ... 16
