5.3
Schutz
Verpolschutz
Um Schäden am Modul zu vermeiden, ist für den Anschluss zur AS-i Busleitung sowie zur
DC 24 V Hilfsspannung U
nur bei korrektem Anschluss gewährleistet.
ACHTUNG
Kurzschluss- / Überlastschutz
Bei Verbindung mehrerer AS-i SlimLine Compact Module über die Geräteverbinder ist ein
externer Schutz der U
Leitungsschutzschalter Typ C erforderlich.
5.4
Schraubklemmen anschließen
Gefährliche Spannung
Lebensgefahr, schwere Verletzungsgefahr oder Sachschaden.
Schalten Sie deshalb vor Beginn der Arbeiten die Anlage und die Geräte spannungsfrei.
Voraussetzung
● Kreuzschlitzschraubendreher der Größe PZ 1 x 80.
● Passende Anschlussquerschnitte der Leitungen, siehe Kapitel "Anschlussdaten für
Klemmen (Seite 44)".

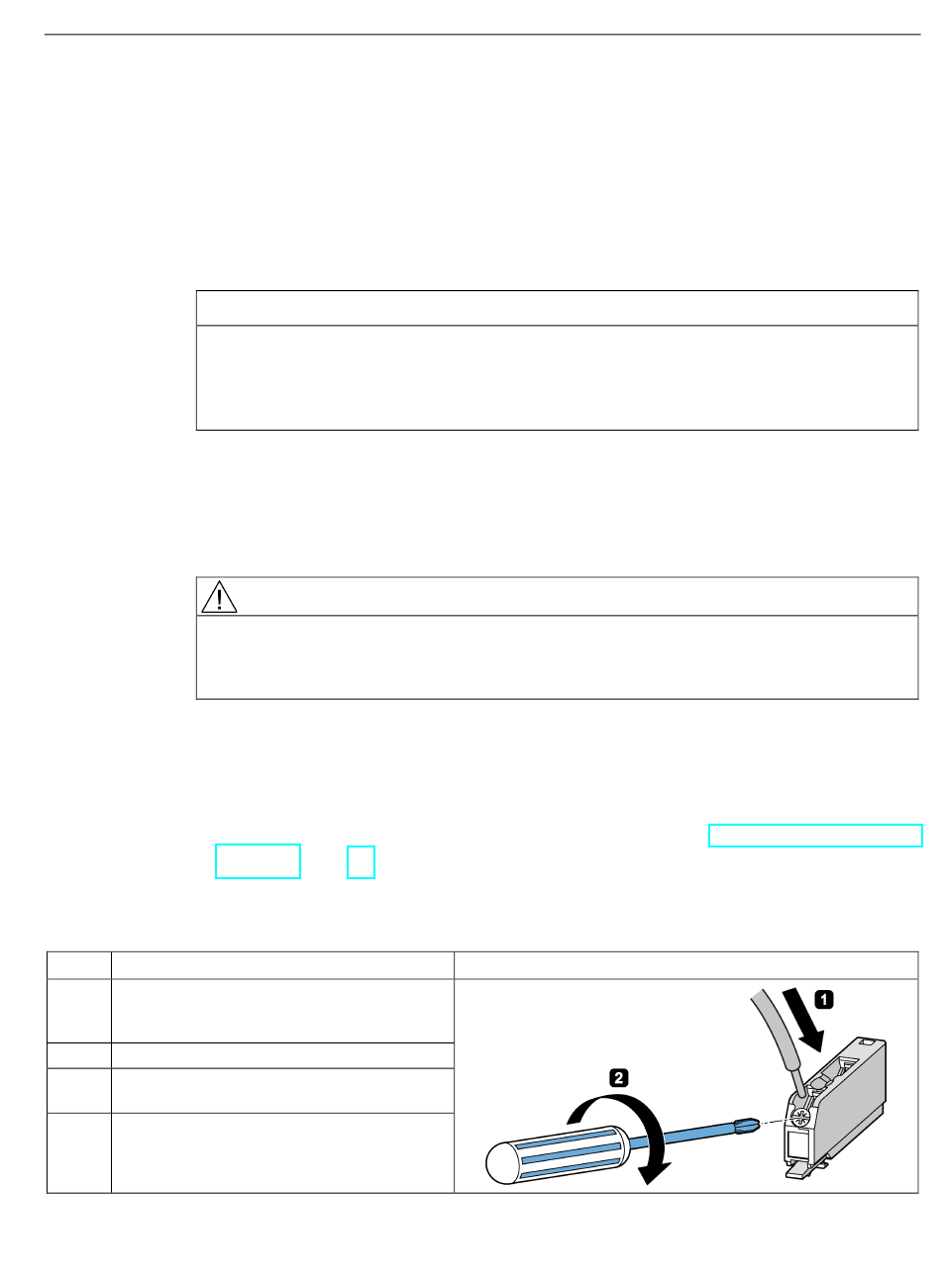

Vorgehen
Schritt Handlungsanweisung
1
Stecken Sie die entsprechende Leitung bis
zum Anschlag in die rechteckige Öffnung der
Schraubklemme.
2
Halten Sie die Leitung in der Schraubklemme.
3
Schrauben Sie die Schraube mit einem An-
zugsdrehmoment von 0,6 ... 0,8 Nm fest.
4
Prüfen Sie durch Ziehen an der Leitung, ob die
Leitung festgeschraubt ist.
AS-Interface SlimLine Compact Module
Gerätehandbuch, 10/2015, A5E33414181001A/RS-AA/001
aux
Einspeisung gegen Kurzschluss und Überlast durch einen 6 A
aux
WARNUNG
ein Verpolschutz eingebaut. Die Funktion der Geräte ist jedoch
Anschließen
5.3 Schutz
45
