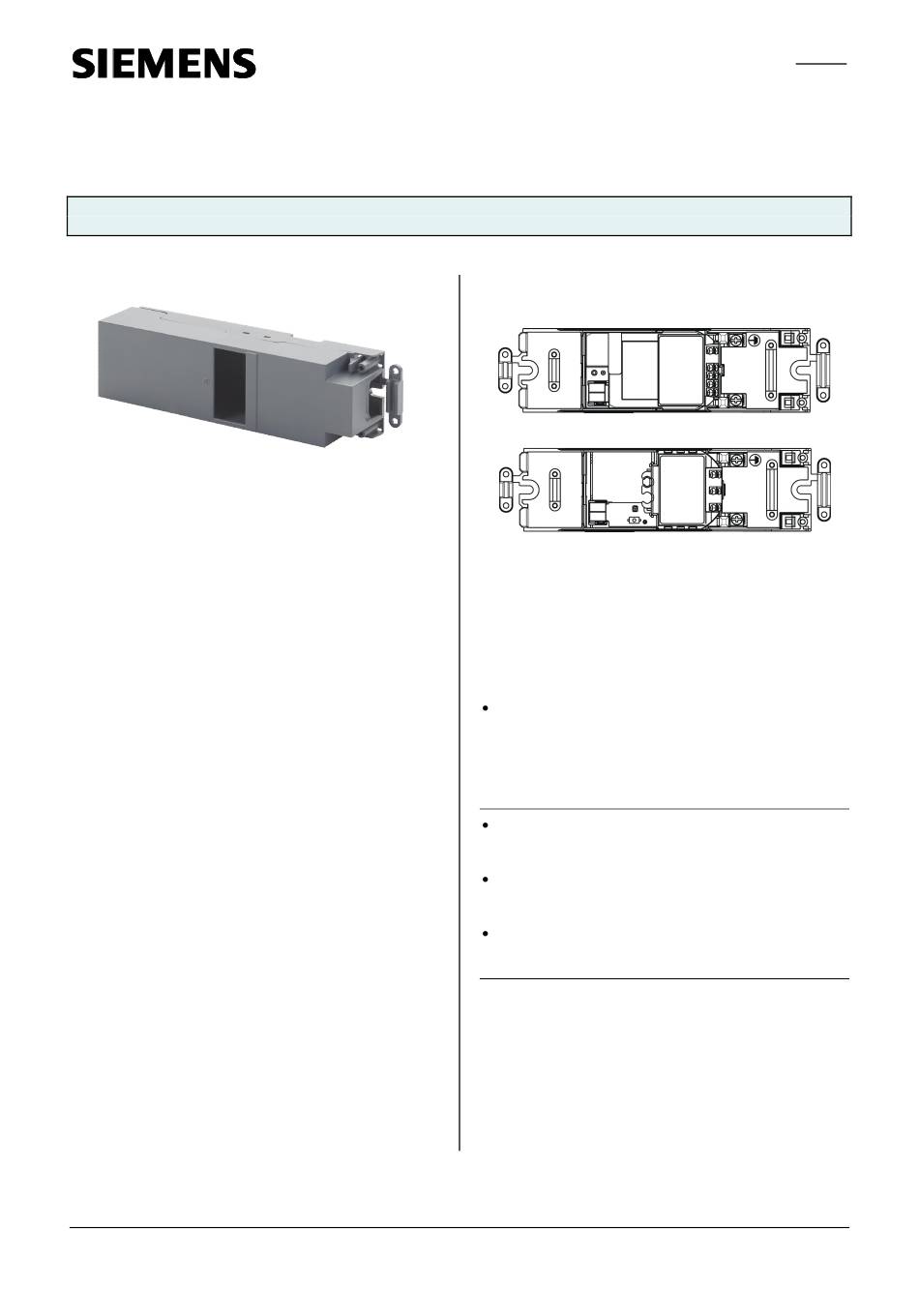

Automationsmodulbox AP 118
Produkt- und Funktionsbeschreibung
Die Automationsmodulbox AP 118 ist mit 41 mm Höhe
für die Installation in der abgehängten Decke, im auf-
geständerten Boden, direkt auf eine Wand oder in einem
Installationskanal geeignet. Die Befestigung erfolgt über
Schrauben an den beiden Enden des Gehäuses.
Die Automationsmodulbox bietet einen Steckplatz für
diese Module:
5WG1 260-4AB23
Binäreingang, 4-fach, AC/DC
12...230V
5WG1 510-2AB23
Binärausgabegerät (Relais),
2x 10A
5WG1 512-4AB23
Schaltaktor (Relais), 1 x 16A
5WG1 520-2AB23
Jalousieaktor, 1 x 6A
5WG1 521-4AB23
Jalousieaktor, 2 x 6A
5WG1 525-2AB23
Universaldimmer, 1 x 250VA
Das eingesteckte Modul wird über eine Busklemme mit
der Busleitung verbunden.
Die Automationsmodulbox AP 118 bietet einen Leitungs-
anschlussraum mit Platz für zwei Verbindungsklemmen.
Mit diesen können die PE-und N-Leiter der in die Automa-
tionsmodulbox AP 118 eingeführten Leitungen sicher
aufgelegt werden.
An der Leitungseinführung in den Leitungsanschluss-
raum gibt es eine Zugentlastung.
Leiter für Netzspannung und Lasten werden an den
Klemmen der eingesteckten Module angeschlossen.
Applikationsprogramme
keine.
Siemens AG
Infrastructure and Cities Sector, Building Technologies
Control Products and Systems
Postfach 10 09 53, D-93009 Regensburg
Montagebeispiel
Installationshinweise
Die Automationsmodulbox kann für feste Installation
in trockenen Innenräumen, zum Einbau in Zwischen-
decken und Doppelböden sowie in Installationskanälen
verwendet werden.
V
GEFAHR
Die Automationsmodulbox darf nur von einer zugelas-
senen Elektrofachkraft installiert und in Betrieb ge-
nommen werden.
Bei Arbeiten an der Automationsmodulbox ist darauf
zu achten, dass die Automationsmodulbox freigeschal-
tet werden kann.
Bei Planung und Errichtung von elektrischen Anlagen
sind die einschlägigen Richtlinien, Vorschriften und Be-
stimmungen des jeweiligen Landes zu beachten.
AP 118, Seite 1 / 6
© Siemens AG 2012
Änderungen vorbehalten.
GAMMA instabus
Technische Produkt-Information
5WG1 118-4AB01
Bild 1: Montagebeispiel
Technik-Handbuch
Update: http://www.siemens.de/gamma
Juni 2012
2.21.1.1/1
