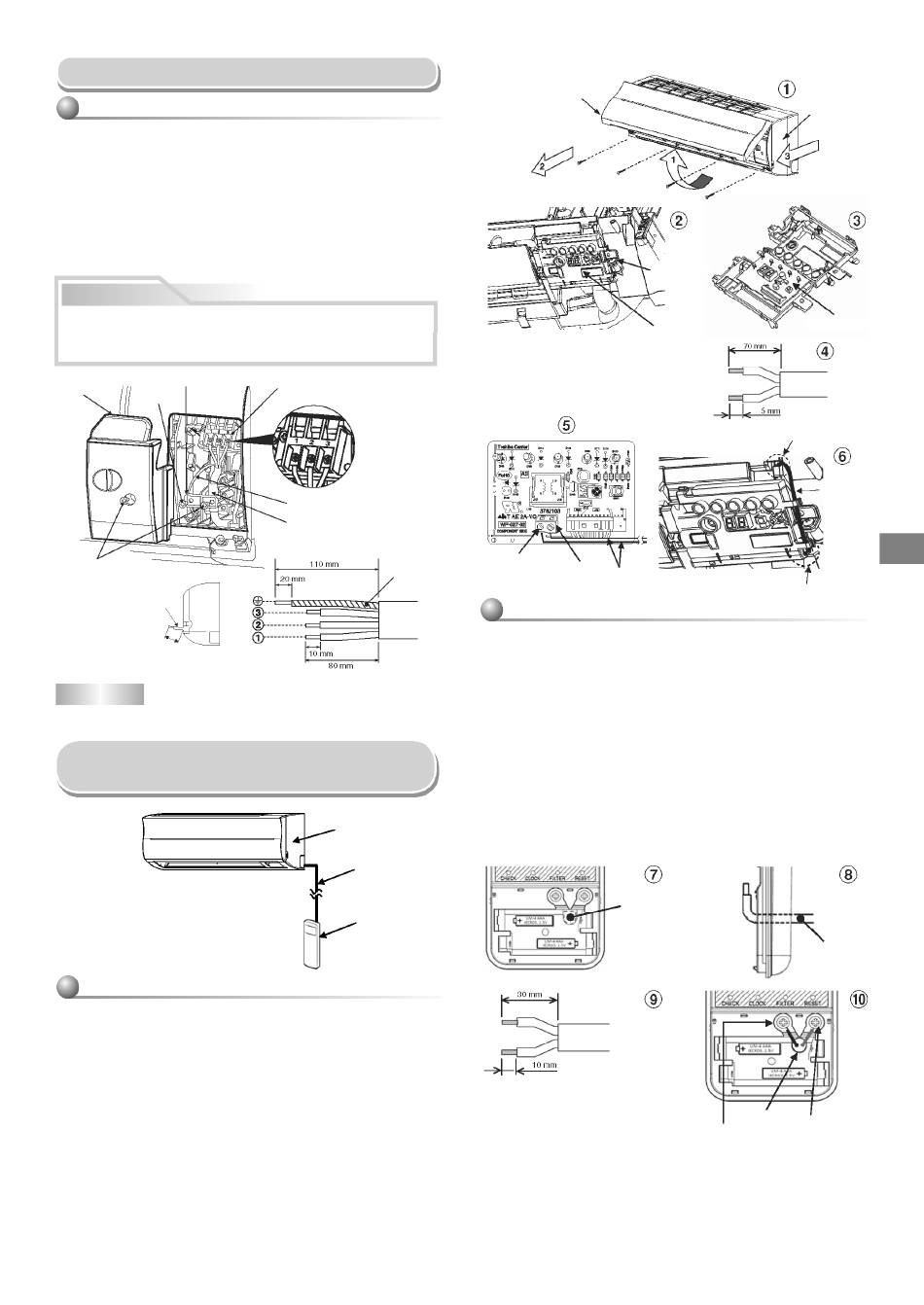

Povezivanje napajanja

Kako da povežete priključni kabl
Povezivanje priključnog kabla može da se obavi bez uklanjanja prednje ploče.
1. Uklonite rešetku sa otvora za ulaz vazduha.
Otvorite rešetku na otvoru za ulaz vazduha nagore i povucite je ka sebi.
2. Uklonite poklopac sa napajanja i klemu za kabl.
3. Postavite priključni kabl (u skladu sa lokalnim pravilima) u rupu na zidu.
4. Provucite priključni kabl kroz prorez za kabl na zadnjoj ploči, tako da štrči
oko 15 cm sa prednje strane.
5. Postavite priključni kabl u priključnu letvicu do kraja i učvrstite ga zavrtnjima.
6. Zategnite čvrsto, ali ne više od 1,2 N·m (0,12 kgf·m)
7. Učvrstite priključni kabl pomoću kleme za kabl.
8. Postavite poklopac napajanja, izolator zadnje ploče i rešetku na ulazu
za vazduh na unutrašnjoj jedinici.
OPREZ
• Obavezno pregledajte prikaz sistema povezivanja na unutrašnjoj strani
prednje ploče.
• Proverite lokalne električne kablove i sva zasebna uputstva za napajanje
ili ograničenja.
Poklopac Klema za kabl
napajanja
Šraf
Šraf
Priključni kabl
oko 15 cm
Skidanje izolacije na priključnom kablu
NAPOMENA
• Koristite samo upletene žice.
2
• Tip žice: Više od 1,5 mm (H07RN-F ili 60245 IEC66) ili 1,3 mm
Povezivanje daljinskog upravljača
za ožičeno upravljanje
Za unutrašnju jedinicu
1. Otvorite rešetku na otvoru za ulaz vazduha nagore.
2. Bezbedno uklonite dva šrafa sa prednje ploče.
3. Blago otvorite donji deo prednje ploče, a zatim povucite gornji deo prednje ploče
ka sebi da biste je skinuli sa zadnje table, kao što je prikazano na slici (1).
4. Nakon uklanjanja prednje ploče, uklonite šrafove i jedinicu displeja sa uređaja
kao što je prikazano na slici (2), a zatim otvorite prednji poklopac displeja kao
što je prikazano na slici (3).
5. Postavite kontrolne žice po detaljima i specifikacijama, kao što je prikazano
na slici (4).
6. Bezbedno povežite kontrolne žice sa napajanjem ploče uređaja displeja kao
što je prikazano na slici (5) (čvrsto zategnite, ali ne više od 0,12 N·m (0,01 kgf·m)).
7. Postavite kontrolnu žicu kroz otvor na prednjem poklopcu uređaja za displej, a zatim
ponovo sastavite displej sa glavnim kućištem sledeći unazad uputstva na slikama (2)
i (3). Uverite se da prednji i zadnji poklopac uređaja displeja ne pritiskaju kontrolnu
žicu.
8. Postavite kontrolnu žicu van unutrašnje jedinice na istom mestu na kom
se nalazi kabl za napajanje i priključni kabl, kao što je prikazano na slici (6).
9. Ponovo sastavite unutrašnju jedinicu sledeći unazad uputstva od 1 do 3.
Priključna letvica
Uzemljenje
Priključni kabl
Uzemljenje
2
(AWG-16)
Unutrašnja jedinica
Kontrolna žica
Daljinski upravljač
5
Rešetka za dovod
vazduha
Uređaj displeja
2
* Veličina žice 28-22 AWG (0,08-0,32 mm )
Spoljni prečnik nije veći od 4,7 mm,
dužina kontrolne žice 30 m ili manje.
Zategnite čvrsto, ali ne više
od 0,12 N·m (0,01 kgf·m)
Napajanje
Kontrolna žica
Za daljinski upravljač
1. Uklonite poklopac daljinskog upravljača povlačenjem nadole i sklanjanjem.
2. Ako se u njemu nalaze baterije, izvadite ih. Kombinacija korišćenja ožičenog
upravljača i baterija može da izazove eksploziju baterija.
3. Napravite otvor za postavljanje kontrolne žice i pomoću šrafcigera uklonite zaštitu
od poliestera kao što je prikazano na slici (7).
4. Postavite kontrolnu žicu sa zadnje strane daljinskog upravljača, kao što je prikazano
na slici (8).
5. Učvrstite kontrolnu žicu kao što je prikazano na slikama (9) i (10) za napajanje
pomoću obezbeđenih šrafova (zategnite čvrsto, ali ne više od 0,25 N·m
(0,03 kgf·m)).
6. Postavite kontrolnu žicu kroz otvor sa zadnje strane daljinskog upravljača,
kao što je prikazano na slici (11).
7. Zategnite obezbeđene šrafove (Ø3,1 x 16L) za zid da biste okačili daljinski upravljač
kao što je prikazano na slici (12).
8. Označite i pripremite rupu za fiksiranje na mestu gde se nalazi šraf (Ø3,1 x 25L)
kao što je prikazano na slici (12).
9. Postavite poklopac za baterije obezbeđen u dodatnom pakovanju i koristite
odgovarajući šraf (Ø3,1 x 25L) da biste ga fiksirali za zid, kao što je prikazano
na slici (13) (zategnite čvrsto, ali ne više od 0,15 N·m (0,02 kgf·m)).
10. Ponovo spojite poklopac daljinskog upravljača.
Otvor sa poliesterskom zaštitom
za postavljanje kontrolne žice
2
* Veličina žice 28-22 AWG (0,08-0,32 mm )
Spoljni prečnik nije veći od 4,7 mm,
dužina kontrolne žice 30 m ili manje.
Prednja ploča
Uklonite šraf
Ploča displeja
Izlazna pozicija kontrolne žice
Kontrolna žica
Kontrolna žica
Kontrolna žica
Napajanje
Zategnite čvrsto, ali ne više
od 0,25 N·m (0,03 kgf·m)
