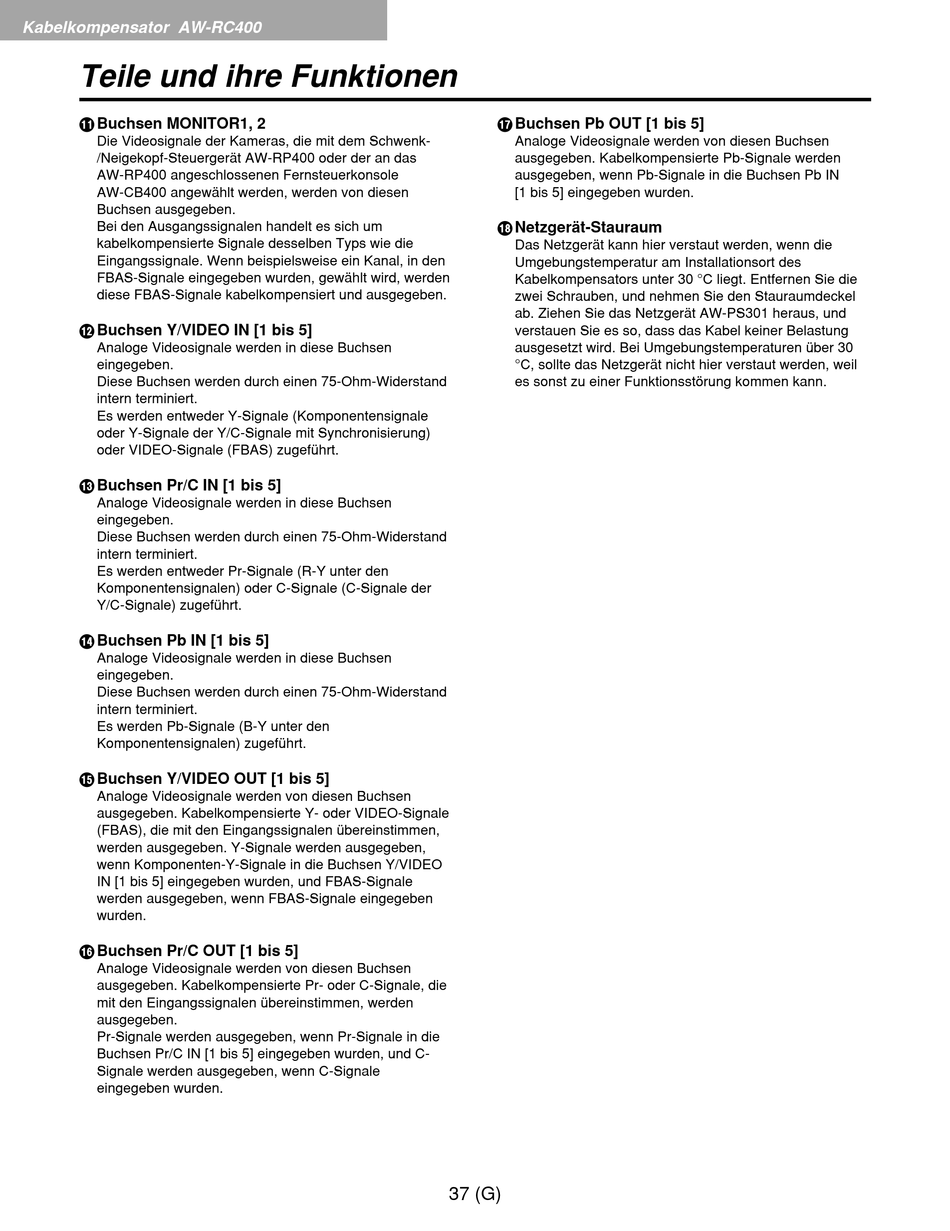

Kabelkompensator AW-RC400
Teile und ihre Funktionen
; Buchsen MONITOR1, 2
Die Videosignale der Kameras, die mit dem Schwenk-
/Neigekopf-Steuergerät AW-RP400 oder der an das
AW-RP400 angeschlossenen Fernsteuerkonsole
AW-CB400 angewählt werden, werden von diesen
Buchsen ausgegeben.
Bei den Ausgangssignalen handelt es sich um
kabelkompensierte Signale desselben Typs wie die
Eingangssignale. Wenn beispielsweise ein Kanal, in den
FBAS-Signale eingegeben wurden, gewählt wird, werden
diese FBAS-Signale kabelkompensiert und ausgegeben.
< Buchsen Y/VIDEO IN [1 bis 5]
Analoge Videosignale werden in diese Buchsen
eingegeben.
Diese Buchsen werden durch einen 75-Ohm-Widerstand
intern terminiert.
Es werden entweder Y-Signale (Komponentensignale
oder Y-Signale der Y/C-Signale mit Synchronisierung)
oder VIDEO-Signale (FBAS) zugeführt.
= Buchsen Pr/C IN [1 bis 5]
Analoge Videosignale werden in diese Buchsen
eingegeben.
Diese Buchsen werden durch einen 75-Ohm-Widerstand
intern terminiert.
Es werden entweder Pr-Signale (R-Y unter den
Komponentensignalen) oder C-Signale (C-Signale der
Y/C-Signale) zugeführt.
> Buchsen Pb IN [1 bis 5]
Analoge Videosignale werden in diese Buchsen
eingegeben.
Diese Buchsen werden durch einen 75-Ohm-Widerstand
intern terminiert.
Es werden Pb-Signale (B-Y unter den
Komponentensignalen) zugeführt.
? Buchsen Y/VIDEO OUT [1 bis 5]
Analoge Videosignale werden von diesen Buchsen
ausgegeben. Kabelkompensierte Y- oder VIDEO-Signale
(FBAS), die mit den Eingangssignalen übereinstimmen,
werden ausgegeben. Y-Signale werden ausgegeben,
wenn Komponenten-Y-Signale in die Buchsen Y/VIDEO
IN [1 bis 5] eingegeben wurden, und FBAS-Signale
werden ausgegeben, wenn FBAS-Signale eingegeben
wurden.
@ Buchsen Pr/C OUT [1 bis 5]
Analoge Videosignale werden von diesen Buchsen
ausgegeben. Kabelkompensierte Pr- oder C-Signale, die
mit den Eingangssignalen übereinstimmen, werden
ausgegeben.
Pr-Signale werden ausgegeben, wenn Pr-Signale in die
Buchsen Pr/C IN [1 bis 5] eingegeben wurden, und C-
Signale werden ausgegeben, wenn C-Signale
eingegeben wurden.
A Buchsen Pb OUT [1 bis 5]
Analoge Videosignale werden von diesen Buchsen
ausgegeben. Kabelkompensierte Pb-Signale werden
ausgegeben, wenn Pb-Signale in die Buchsen Pb IN
[1 bis 5] eingegeben wurden.
B Netzgerät-Stauraum
Das Netzgerät kann hier verstaut werden, wenn die
Umgebungstemperatur am Installationsort des
Kabelkompensators unter 30 °C liegt. Entfernen Sie die
zwei Schrauben, und nehmen Sie den Stauraumdeckel
ab. Ziehen Sie das Netzgerät AW-PS301 heraus, und
verstauen Sie es so, dass das Kabel keiner Belastung
ausgesetzt wird. Bei Umgebungstemperaturen über 30
°C, sollte das Netzgerät nicht hier verstaut werden, weil
es sonst zu einer Funktionsstörung kommen kann.
