Module de rotation AW-RL400

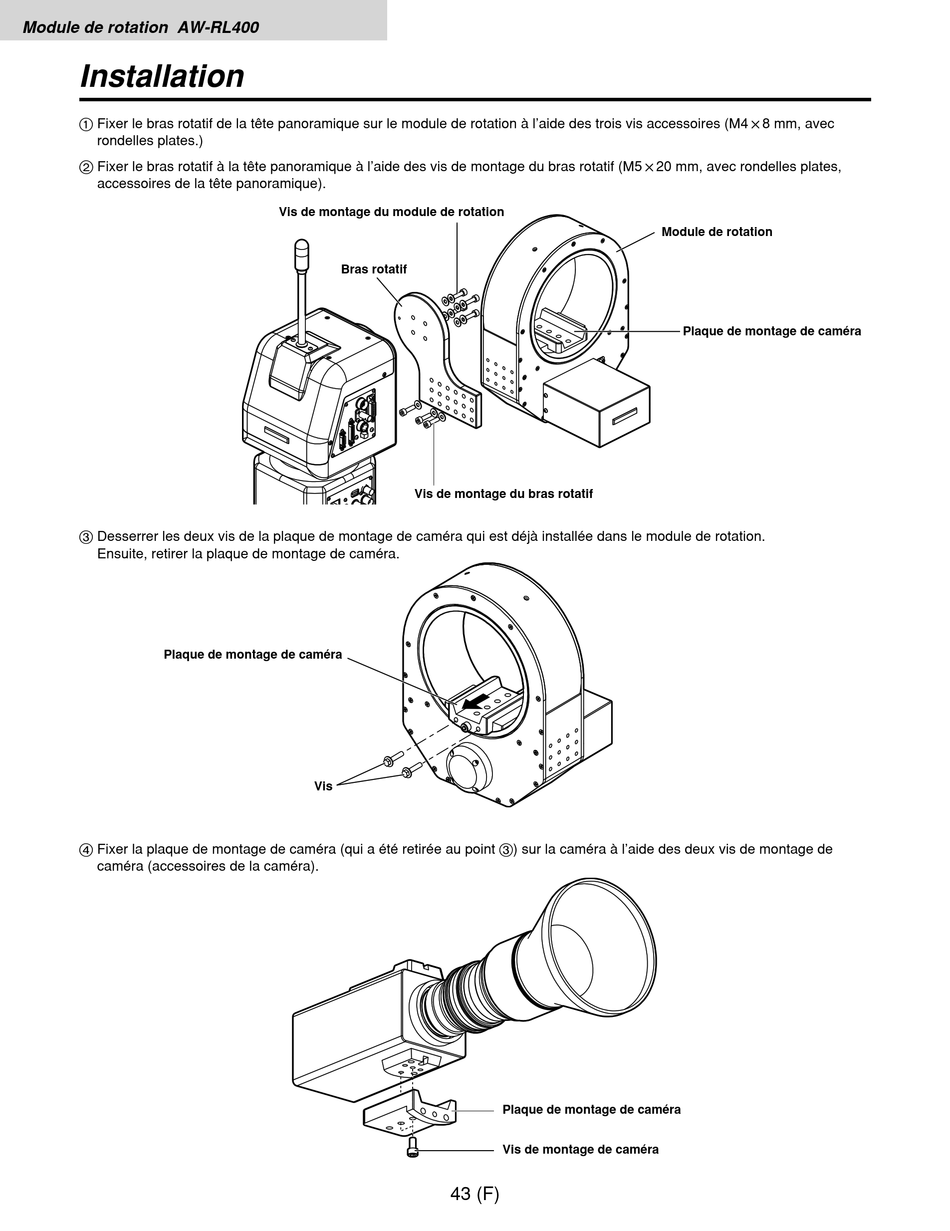

Installation

1 Fixer le bras rotatif de la tête panoramique sur le module de rotation à l'aide des trois vis accessoires (M4!8 mm, avec
rondelles plates.)
2 Fixer le bras rotatif à la tête panoramique à l'aide des vis de montage du bras rotatif (M5!20 mm, avec rondelles plates,
accessoires de la tête panoramique).
3 Desserrer les deux vis de la plaque de montage de caméra qui est déjà installée dans le module de rotation.
Ensuite, retirer la plaque de montage de caméra.
Plaque de montage de caméra
4 Fixer la plaque de montage de caméra (qui a été retirée au point 3) sur la caméra à l'aide des deux vis de montage de
caméra (accessoires de la caméra).
Vis de montage du module de rotation
Bras rotatif
Vis de montage du bras rotatif
Vis
43 (F)
Module de rotation
Plaque de montage de caméra
Vis de montage de caméra
Plaque de montage de caméra
