Cabezal de panorámica/inclinación
para interiores AW-PH400
Instalación

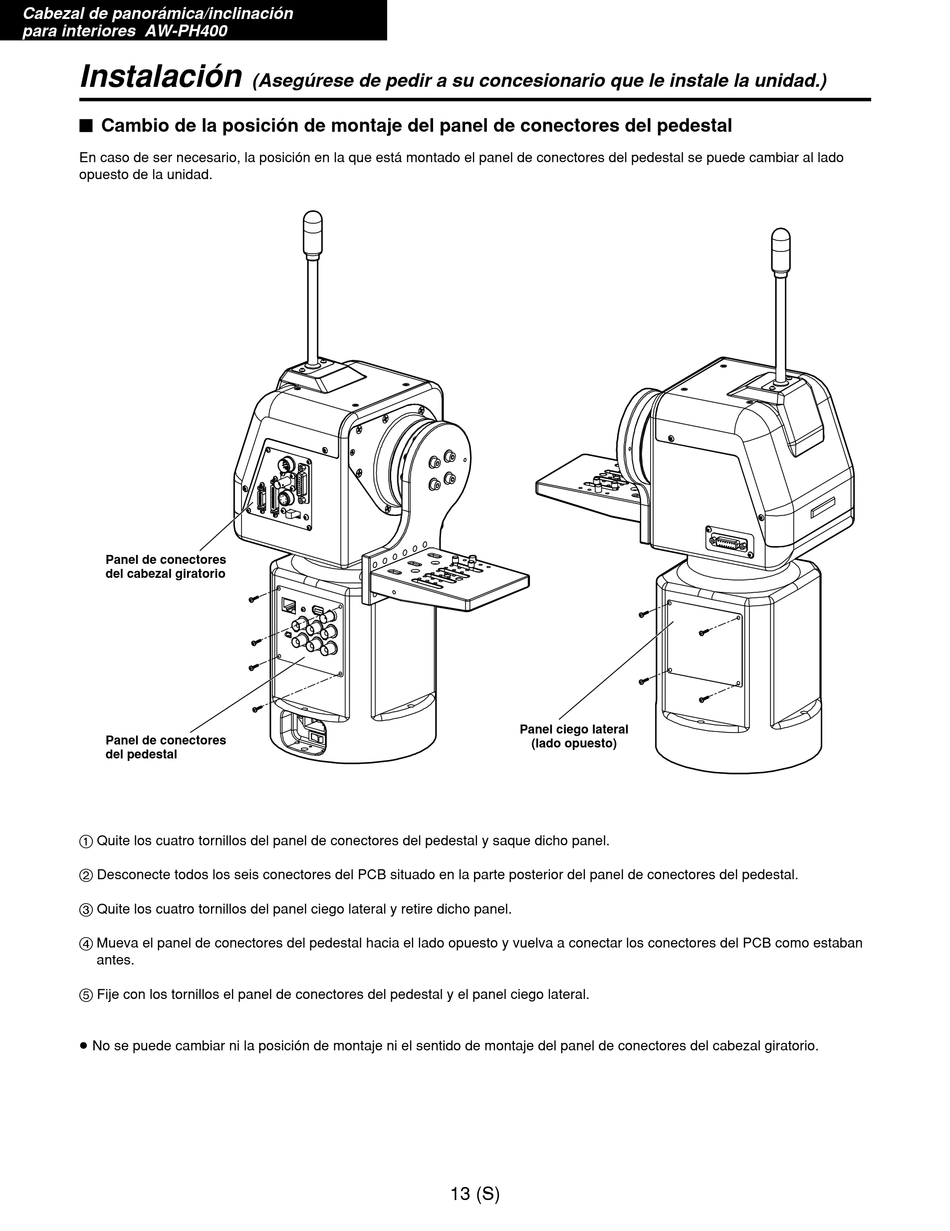

$ Cambio de la posición de montaje del panel de conectores del pedestal
En caso de ser necesario, la posición en la que está montado el panel de conectores del pedestal se puede cambiar al lado
opuesto de la unidad.
Panel de conectores
del cabezal giratorio
Panel de conectores
del pedestal
1 Quite los cuatro tornillos del panel de conectores del pedestal y saque dicho panel.
2 Desconecte todos los seis conectores del PCB situado en la parte posterior del panel de conectores del pedestal.
3 Quite los cuatro tornillos del panel ciego lateral y retire dicho panel.
4 Mueva el panel de conectores del pedestal hacia el lado opuesto y vuelva a conectar los conectores del PCB como estaban
antes.
5 Fije con los tornillos el panel de conectores del pedestal y el panel ciego lateral.
≥ No se puede cambiar ni la posición de montaje ni el sentido de montaje del panel de conectores del cabezal giratorio.
(Asegúrese de pedir a su concesionario que le instale la unidad.)
Panel ciego lateral
(lado opuesto)
13 (S)
