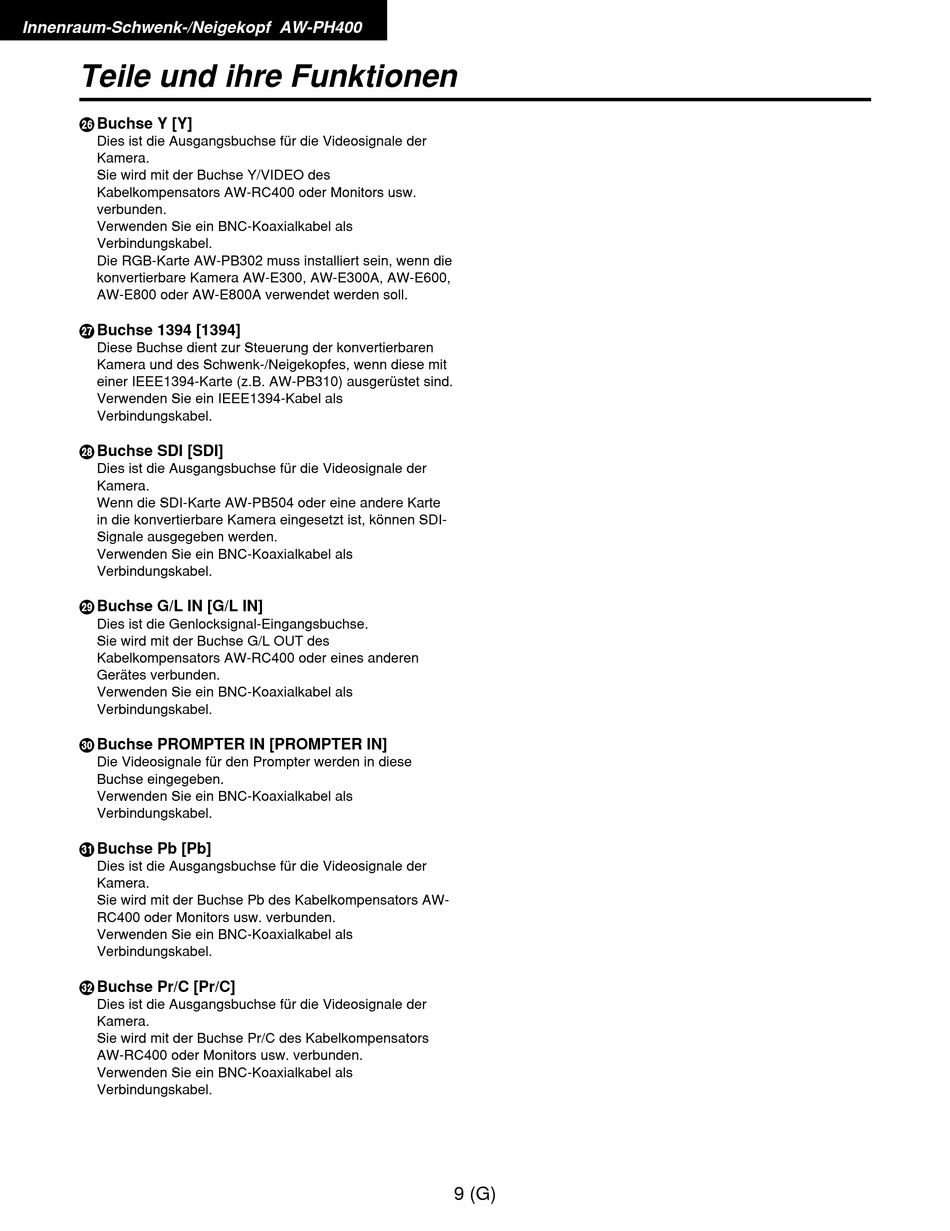

Innenraum-Schwenk-/Neigekopf AW-PH400
Teile und ihre Funktionen
J Buchse Y [Y]
Dies ist die Ausgangsbuchse für die Videosignale der
Kamera.
Sie wird mit der Buchse Y/VIDEO des
Kabelkompensators AW-RC400 oder Monitors usw.
verbunden.
Verwenden Sie ein BNC-Koaxialkabel als
Verbindungskabel.
Die RGB-Karte AW-PB302 muss installiert sein, wenn die
konvertierbare Kamera AW-E300, AW-E300A, AW-E600,
AW-E800 oder AW-E800A verwendet werden soll.
K Buchse 1394 [1394]
Diese Buchse dient zur Steuerung der konvertierbaren
Kamera und des Schwenk-/Neigekopfes, wenn diese mit
einer IEEE1394-Karte (z.B. AW-PB310) ausgerüstet sind.
Verwenden Sie ein IEEE1394-Kabel als
Verbindungskabel.
L Buchse SDI [SDI]
Dies ist die Ausgangsbuchse für die Videosignale der
Kamera.
Wenn die SDI-Karte AW-PB504 oder eine andere Karte
in die konvertierbare Kamera eingesetzt ist, können SDI-
Signale ausgegeben werden.
Verwenden Sie ein BNC-Koaxialkabel als
Verbindungskabel.
M Buchse G/L IN [G/L IN]
Dies ist die Genlocksignal-Eingangsbuchse.
Sie wird mit der Buchse G/L OUT des
Kabelkompensators AW-RC400 oder eines anderen
Gerätes verbunden.
Verwenden Sie ein BNC-Koaxialkabel als
Verbindungskabel.
N Buchse PROMPTER IN [PROMPTER IN]
Die Videosignale für den Prompter werden in diese
Buchse eingegeben.
Verwenden Sie ein BNC-Koaxialkabel als
Verbindungskabel.
O Buchse Pb [Pb]
Dies ist die Ausgangsbuchse für die Videosignale der
Kamera.
Sie wird mit der Buchse Pb des Kabelkompensators AW-
RC400 oder Monitors usw. verbunden.
Verwenden Sie ein BNC-Koaxialkabel als
Verbindungskabel.
P Buchse Pr/C [Pr/C]
Dies ist die Ausgangsbuchse für die Videosignale der
Kamera.
Sie wird mit der Buchse Pr/C des Kabelkompensators
AW-RC400 oder Monitors usw. verbunden.
Verwenden Sie ein BNC-Koaxialkabel als
Verbindungskabel.
9 (G)
