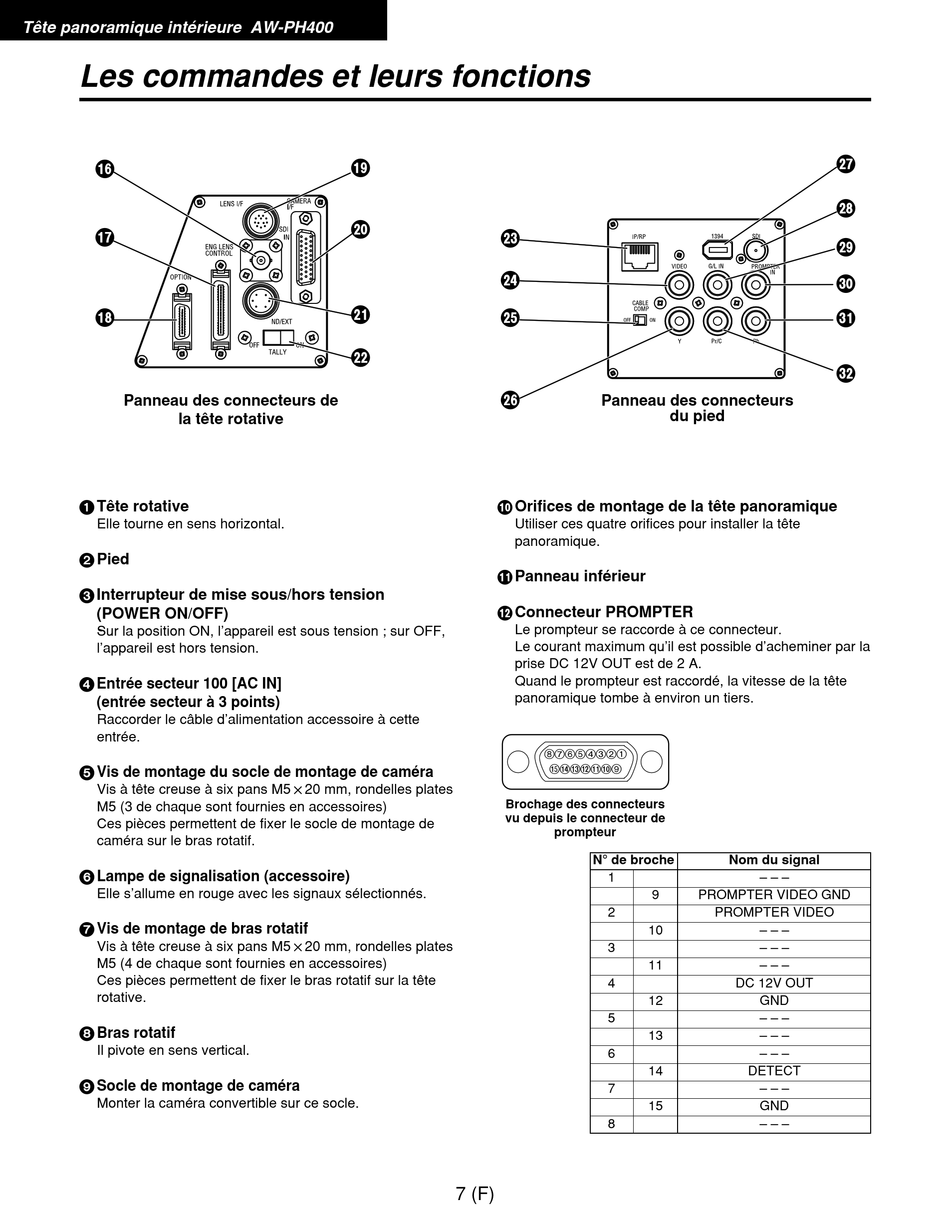

Tête panoramique intérieure AW-PH400
Les commandes et leurs fonctions
@
A
B
Panneau des connecteurs de
la tête rotative
1 Tête rotative
Elle tourne en sens horizontal.
2 Pied
3 Interrupteur de mise sous/hors tension
(POWER ON/OFF)
Sur la position ON, l'appareil est sous tension ; sur OFF,
l'appareil est hors tension.
4 Entrée secteur 100 [AC IN]
(entrée secteur à 3 points)
Raccorder le câble d'alimentation accessoire à cette
entrée.
5 Vis de montage du socle de montage de caméra
Vis à tête creuse à six pans M5!20 mm, rondelles plates
M5 (3 de chaque sont fournies en accessoires)
Ces pièces permettent de fixer le socle de montage de
caméra sur le bras rotatif.
6 Lampe de signalisation (accessoire)
Elle s'allume en rouge avec les signaux sélectionnés.
7 Vis de montage de bras rotatif
Vis à tête creuse à six pans M5!20 mm, rondelles plates
M5 (4 de chaque sont fournies en accessoires)
Ces pièces permettent de fixer le bras rotatif sur la tête
rotative.
8 Bras rotatif
Il pivote en sens vertical.
9 Socle de montage de caméra
Monter la caméra convertible sur ce socle.
C
D
G
H
E
I
F
J
: Orifices de montage de la tête panoramique
Utiliser ces quatre orifices pour installer la tête
panoramique.
; Panneau inférieur
< Connecteur PROMPTER
Le prompteur se raccorde à ce connecteur.
Le courant maximum qu'il est possible d'acheminer par la
prise DC 12V OUT est de 2 A.
Quand le prompteur est raccordé, la vitesse de la tête
panoramique tombe à environ un tiers.
Brochage des connecteurs
vu depuis le connecteur de
7 (F)
Panneau des connecteurs
du pied
87654321
?>=<;:9
prompteur
N° de broche
1
9 PROMPTER VIDEO GND
2 PROMPTER VIDEO
10
3
11
4
12
5
13
6
14
7
15
8
K
L
M
N
O
P
Nom du signal
– – –
– – –
– – –
– – –
DC 12V OUT
GND
– – –
– – –
– – –
DETECT
– – –
GND
– – –
