4 Installation und Verdrahtung
Minebea Intec

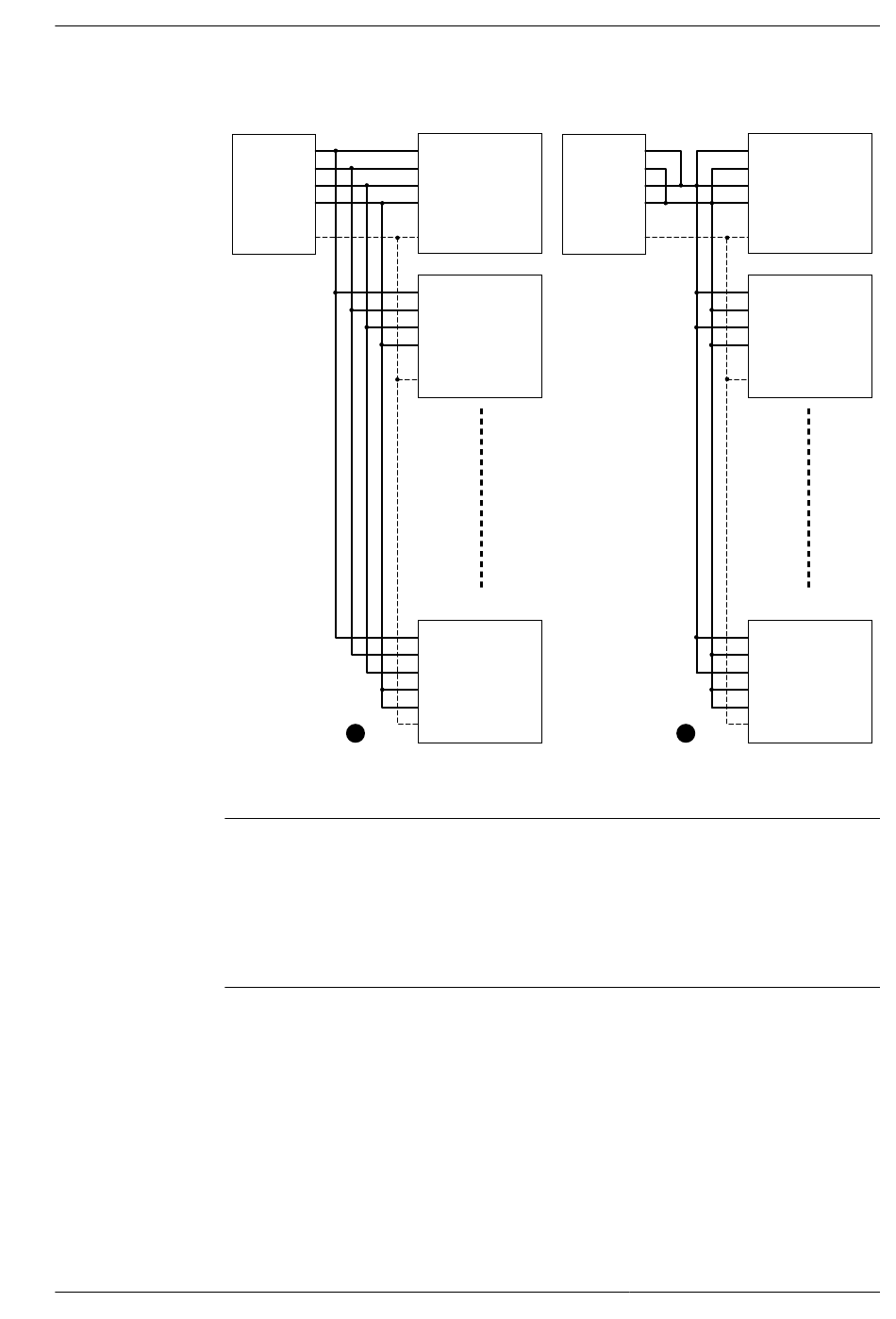

1:n-Verbindung
RS-422 Host
RDA
RDB
SDA
SDB
S.G.
1
➊ Den CSD-892-76-Abschlusswiderstand am weitesten entfernt vom Host anschließen.
Hinweis:
-
Die S.G.-Klemme anschließen, wenn für die Datenübertragung zum Host eine
Signalerdung erforderlich ist.
-
Die Polarität des Signals von Host-Computer und Gerät ist entgegengesetzt.
-
Abhängig von der Host-Ausstattung ist u. U. keine Signalerdklemme vorhanden.
CSD-892-76
RS-485 Host
SDA
RDA
SDB
RDB
RDA
SDA
RDB Addresse 00
SDB
TRM.
S.G.
S.G.
CSD-892-76
SDA
SDB
RDA
RDB Addresse 0
TRM.
S.G.
CSD-892-76
SDA
SDB
RDA
RDB Addresse 09
TRM.
S.G.
Wägetransmitter CSD-892/74, ../76
CSD-892-76
SDA
SDB
RDA
RDB Addresse 00
TRM.
S.G.
CSD-892-76
SDA
SDB
RDA
RDB Addresse 01
TRM.
S.G.
CSD-892-76
SDA
SDB
RDA
RDB Addresse 31
TRM.
S.G.
1
DE-33
