Wägetransmitter CSD-892/74, ../76
DE-18
Pos. Beschreibung
3
Zustandsanzeige
Zeigt den Status des Geräts an.
ZERO
Leuchtet, wenn der Nullpunkt justiert wird.
SPAN
Leuchtet, wenn SPAN justiert wird.
mV/V
Leuchtet, wenn der mV/V-Wert angezeigt wird (bei der Justierung
durch numerische Eingabe, Überwachung des Ausgabewerts der Wä-
gezelle usw.).
STABLE
Leuchtet, wenn die gemessenen Daten stabil sind.
TARE
Leuchtet, wenn die Tara-Unterdrückungsfunktion oder die Ofset-
Funktion für Nettogewichte aktiv ist.
GROSS
Leuchtet, wenn die Wägewertanzeige auf Brutto eingestellt ist.
NET
Leuchtet, wenn die Wägewertanzeige auf Netto eingestellt ist.
CZ
Leuchtet, wenn der Wägewert null ist und innerhalb ±1/4 des Tei-
lungswerts liegt.
LOCK
Leuchtet, wenn die Tastensperre aktiviert ist.
HOLD
Leuchtet, wenn die Haltefunktion aktiviert ist.
ERROR
Leuchtet, wenn ein Fehlersignal ausgegeben wurde.
OUT1 ~ 5
Wenn der externe Steuerausgang EIN ist, leuchtet die entsprechende
Zahl.
4
LED-Statusanzeige
Der Sende-/Empfangsstatus wird mit zwei LEDs überwacht.
LED-Name
TXD
RXD
5

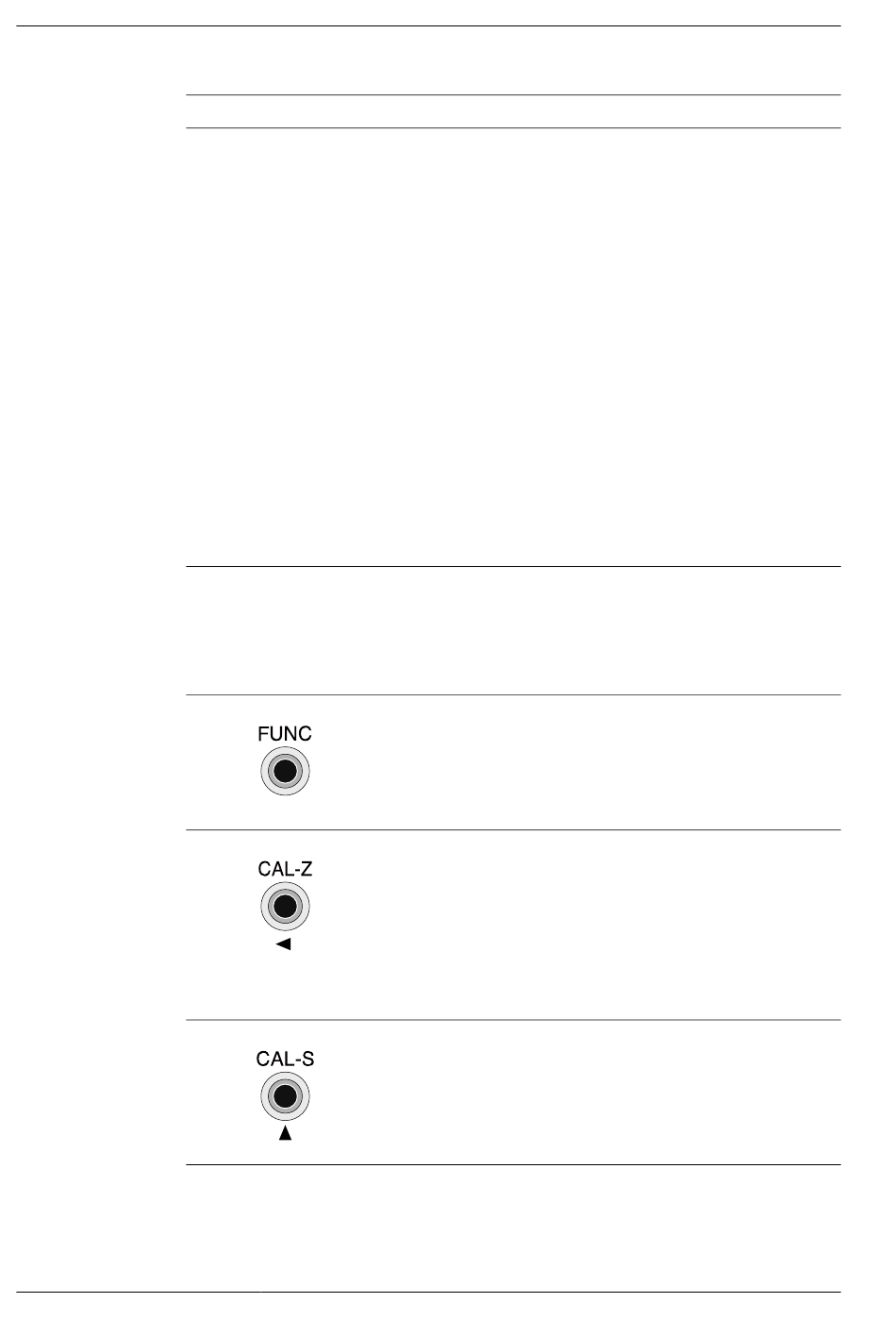

FUNC.-Taste
Schaltet das Gerät in den Funktionsmodus und in den jeweiligen
Zustand, bevor verschiedene Betriebsarten eingestellt werden.
Die Taste mindestens 2 Sekunden gedrückt halten, um in den Ein-
stellungsmodus für eine einfache Justierung zu wechseln.
6
CAL-Z/◀-Taste
Beim Vornehmen von Einstellungen wird der numerische Wert er-
höht. Die Taste mindestens 2 Sekunden gedrückt halten, um in
den Nullpunkteinstellungsmodus für einfache Justierung zu
wechseln.
Wenn die [CAL-Z/◀]-Taste und die [CAL-S/▲]-Taste gemeinsam
2 Sekunden lang gedrückt werden, wird die Einstellungsanzeige
zum Sperren der einfachen Justierung angezeigt.
CAL-S/▲-Taste
7
Beim Einstellen eines Werts wird die ausgewählte Zifer um 1 er-
höht. Beim Vornehmen von Einstellungen wird der numerische
Wert erhöht. Die Taste mindestens 2 Sekunden gedrückt halten,
um in den SPAN-Einstellungsmodus für einfache Justierung zu
wechseln.
3 Beschreibung und Funktion der einzelnen Teile
Statusanzeige
Blinkt beim Senden.
Blinkt beim Empfangen.
Minebea Intec
