RouterNode 2
(Handbuch)
Anschluss
O3
O2
O1.NC
O1.NO
O1.COM

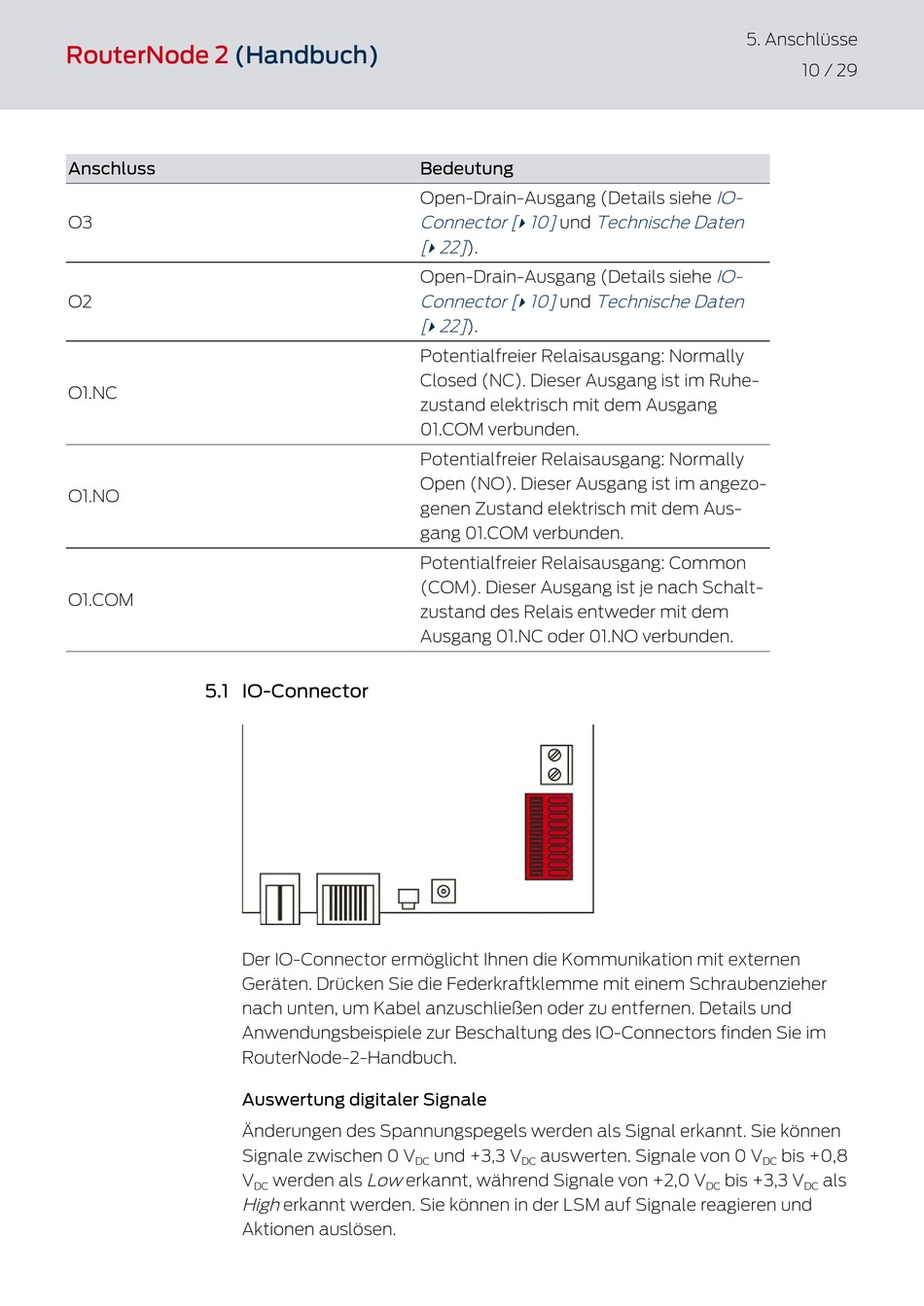

5.1 IO-Connector
Der IO-Connector ermöglicht Ihnen die Kommunikation mit externen
Geräten. Drücken Sie die Federkraftklemme mit einem Schraubenzieher
nach unten, um Kabel anzuschließen oder zu entfernen. Details und
Anwendungsbeispiele zur Beschaltung des IO-Connectors finden Sie im
RouterNode-2-Handbuch.
Auswertung digitaler Signale
Änderungen des Spannungspegels werden als Signal erkannt. Sie können
Signale zwischen 0 V
DC
V
werden als Low erkannt, während Signale von +2,0 V
DC
High erkannt werden. Sie können in der LSM auf Signale reagieren und
Aktionen auslösen.
Bedeutung
Open-Drain-Ausgang (Details siehe
Connector [
10]
und
}
[
22]
).
}
Open-Drain-Ausgang (Details siehe
Connector [
10]
und
}
[
22]
).
}
Potentialfreier Relaisausgang: Normally
Closed (NC). Dieser Ausgang ist im Ruhe-
zustand elektrisch mit dem Ausgang
01.COM verbunden.
Potentialfreier Relaisausgang: Normally
Open (NO). Dieser Ausgang ist im angezo-
genen Zustand elektrisch mit dem Aus-
gang 01.COM verbunden.
Potentialfreier Relaisausgang: Common
(COM). Dieser Ausgang ist je nach Schalt-
zustand des Relais entweder mit dem
Ausgang 01.NC oder 01.NO verbunden.
und +3,3 V
auswerten. Signale von 0 V
DC
5. Anschlüsse
IO-
Technische Daten
IO-
Technische Daten
DC
bis +3,3 V
DC
10 / 29
bis +0,8
als
DC
