aisladas, ya que la cuchilla puede tocar su propio cable
de alimentación: Cortar un cable en "tensión" puede
poner "en tensión" las partes metálicas accesibles de la
máquina y provocar un choque eléctrico sobre el usuario.
Para cualquier manipulación de la máqui-
na, desconectarla de la red eléctrica como
medida de seguridad para el operario.
2. CARACTERÍSTICAS TÉCNICAS
Potencia...............................................................800 W
Revoluciones...................................................10.000/min
Cuchilla.........................................................Ø 100x22x4 mm
Profundidad máx.fresado..........................................20 mm
Peso....................................................................................3,200 Kg
Nivel de Presión acústica Ponderado A...........................92 dBA
Nivel de Potencia acústica Ponderada A.......................103 dBA
Incertidumbre de la medición.......................................K = 3 dBA
¡Usar protectores auditivos!
Nivel total de emisión de vibraciones...................a
Incertidumbre de la medición.....................................K: 1,5 m/s
3. EQUIPO ESTANDAR
El equipo estandar incluye: maletin de transporte, fresa
de metal duro, aceitera de engrase, llaves de servicio y
tobera aspiración.
4. DESCRIPCIÓN GENERAL
DE LA ENSAMBLADORA AB111N
La ensambladora AB111N esta especialmente diseñada
para realizar el ranurado en paneles para la colocación
de pastillas de ensamblaje. Su cabezal regulable en
altura y ángulo permite la realización de cualquier tipo
de ensamblaje con gran rapidez y precisión. La máquina
va equipada con salida de viruta canalizada y conector
para acoplar toma de aspiración externa.
5. REGULACIÓN DE PROFUNDIDADES
Para láminas de nº0, nº10 o nº20 (Fig. 1, 2, 3) situar
el regulador en posición 0, 10 o 20 respectivamente,
obteniendo así una profundidad de 8, 10 o 12 mm.
Para láminas del nº 6 (Fig. A), deberá graduar la salida
de la sierra a su máxima profundidad 20 mm, del modo
indicado en el apartado 11.
6. PASTILLAS DE MADERA
Pastillas nº0 Ref.1405001: Medidas: 45x15x4 mm.
Pastillas nº10 Ref.1405002: Medidas: 55x19x4 mm.
Pastillas nº20 Ref.1405003: Medidas: 63x24x4 mm.
Pastillas nº 6 Ref. 1405004: Medidas: 85x30x4 mm.

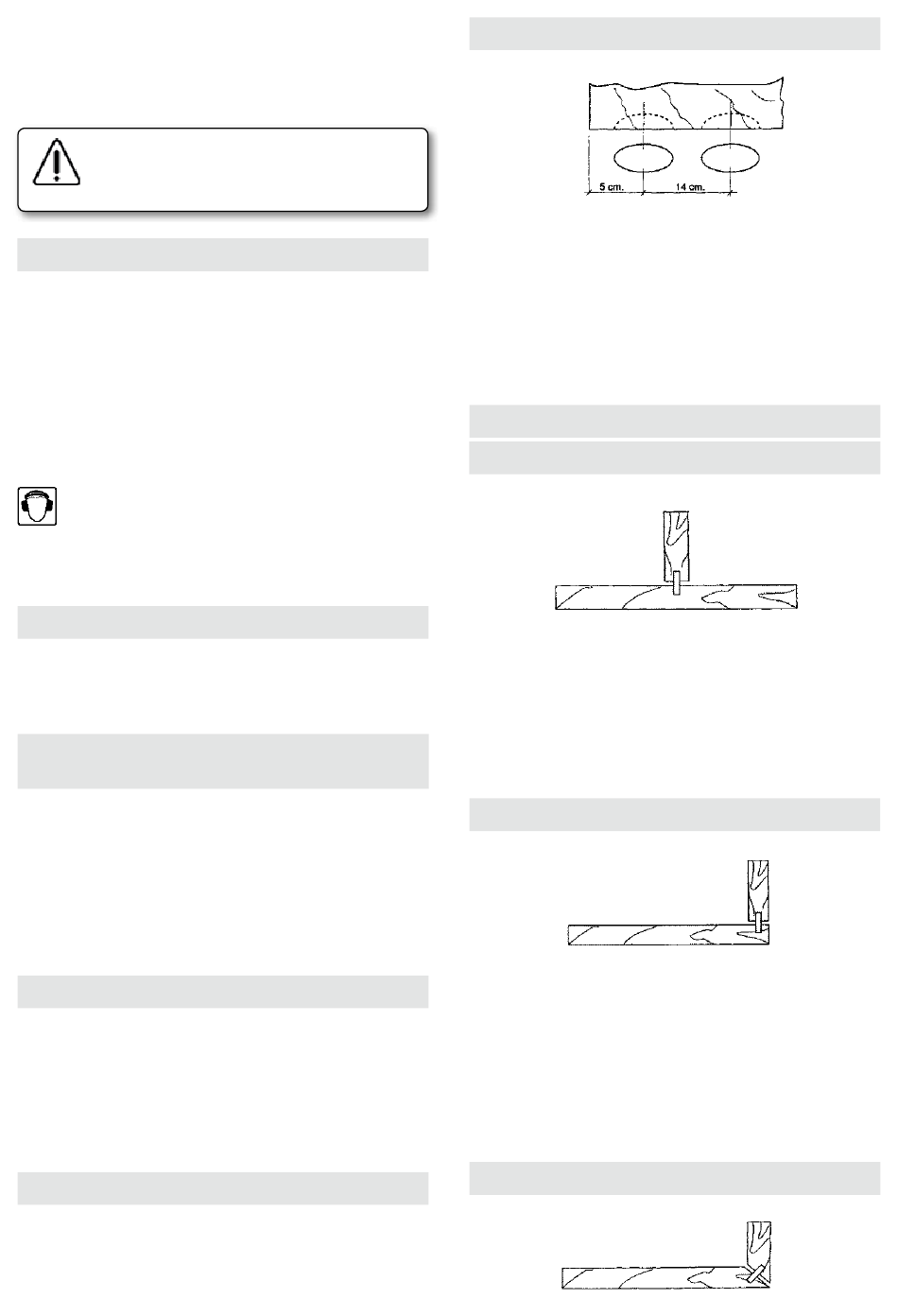

7. DISTRIBUCIÓN DE LAS RANURAS
Un trazo de lápiz es suficiente. (Fig. 4 y 5). Situar la
referencia de la máquina frente al mismo. (Fig. 6, 7, 8)
Los trazos se efectúan con la ayuda de un metro, una
plantilla o incluso a ojo.
Para la colocación de la pastilla del nº 6 son necesarias
dos ranuras contiguas, por lo que deberá efectuar dos
trazos a una separación de 15 mm entre ellos.
8. ENSAMBLAJE
8.1 ENSAMBLAJE EN MEDIO DEL TABLERO
: 4,7 m/s
2
h
2
.......... ....
Para tableros de 16, 19 y 22 mm (para tableros mayores
utilizar el frontal móvil y el frontal abatible): Situar la
pieza a ensamblar, al borde del trazo de lápiz previamente
marcado, según se indica en la (Fig. 9). Fresar las ranuras
verticales según se indica en la (Fig. 10), y las horizontales
según la (Fig. 11). Encolar y montar (Fig. 12).
8.2 ENSAMBLAJE DE UN EXTREMO
.......... ....
Para cualquier espesor del tablero, utilizar el frontal
móvil y el frontal abatible. Colocar el frontal móvil a
la altura deseada o del espesor del tablero. Colocar el
frontal abatible en posición de 90° y efectuar la ranura
(Fig. 13 y 14). Encolar y montar (Fig. 17). El desplaza-
miento máximo del frontal móvil, sobre el centro de la
fresa de corte es de 45 mm (Fig. 15 y 16).
8.3 ENSAMBLAJE EN INGLETE
............. .
..............
