il regolatore sulle posizioni 0, 10 o 2 rispettivamente. Si
otterranno profondità di 8, 10 o 12 mm.
Per pastiglie nº6 (Fig. A), occorre graduare l'uscita della
sega alla sua massima profondità 20 mm, come indicato
nel paragrafo 11.
6. PASTIGLIE DI LEGNO
Pastiglie nº 0 Rif. 1405001: Dimensioni: 45x15x4
Pastiglie nº 10 Rif. 1405002: Dimensioni: 55x19x4
Pastiglie nº 20 Rif. 1405003: Dimensioni: 63x24x4
Pastiglie nº 6 Rif. 1405004: Misure: 85x30x4 mm

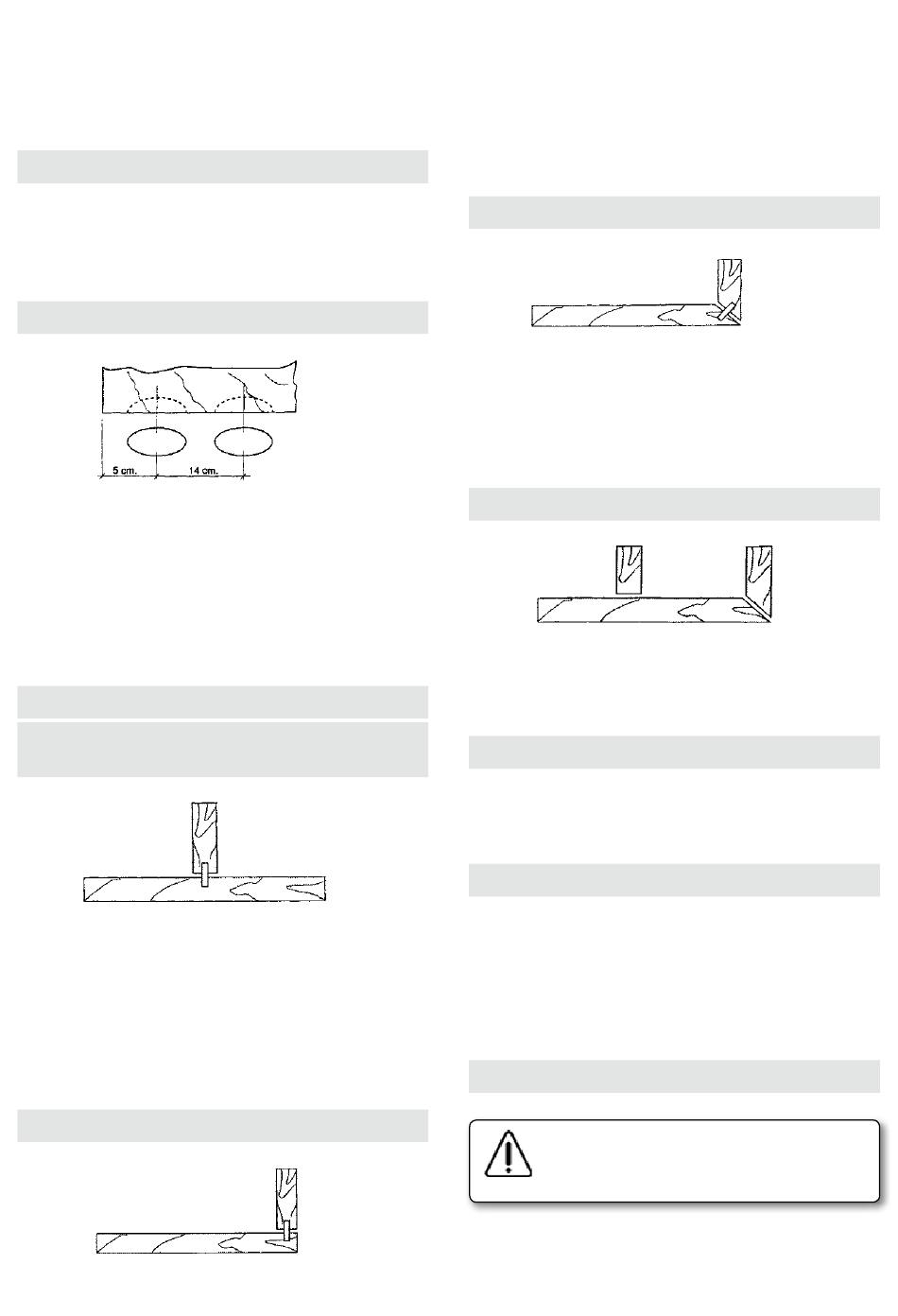

7. DISTRIBUZIONE DELLE SCANALATURE
..............
E'sufficiente tracciarle con una matita. (Fig. 4 e 5).
Situare la guida di riferimento della macchina sulla
linea tracciata a matita. (Fig. 6, 7, 8). Tracciare le linee
servendosi di un metro, di una sagoma oppure a occhio.
Per sistemare la pastiglia del nº 6 occorrono due scana-
lature contigue, per cui dovrete eseguire due tracciati
con una separazione di 15 mm tra loro.
8. ASSEMBLAGGIO
8.1 GIUNZIONI IN MEZZO A UN
PANNELLO PIANO
..............
Pannelli da 16, 19 e 22 mm (per pannelli più spessi, utiliz-
zare la guida di appoggio mobile e la guida abbassabile):
Sistemare il pezzo da incastrare sul margine della linea
previamente tracciata con la matita, come indicato nella
(Fig. 9). Fresare le scanalature verticale, come indicato
nella (Fig. 10), e quelle orizzontali, come da (Fig. 11).
Incollare e montare (Fig. 12).
8.2 GIUNZIONI A UNA ESTREMITA
..............
Per pannelli di qualsiasi spessore, utilizzare la guida
16
mobile e la guida abbassabile.
Sistemare la guida mobile all'altezza desiderata o a
quella dello spessore del pannello.
Sistemare la guida abbassabile a 90° e eseguire la sca-
nalatura. (Fig. 13 e 14). Incollare e montare. (Fig. 17)
Lo spostamento massimo del frontale mobile sul centro
della fresa di taglio è di 45 mm. (Fig.15 e 16).
8.3 GIUNZIONE AD ANGOLO
..............
Per pannelli di qualsiasi spessore e di qualsiasi angolo,
utilizzare la guida mobile e la guida abbassabile. (Fig.
18 e 19) Esempio: TAGLIO A 45°. Sistemare alla distanza
desiderata la guida mobile e la guida abbassabile a 45°
(Fig. 20 e 21). Incollare e montare. (Fig. 22)
8.4 GIUNZIONE DI CORNICI
..............
E'possibile eseguire giunzioni di cornici, ad angolo
oppure squadrate. E'consigliabile mettere due pastiglie
se lo spessore è maggiore di 25 mm. (Fig. 23, 24 e 25)
8.5 GIUNZIONE LONGITUDINALE
Per eseguire giunzioni longitudinali, sistemare la guida
mobile secondo lo spessore del pannello e procedere
come indicato nelle figure (Fig. 26, 27 e 28).
9. MESSA IN FUNZIONE
Per la messa in funzione dell'apparecchio, spingere in
avanti l'interruttore R (Fig. 14), che rimarrà bloccato in
posizione di funzionamento.
Per spegnere l'apparecchio, basta premere sulla parte
posteriore dell'interruttore, che ritornerà automatica-
mente in posizione di riposo.
10. CAMBIO DEL DISCO
Prima di realizzare qualsiasi intervento di
manutenzione, scollegare l'apparecchio
dalla rete elettrica.
Estrarre le viti A che mantengono chiuso il coperchio.
(Fig. 29)
Separare la base dal corpo della macchina (Fig. 30)
