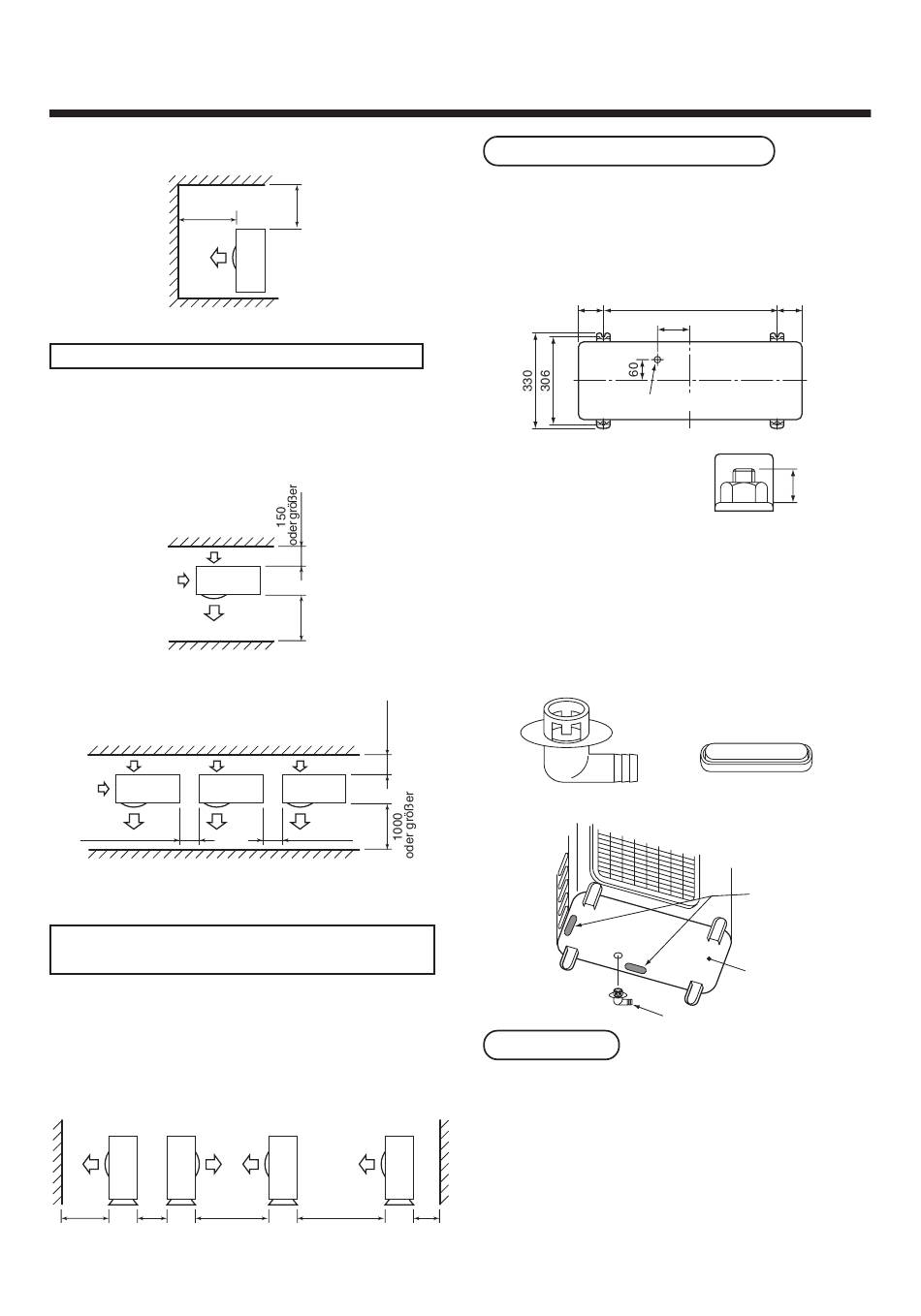

Installation Der Außeneinheit; Hindernisse Auf Der Vorder- Und Rückseite; Reiheninstallation - Vorder- Und Rückseiten Zeigen Zueinander; Als Beispiel - Toshiba RAV-SM563AT-E Installationshandbuch

3
VORBEREITUNGEN FÜR DIE INSTALLATION
<Hindernis auf der Oberseite>
1000
oder größer
Hindernisse auf der Vorder- und Rückseite
Öffnen Sie die Oberseite sowie die rechte und die linke
Seite.
Die Höhe des Hindernisses an Vorder- und Rückseite
muß kleiner sein als die Höhe der Außeneinheit.
<Standardinstallation>
1. Einzelgerät
2. Zwei oder mehr Einheiten in Reihe geschaltet
300
oder größer
Reiheninstallation - Vorder- und Rückseiten
zeigen zueinander
Öffnen Sie die Oberseite sowie die rechte und die linke
Seite.
Die Höhe des Hindernisses an Vorder- und Rückseite
muß kleiner sein als die Höhe der Außeneinheit.
<Standardinstallation>
1000
300
1500
oder größer
oder größer
oder größer
1000
oder größer
1000
oder größer
200
oder größer
300
oder größer
2000
oder größer oder größer
Installation der Außeneinheit
• Prüfen Sie vor der Installation die Stabilität und die
Ebenheit des Installationsortes, um eine übermäßige
Geräuschentwicklung zu vermeiden.
• Befestigen Sie entsprechend der nachfolgenden
Zeichnung die Basis fest mit Ankerbolzen.
(Ankerbolzen, Muttern M10 × 4 Paare)
90
Der Bolzen darf maximal
15 mm überstehen.
• Erfolgt der Wasserablauf über einen Schlauch,
installieren Sie den Drainage-Nippel und die
Wasserdichte Gummikappe und verwenden Sie einen
Schlauch (Innendurchmesser 16 mm), wie er überall
erhältlich ist. Dichten Sie die Schrauben mit Silikon
ab, damit sich kein Kondenswasser bilden und herab
tropfen kann.
Unter bestimmten Bedingungen kann sich an diesen
Stellen Kondenswasser bilden.
Drainage-Nippel

Als Beispiel

Wenn bei Außentemperaturen unter dem Gefrierpunkt
bei 0 °C oder darunter kontinuierlich über längere Zeit
der Heizbetrieb ausgeführt wird, kann das Ablassen des
Abtauwassers durch das Gefrieren der Bodenplatte
unter Umständen nicht möglich sein, wodurch Probleme
am Gehäuse oder Ventilator verursacht werden können.
Für die sichere Installation des Klimageräts wird die
bauseitige Bereitstellung einer Frostschutzheizung
empfohlen.
200
Wenden Sie sich für nähere Informationen hierzu an
Ihren Fachhändler.
33
600
108
Ablauföffnung Ø25
Wasserdichte Gummikappe
Wasserdichte
Gummikappe
Bodenplatte
Drainage-Nippel
90
15 mm
oder weniger
