Restrictieschuif
Om een goede werking van het toestel te waarborgen
dient men de restrictieschuif zo in te stellen, dat het
toestel optimaal wordt afgesteld op het klantspecifieke
pijpensysteem.
De restrictieschuif wordt los meegeleverd en moet in het
toestel worden geplaatst zoals aangegeven in fig. 7. Na het
afstellen kan de restrictieschuif vastgezet worden met de
inbusbout.
Instellen restrictie:
• Als de berekende totale lengte van het pijpensysteem 1-12
meter bedraagt (plaatje 1, 2 & 3).
Restrictieschuif op 40 mm.
Schuif de restrictieschuif in totdat deze niet verder kan, de
opening is dan automatisch 40 mm.
• Als er wordt aangesloten met 1-1,5 meter pijp vertikaal,
een 90° bocht en een muurdoorvoer.
Geen restrictieschuif.
• Als er wordt aangesloten met 1-1,5 meter vertikaal, een
90° bocht en 1-4 meter horizontaal als in plaatje 4.
Geen restrictieschuif.
In figuur 3 is geïllustreerd hoe de totale lengten moeten
worden berekend.
Aansluiting van de gastoevoer
Het toestel wordt standaard geleverd met een 40 cm lange
flexibele RVS gasaansluiting met nippel G3/8" om een
snelle en eenvoudige installatie mogelijk te maken. Gebruik
in de toevoerleiding een gekeurde aansluitkraan met
koppeling (voor België moet deze B.G.V. gekeurd zijn).
Verder geldt:
• Ontlucht de toevoerleiding voordat het toestel wordt
vastgekoppeld.
• De bedieningskraan mag niet verdraaid worden bij het
aansluiten aan de gastoevoerleiding.
• Vermijd spanningen op de bedieningskraan en leidingen.
• Controleer de aansluitingen op gasdichtheid.

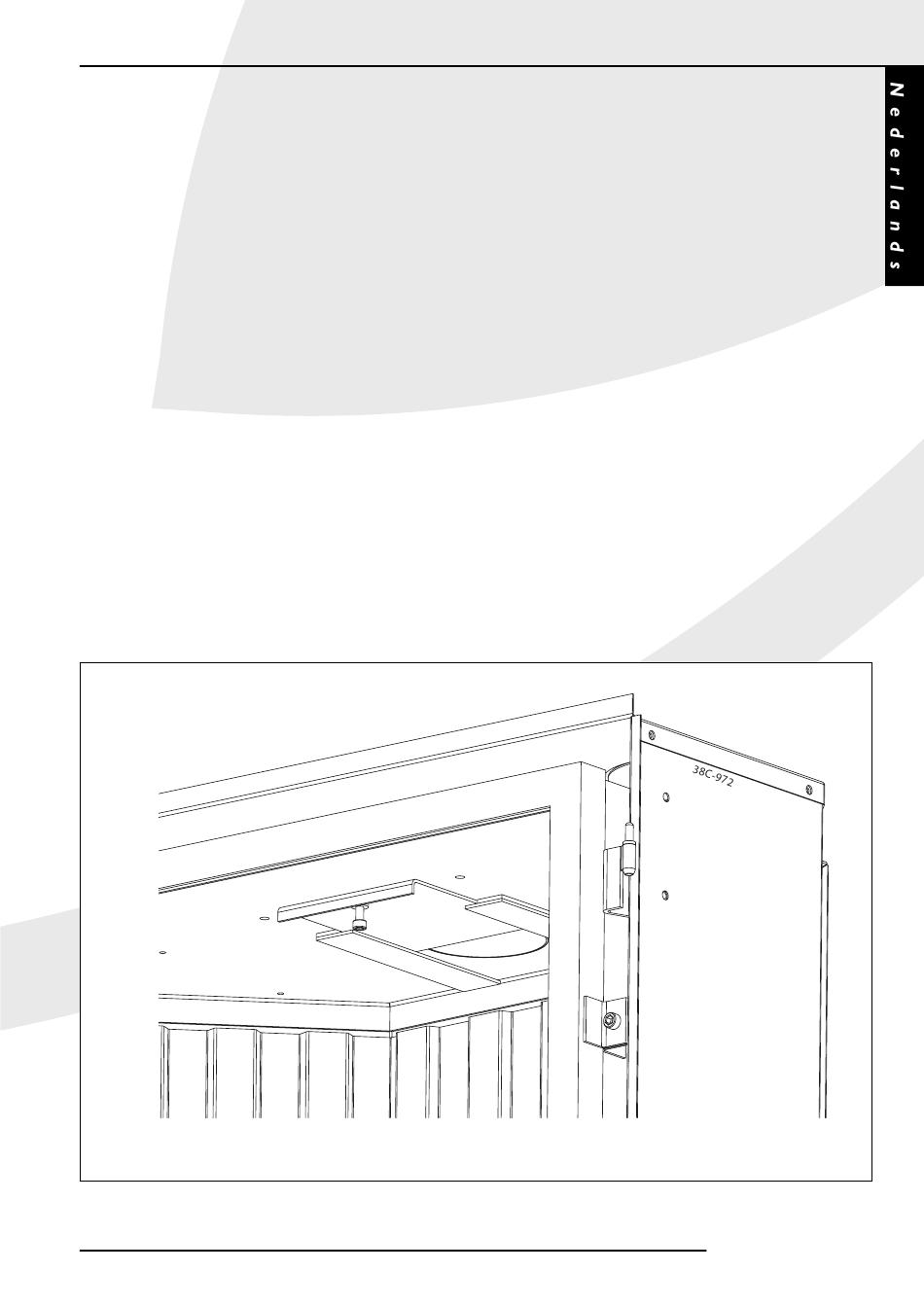

fig. 7
5
INSTALLATIEVOORSCHRIFT
Avanto / Concerto
