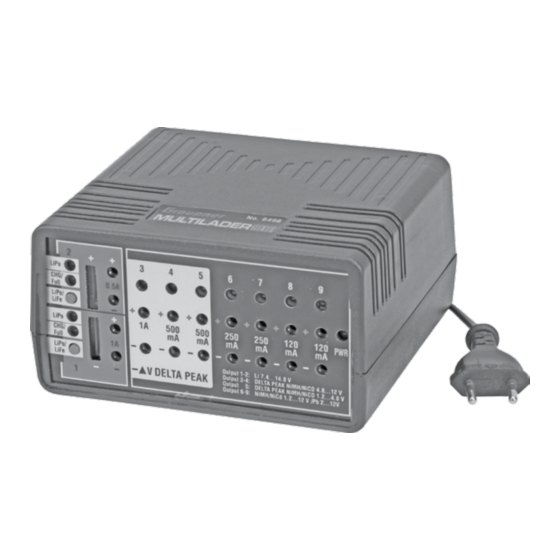

MULTILADER 9E
Mikroprozessorgesteuertes Hochleistungs-Ladegerät für NiCd- / NiMH-, LiPo-/LiFe- und Pb-Akkus
Micro-processor controlled high-performance fast charger, discharger
and battery conditioner for Ni-Cd / Ni-MH, LiPo / LiFe and lead-acid batteries
Chargeur rapide à grande puissance piloté par micro-processeur pour la charge rapide, la décharge
et le cyclage des accus NiCd, NiMH, LiPo/LiFe et des accus Pb
DEUTSCH Seite 2
G R A U P N E R / S J GmbH D - 7 3 2 3 0 K I R C H H E I M / T E C K G E R M A N Y
Keine Haftung für Druckfehler! Änderungen vorbehalten!
BEDIENUNGSANLEITUNG
OPERATING MANUAL
INSTRUCTIONS D´UTILISATION
Ladestrom bis 1 A
Eingebauter Balancer für Li-Akkus
Max. charge current 1 A
Balancer function for Li-batteries
Courant de charge jusqu'à 1 A
Balancer intégré pour accus LiPo
ENGLISH page 16
Best.-Nr. 6498
Order No.6498
Réf N°.6498
FRANÇAIS page 29
PN.QG-01
1
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für GRAUPNER MULTILADER 9E
Inhaltszusammenfassung für GRAUPNER MULTILADER 9E
- Seite 1 Order No.6498 Réf N°.6498 BEDIENUNGSANLEITUNG OPERATING MANUAL INSTRUCTIONS D´UTILISATION MULTILADER 9E Mikroprozessorgesteuertes Hochleistungs-Ladegerät für NiCd- / NiMH-, LiPo-/LiFe- und Pb-Akkus Ladestrom bis 1 A Eingebauter Balancer für Li-Akkus Micro-processor controlled high-performance fast charger, discharger and battery conditioner for Ni-Cd / Ni-MH, LiPo / LiFe and lead-acid batteries Max.
-
Seite 2: Inhaltsverzeichnis
Benutzer des Ladegeräts unbedingt mit auszuhändigen. 1. Bestimmungsgemäße Verwendung Mit dem Multilader 9E haben Sie ein ausgereiftes Produkt mit überragenden Eigenschaften erworben. Durch den Einsatz modernster Halbleitertechnologie werden überragende Ladeeigenschaften, einfache Bedienbarkeit und optimale Zuverlässigkeit erreicht, die normalerweise nur in deutlich teureren Geräten zu finden sind. -
Seite 3: Symbole Und Deren Bedeutung
Vermeiden Sie Kurzschlüsse mit dem Ladeausgang bzw. dem Akku. Lassen Sie das Ladegerät niemals unbeaufsichtigt an der Stromversorgung angeschlossen. Nur in Räumen mit Rauchmelder benutzen! Es darf nur ein zu ladender Akku an den Ladeanschluss angeschlossen werden. Bedienungsanleitung Multilader 9E... -
Seite 4: Hinweise Zum Umgang Mit Akkus
LiIo/LiPo-Zellen sollten 3 V pro Zelle niemals unterschreiten, um eine optimale Lebensdauer zu erreichen. Beim Kauf von Akkus auf gute Qualität achten, neue Akkus zunächst nur mit kleinen Strömen aufladen und erst allmählich an höhere Ströme herantasten. Bedienungsanleitung Multilader 9E... -
Seite 5: Allgemeine Betriebshinweise
Nur bei ausdrücklich als schnellladefähig bezeichneten Akkus darf der Normalladestrom überschritten werden. Als NORMAL-LADESTROM wird der Strom bezeichnet, der 1/10 des Nennwertes der Kapazitätsangabe beträgt (z. B. bei einer Kapazitätsangabe von 1,7 Ah beträgt der Normalladestrom 170 mA). Bedienungsanleitung Multilader 9E... -
Seite 6: Haftungsausschluss
Verwendung und Wartung des Ladegerätes können von der Fa. GRAUPNER/SJ nicht überwacht werden. Daher über nimmt die Fa. GRAUPNER/SJ keinerlei Haftung für Verlu ste, Schäden oder Kosten, die sich aus fehlerhafter Verwendung und Betrieb ergeben oder in irgendei ner Weise damit zusammenhängen. -
Seite 7: Reinigung Und Wartung
G2 (AMP/G2,5) JR-Sender Best.-Nr. 3371 Best.-Nr. 3011 Best.-Nr. 3037 Best.-Nr. 3021 Best.-Nr. 3022 Verwenden Sie nur Original-Ladekabel mit ausreichendem Drahtquerschnitt. 8. Bedienelemente Balancer-Anschluss Netzschalter EH für Graupner LiPo- (Gehäuserückseite) Balancerstecker Ladekontroll-LED‘s LiPo-Aus- wahl-LED POWER-LED LiXX Lade- Netzkabel kontroll-LED 100~240 V AC für internes... -
Seite 8: Inbetriebnahme
0~500 mA NiMh/NiCd Akku-Pack mit 1~4 Zellen 0~500 mA NiMh/NiCd Akku-Pack mit 1~10 Zellen 0~250 mA NiMh/NiCd Akku-Pack mit 1~10 Zellen 0~250 mA NiMh/NiCd Akku-Pack mit 1~10 Zellen 0~120 mA NiMh/NiCd Akku-Pack mit 1~10 Zellen 0~120 mA Bedienungsanleitung Multilader 9E... - Seite 9 Deshalb muss der Ladevorgang von Hand beendet werden, wenn die richtige Ladezeit verstrichen ist. Bitte beachten: Die Ladezeit wird folgendermaßen berechnet: Ladezeit in Stunden = Akku-Kapaztät (AH) × 1.4 Ladestrom (A) Beispiel: 7.2V/1.5Ah - Akku: Ladezeit in Stunden = 1.5Ah × 1.4 = 3.5 Stunden 0.6A Bedienungsanleitung Multilader 9E...
- Seite 10 - Akku oder einzelne Zellen defekt. 5. Bauen Sie den Lader nicht auseinander! Bei unsachgemäßer Handhabung kann es zu elektrischen Schlägen kommen. 6. Entfernen Sie die Akkus und ziehen Sie den Lader von der Steckdose ab, wenn er nicht gebraucht wird. Bedienungsanleitung Multilader 9E...
-
Seite 11: Lithium-Ausgänge 1 Und
(1 C Ladestrom = Kapazitäts-Ladestrom. Beispiel: Bei einer Kapazität von z. B.: 1500 mAh ist der entsprechende 1 C Ladestrom = 1500 mA (1,5A)). Für eine optimale Ladung muss der Balancerstecker beim Laden an den Multilader 9E ange- schlossen sein. - Seite 12 4. Ist der Akku voll geladen, wechselt die Ladekontroll-LED zu grün. 5. Stecken Sie den Akku vom Ladekabel ab, anschließend den Balancerstecker. 6. Wenn Sie keine weiteren Akkus aufladen wollen, schalten Sie das Ladegerät mit dem Netzschalter aus und trennen es von der Stromversorgung. Beachte: Sie können die Ausgänge 1 und 2 gemeinsam betreiben, auch können an den Ausgängen unterschiedliche Akkutypen (LiPo/LiFe) geladen werden.
-
Seite 13: Technische Daten, Hinweise Zu Umweltschutz
110-240 V AC 50/60 Hz Gewicht ca. 530 g Abmessungen ca. (B x T x H) 154 mm x 144 mm x 85 mm Die angegeben Werte sind Richtwerte, die abhängig vom verwendeten Akkuzustand, Temperatur usw. abweichen können. Bedienungsanleitung Multilader 9E... -
Seite 14: Konformität
Verträglichkeit (2004/108/CE) bzw. die elektrische Sicherheit LVD (2006/95/CE) festgelegt sind. Zur Beurteilung des Erzeugnisses hinsichtlich elektromagnetischer Verträglichkeit wurden folgende Normen herangezogen: EN60335-1 EN 60335-2-29 EN62233 Diese Erklärung wird verantwortlich für den Hersteller/Importeur Graupner/SJ GmbH, Henriettenstr.96, 73230 Kirchheim/Teck abgegeben durch Ralf Helbing Geschäftsführer 73230 Kirchheim/Teck, den 30.04.2013... -
Seite 15: Herstellererklärung
Sollten sich Mängel an Material oder Verarbeitung an einem von uns in der Bundesrepublik Deutschland vertriebenen, durch einen Verbraucher (§ 13 BGB) erworbenen Gegenstand zeigen, übernehmen wir, die Fa. Graupner/SJ GmbH, Kirchheim/Teck im nachstehenden Umfang die Mängelbeseitigung für den Gegenstand. Rechte aus dieser Herstellererklärung kann der Verbraucher nicht geltend machen, wenn die Beeinträchti- gung der Brauchbarkeit des Gegenstandes auf natürlicher Abnutzung, Einsatz unter Wettbewerbsbedingun-... -
Seite 16: Intended Use
1. Intended use In the MULTILADER 9E you have acquired a mature product with an excellent performance. It incor- porates the latest semi-conductor technology to provide superior charging characteristics combined with simple operation and optimum reliability. These features can normally be expected only from much more expensive units. -
Seite 17: Symbols And Their Meaning
Avoid short-circuiting the charge output or the model battery with the car bodywork. Never leave the charger running or connected to the car battery unsupervised. Use only in area provided with smoke detectors! Only one battery may be connected to the unit for charging at any one time. Operating Manual Multilader 9E... -
Seite 18: Notes On Handling Rechargeable Batteries
LiIo / LiPo cells must never fall below 3.0 V per cell. Ignoring this will shorten the effective life of your batteries. When purchasing batteries we recommend that you buy good quality products exclusively. Start by charging new packs at low rates, and work up gradually towards higher currents. Operating Manual Multilader 9E... -
Seite 19: General Notes On Using The Charger
(slow) current if they are expressly stated to be rapid-charge capable. The STANDARD CHARGE CURRENT is 1/10 (one tenth) of the cells’ nominal capacity (e.g. for a 1.7 Ah pack the standard charge current is 170 mA. Operating Manual Multilader 9E... -
Seite 20: Liability Exclusion
Liability exclusion As manufacturers, we at GRAUPNER/SJ are not in a position to ensure that you observe the correct methods of operation when installing, using and maintaining this charger. For this reason we are obliged Operating Manual Multilader 9E... -
Seite 21: Cleaning And Maintenance
LiPo selec- tion LED POWER-LED LiXX charge Mains cable indicator LED 100~240 V AC for internal Selection key power supply LiPo/LiFe Charge outputs NiCd/ Charge outputs LiPo/ Charge putputs NiMH/Pb-batteries LiFe batteries NiCd/NiMH batteries ∆peak detection Operating Manual Multilader 9E... -
Seite 22: Using The Charger For The First Time
4~10 cells NiMh/NiCd Pack 0~500 mA 1~4 cells NiMh/NiCd Pack 0~500 mA 4~10 cells NiMh/NiCd Pack 0~250 mA 4~10 cells NiMh/NiCd Pack 0~250 mA 4~10 cells NiMh/NiCd Pack 0~120 mA 4~10 cells NiMh/NiCd Pack 0~120 mA Operating Manual Multilader 9E... - Seite 23 Charge current (A) Example: 7.2V/1.5Ah battery: Charge time in hours = 1.5Ah × 1.4 = 3.5 hours 0.6A Rechargeable battery types Nickel-Metal-Hydride batteries (e.g. CS, P, RC series etc.) with a capacity of 0.25-7Ah. These sealed, Operating Manual Multilader 9E...
-
Seite 24: Lithium Outputs 1 And
The directions in these instructions must be observed at all times when handling these batteries. Specific information and safety notes will also be found in the battery manufacturer’s technical information. The fundamental rule is that Lithium-based batteries may ONLY be charged using special chargers, Operating Manual Multilader 9E... -
Seite 25: Charge Lithium Batteries
If the battery manufacturer states a charge current lower than the 1C rate, then the capacity (charge current) must be reduced accordingly. For a optimally charge the balancer connector must be connected to the Multilader 9E. Problems caused by mistreating batteries: It is very dangerous to overcharge Lithium-Ion batteries, as they tend to react by gassing, overheating and even exploding. -
Seite 26: Specification, Environnemental Protection Notes
110-240 V AC 50/60 Hz Weight approx. 530 g Dimensions approx. (W x D x H) 154 mm x 144 mm x 85 mm The stated values are guidelines, and may vary according to battery state, temperature etc. Operating Manual Multilader 9E... -
Seite 27: Eu Conformity Declaration
EU CONfORmITy DEClARATION We hereby declare that the following product: MULTILADER 9E; Order-No. 6498 conforms with the essential protective requirements as laid down in the directive for harmonising the statutory directives of the member states concerning electro-magnetic interference (2004/108/CE) and LVD (2006/95/CE). -
Seite 28: Manufacturer's Declaration
If material defects or manufacturing faults should arise in a product distributed by us in the Federal Republic of Germany and purchased by a consumer (§ 13 BGB), we, Graupner/SJ GmbH, D-73230 Kirchheim/Teck, Germany, acknowledge the obligation to correct those defects within the limitations described below. -
Seite 29: Utilisation En Toute Conformité
été obtenues. Avec le chargeur MULTILADER 9E, presque tous les accus utilisés en modélisme pourront être chargés: les accus à électrodes frittées au cadmium-Nickel (NiCd), les accus hybrides au Nickel-Métal (NiMH), les accus au Lithium-Polymer (LiPo)/LiMn, les accus au LiFePO (LiFe) et les accus au plomb (Pb) à... -
Seite 30: Symboles Et Signification
être enroulés durant la charge. Ne jamais laisser le chargeur relié aux sources d’alimentation sans surveillance. Utiliser uniquement en zone pourvue de détecteurs de fumée! Un seul accu à charger devra être connecté sur la sortie de charge. Instructions d´utilisation Multilader 9E... -
Seite 31: Conseils Pour L'entretien Des Accus
3 V par élément dans le cas d’éléments LiLo/LiPo. Lors de l’achat d’un accu, veiller à sa bonne qualité, charger d’abord un accu neuf seulement avec de faibles courants et ensuite peu à peu avec des courants plus forts. Instructions d´utilisation Multilader 9E... -
Seite 32: Conseils Généraux D'utilisation
L’accu à charger sera connecté sur le chargeur par un cordon de charge adapté en respectant les polarités (rouge = pôle Plus, noir = pôle Moins). N’utilisez que les cordons de charge originaux, de section suffisante. Instructions d´utilisation Multilader 9E... - Seite 33 Le respect des instructions d’utilisation, ainsi que les méthodes d’installation, de fonctionnement et d’entretien de ce chargeur ne peuvent pas être surveillés par la Firme Graupner/SJ. En conséquence, nous déclinons toute responsabilité concernant la perte, les dommages et les frais résultants d’une utilisation incorrecte ainsi que notre participation aux dédommagements d’une façon quelconque.
-
Seite 34: Nettoyage Et Entretien
Il existe différents types de connecteurs sur les accus rechargeables dont les repères et les polarités varient d’un fabricant à l’autre. Pour cette raison, utiliser toujours des connecteurs de même fabrication et adaptés entre-eux. Les cordons de charge suivants d’origine Graupner sont disponibles : Prise Japonaise G2 (AMP/G2,5) -
Seite 35: Mise En Service
Pack d’accu NiMh/NiCd avec 1~4 éléments 0~500 mA Pack d’accu NiMh/NiCd avec 4~10 éléments 0~250 mA Pack d’accu NiMh/NiCd avec 4~10 éléments 0~250 mA Pack d’accu NiMh/NiCd avec 4~10 éléments 0~120 mA Pack d’accu NiMh/NiCd avec 4~10 éléments 0~120 mA Instructions d´utilisation Multilader 9E... - Seite 36 Temps de charge en heures = Capacité de l’accu (AH) x 1,4 Courant de charge (A) Exemple : Accu de 7,2 V/1,5 Ah : Temps de charge en heures = 1,5 Ah x 1,4 = 3,5 heures 0,6 A Instructions d´utilisation Multilader 9E...
- Seite 37 - L’accu ou un élément sont défectueux. 5. Ne démontez pas le chargeur ! Un remontage incorrect peut provoquer des décharges électriques. 6. Déconnectez l’accu et débranchez le chargeur de la prise du courant secteur lorsqu’il ne sera plus utilisé. Instructions d´utilisation Multilader 9E...
-
Seite 38: Programme De Charge Lithium (Sortie 1 Et 2)
1C (Courant de charge 1C = Intensité du courant de charge. Exemple : avec une capacité par ex. de 1500 mAh, le courant de charge correspondant 1C = 1500 mA (1,5 A). Pour une charge optimale, il faut que la prise Balancer soit branchée sur le chargeur Multilader 9E. Problèmes avec un mauvais traitement des accus Une surcharge des accus au Lithium est très dangereuse, car celle peut conduire à... - Seite 39 6. Si vous n’avez pas d’autres accus à recharger, coupez le chargeur avec son interrupteur et débran- chez son alimentation. A noter: Vous pouvez utiliser les sorties 1 et 2 en même temps et vous pouvez charger des accus de différents types (LiFe/LiPo) sur ces sorties. Instructions d´utilisation Multilader 9E...
- Seite 40 530 g Dimensions approx. (L x l x h) 154 mm x 144 mm x 85 mm Les valeurs indiquées sont indicatives et peuvent varier en fonction de l’état de la batterie, de la température, etc… Instructions d´utilisation Multilader 9E...
-
Seite 41: Protection De L'environnement
être démontés et retirés du produit et être remis à une collecte spécialisée pour produits électroniques. DéCLARATION DE CONFORMITé EG : Pour le produits suivant MULTILADER 9E Réf. N°6498 Nous confirmons que la compatibilité électronique correspond aux directives (2004/108/CE) et LVD LVD (2006/95/CE). -
Seite 42: Déclaration Du Fabricant
Lorsqu’un article que nous distribuons dans la République Fédérale d’Allemagne acquis par un con- sommateur (§ 13 BGB) présente un défaut de matière ou de fabrication, nous la Firme Graupner/SJ GmbH, Kirchheim Teck, prenons en charge la suppression du défaut de l’article dans les conditions ci après. -
Seite 43: Garantieurkunde
(+34) 97 77 55 32 0 shire cost if the product is found to be free of faults. NG242EG (+44) 16 36 61 05 39 La société Graupner/SJ GmbH, Henriettenstrasse 96, France 73230 Kirchheim/Teck, Allemagne, accorde sur ce produit Graupner Service France une garantie de 24 mois à... - Seite 44 Graupner/SJ GmbH Henriettenstraße 96 D-73230 Kirchheim/Teck Germany www.graupner.de Änderungen sowie Liefermöglichkeiten vorbehalten. Lieferung durch den Fachhandel. Bezugsquellen werden nachgewiesen. Für Druckfehler kann keine Haftung übernommen werden. Specifications and availability subject to change. Supplied through specialist model shops only. We will gladly inform you of your nearest supplier. We accept no liability for printing errors.
