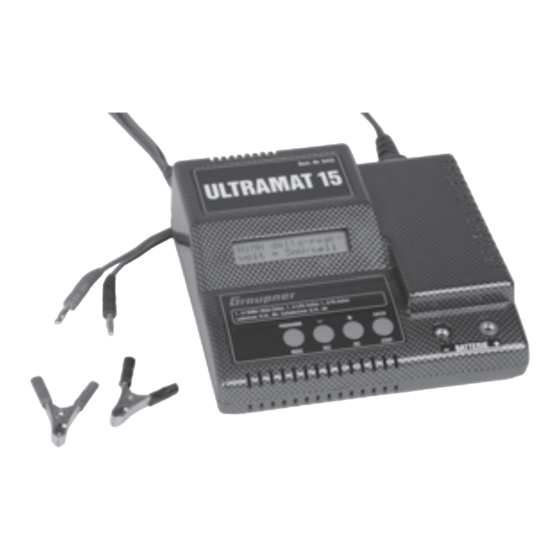

GRAUPNER Ultramat 15 Bedienungsanleitung

Mikroprozessorgesteuertes hochleistungs-schnelllade-, entlade-, und formierungsgerät für nicd- / nimh-, lipo-/liio- und pb-akkus ladestrom bis 8 a, entladestrom bis 5 a
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Best.-Nr. 6415
Order No.6415.67
Réf N°.6415.69
BEDIENUNGSANLEITUNG
OPERATING MANUAL
INSTRUCTIONS D´UTILISATION
ULTRAMAT 15
Mikroprozessorgesteuertes Hochleistungs-Schnelllade-,
Entlade-, und Formierungsgerät für NiCd- / NiMH-, LiPo-/LiIo- und Pb-Akkus
Ladestrom bis 8 A, Entladestrom bis 5 A
Micro-processor controlled high-performance fast charger, discharger
and battery conditioner for Ni-Cd / Ni-MH, Li-Po / Li-Io and lead-acid batteries
Max. charge current 8 A, max. discharge current 5 A
Chargeur rapide à grande puissance piloté par micro-processeur pour la charge rapide, la
décharge et le cyclage des accus NiCd, NiMH, Li-lo/Li-Po et des accus Pb
Courant de charge jusqu'à 8 A,
courant de décharge jusqu'à 5 A
DEUTSCH Seite 2
ENGLISH page 18
FRANÇAIS page 34
G R A U P N E R GmbH & Co. KG D - 7 3 2 3 0 K I R C H H E I M / T E C K G E R M A N Y
PN.LC-01
Keine Haftung für Druckfehler! Änderungen vorbehalten!
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für GRAUPNER Ultramat 15

Inhaltszusammenfassung für GRAUPNER Ultramat 15

  • Seite 1 Order No.6415.67 Réf N°.6415.69 BEDIENUNGSANLEITUNG OPERATING MANUAL INSTRUCTIONS D´UTILISATION ULTRAMAT 15 Mikroprozessorgesteuertes Hochleistungs-Schnelllade-, Entlade-, und Formierungsgerät für NiCd- / NiMH-, LiPo-/LiIo- und Pb-Akkus Ladestrom bis 8 A, Entladestrom bis 5 A Micro-processor controlled high-performance fast charger, discharger and battery conditioner for Ni-Cd / Ni-MH, Li-Po / Li-Io and lead-acid batteries Max.

  • Seite 2: Inhaltsverzeichnis

    Warn- und Sicherheitshinweise. Diese Anleitung ist an einem sicheren Ort aufzube- wahren und einem nachfolgenden Benutzer des Ladegeräts unbedingt mit auszuhändigen. Mit dem ULTRAMAT 15 haben Sie ein ausgereiftes Produkt mit überragenden Eigenschaften erworben. Durch den Einsatz modernster Halbleitertechnologie, gesteuert durch einen leistungsfähigen RISC- Microprozessor werden überragende Ladeeigenschaften, einfache Bedienbarkeit und optimale Zuver-...

  • Seite 3: Warn- Und Sicherheitshinweise, Bitte Unbedingt Beachten

    Verbinden Sie das Ladegerät nur direkt mit den Original-Anschlussleitungen und den Anschluss- klemmen direkt mit der Autobatterie. Der Motor des Kfz’s muss, solange der ULTRAMAT 15 mit dem Kfz in Verbindung steht, abgestellt sein! Die Autobatterie darf nicht gleichzeitig von einem anderen Ladegerät aufgeladen werden!

  • Seite 4: Allgemeine Betriebshinweise

    Senderladebuchsen enthalten meist eine Rückstromsicherung (Diode). Diese verhindert ein Beschädi- gen des Senders durch Verpolung oder Kurzschluss mit den blanken Enden der Ladekabelstecker. Eine Aufladung des Senderakkus mit dem ULTRAMAT 15 ist jedoch nur nach deren Überbrückung möglich - bitte unbedingt die Angaben in der Sender-Bedienungsanleitung beachten! Der für den Sender max.

  • Seite 5: Empfohlene Ladekabel, Polaritäten

    Die Einhaltung der Betriebsanleitung sowie die Bedingungen und Methoden bei Installation, Betrieb, Verwendung und Wartung des Ladegerätes können von der Fa. GRAUPNER nicht überwacht werden. Daher übernimmt die Fa. GRAUPNER keinerlei Haftung für Verluste, Schäden oder Kosten, die sich aus fehlerhafter Verwendung und Betrieb ergeben oder in irgendeiner Weise damit zusammenhängen.

  • Seite 6: Lade- Und Entladeprogramme

    6. Lade- und Entladeprogramme Die verschiedenen Möglichkeiten des Ladegeräts sind in 4 Programm-Gruppen aufgeteilt, die Sie in nachfolgend aufgeführter Reihenfolge mit der MODE-Taste (2 sek. drücken) anwählen können. Ni-Cd-Akku-Programme: Aufladen, Formieren, Entladen zur Ermittlung der Kapazitätsmenge, Rest- kapazität oder zur Zellenselektion. Ni-MH-Akku-Programme: Aufladen, Formieren Entladen zur Ermittlung der Kapazitätsmenge, Rest- kapazität oder zur Zellenselektion.

  • Seite 7: Inbetriebnahme

    _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ G r a u p n e r Der ULTRAMAT 15 meldet sich mit seinem Namen. _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _...
  • Seite 8 NiCd-Automatik-Programm In diesem Programm erkennt das Ladegerät den angeschlos- _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ N i C d - A u t o m a t i k senen Ni-Cd Akkutypen und passt den Ladestrom dement- _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ sprechend an, sodass eine Überlastung des Akkupacks L : 2 .

  • Seite 9: Nickel-Metall-Hydrid (Nimh) - Ladeprogramme

    NiCd-Delta-Peak (-∆ ∆ ∆ ∆ ∆ Peak) Ansprechspannung Die Ladeabschaltautomatik (Akku-Voll- _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ N i C d D e l t a - P e a k - erkennung) arbeitet nach dem millionen- _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ fach bewährten Delta-Peak-Verfahren...

  • Seite 10: Lithium-Programme

    NiMH-Entlade-Programm Dieses Programm dient z.B. zur Feststellung der Restkapazität _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ N i M H - E n t l a d e n oder zur definierten Entladung eines Sender-, Empfänger oder _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 1 .
  • Seite 11 Prinzipiell können Akkus auf Lithiumbasis NUR mit speziellen Ladegeräten geladen werden, die auf den jeweiligen Akkutyp (Ladeschlussspannung, Kapa- zität) eingestellt sind.Die Aufladung erfolgt anders als bei NiCd- oder NiMH-Akkus durch eine sog. Konstantstrom/Konstantspannungs-Methode. Der für die La- dung erforderliche Ladestrom ergibt sich aus der Akkukapazität und wird vom Ladegerät automatisch eingestellt.

  • Seite 12: Lithium-Typ-Auswahl-Programm

    Lithium-Typ-Auswahl-Programm Dies ist das wichtigste Einstellprogramm für Lithiumakkus. _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ L i t h i u m T y p In dieser Auswahl wird der Akkutyp eingestellt. _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ L i P o Dieser ist sehr sorgfältig einzustellen und zu überprüfen, da...
  • Seite 13 Pb-Manuell-Programm Bei diesem Programm wird vor dem Anstecken des zu _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ P b - M a n u e l l ladenden Akkus mit den INC / DEC-Tasten der für den Akku _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ L : 2 .

  • Seite 14: Displayanzeigen, Anzeige Der Zyklusdaten

    15. Displayanzeigen Lade- / Entladezeit Kapazität Programm _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ L a d . 1 2 : 5 6 0 0 3 2 1 _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ N C + 4 .

  • Seite 15: Fehler- Und Warnmeldungen

    17. Fehler- und Warnmeldungen Das Ladegerät ist mit einer Vielzahl an Schutz- und Überwachungseinrichtungen zur Kontrolle der einzelnen Funktionen und der Geräteelektronik ausgestattet. Eine Überschreitung von Grenzwerten führt in einigen Fällen zur automatischen Reduzierung der Geräteeinstellungen (z.B. Lade- oder Entlade- strom) oder zur Abschaltung des Ladevorganges (z.B.

  • Seite 16: Reinigung Und Wartung

    18. Reinigung und Wartung Das Ladegerät arbeitet wartungsfrei und benötigt daher keinerlei Wartungsarbeiten. Bitte schützen Sie es jedoch in Ihrem eigenen Interesse unbedingt vor Staub, Schmutz und Feuchtigkeit! Zur Reinigung das Ladegerät von Autobatterie und Akku trennen und nur mit einem trockenen Lappen (keine Reinigungsmittel verwenden!) leicht abreiben.

  • Seite 17: Technische Daten

    20. Technische Daten Akku: Ladeströme / Leistung 100 mA bis 8,0 A / max. 50 W mit Netzanschluss 100~240VAC 100mA bis 8,0A / max. 80W mit 12...15VDC-Anschluss am Eingang Entladeströme / Leistung 100 mA - 5 A / max. 20 W Ni-Cd &...
  • Seite 67 EG-Konformitätserklärung EMV: EN 61000-6-1 / EN 61000-6-3 Für das folgend bezeichnete Erzeugnis LVD: EN 60950-1 Ultramat 15; Best.-Nr. 6415, 6415.67, 6415.69 This declaration was produced by: wird hiermit bestätigt, dass es den wesentlichen Schutzanforderungen entspricht, die in der Richt- Graupner GmbH & Co. KG linie des Rates zur Angleichung der Rechtsvor- Henriettenstr.
  • Seite 68 Monaten warrantied for month garantie de mois Servicestellen / Service / Service après-vente Die Fa. Graupner GmbH & Co. KG, Henriettenstraße 94- 96. 73230 Kirchheim/Teck gewährt ab dem Kaufdatum Graupner-Zentralservice Servicehotline Graupner GmbH & Co. KG (+49)(01805) 472876 auf dieses Produkt eine Garantie von 24 Monaten.
