GRAUPNER U150 Anleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für GRAUPNER U150
Inhaltszusammenfassung für GRAUPNER U150

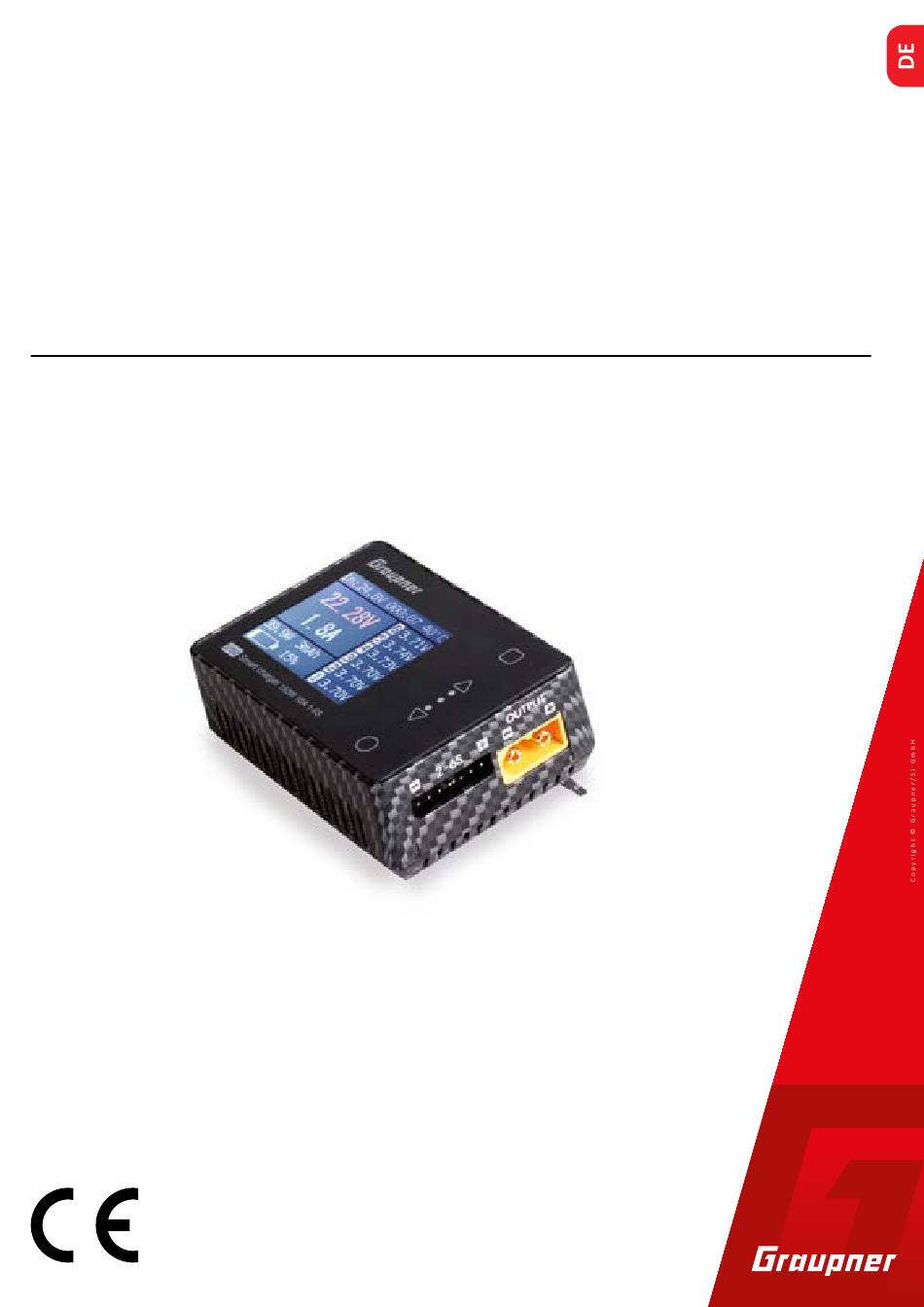

- Seite 1 Anleitung U150 Ladegerät Best.-Nr. 6472...
- Seite 2 2 / 24 Ladegerät U150...
-
Seite 3: Inhaltsverzeichnis
Leistungsausgang ................18 Drohnen laden ................19 Einstellungen ...................20 Andere Funktionen .................21 DE - VEREINFACHTE KONFORMITÄTSERKLÄRUNG ......22 Hiermit erklärt Graupner/SJ, dass das Ladegerät U150 der Richtli- nie 2014/53/EU entspricht..............22 Hergestellt für: ................22 Hersteller: ..................22 Vertrieb Europa: ................22 Hinweise zum Umweltschutz ............23 Wartung und Pflege ................23... -
Seite 4: Einführung
Einführung Vielen Dank, dass Sie sich für den U150 Graupner Ladegerät ent- schieden haben. Bitte lesen Sie diese Anleitung vor Gebrauch sorg- fältig durch. Lesen Sie diese Anleitung sorgfältig durch, um optimale Resultate mit Ihrem Ladegerät zu erzielen und vor allem um Ihre Modelle sicher zu steuern. -
Seite 5: Bestimmungsgemäße Verwendung
Derartige Auflagen können von Staat zu Staat unterschiedlich sein, diesen ist aber in jedem Fall Folge zu leisten. Hinweise 1. Das U150-Ladegerät ermöglicht den Eingang von 7-28V. Stellen Sie für einen optimalen Betrieb sicher, dass die Stromversorgung sta- bil ist, und achten Sie auf die Polarität der Anschlüsse. -
Seite 6: Technische Daten
VORSICHT Das Signalwort weist Sie auf mögliche leichte Verletzun- WARNUNG gen hin, das Signalwort auf mögliche schwere Verlet- zungen. Hinweis warnt Sie vor möglichen Fehlfunktionen. Achtung warnt Sie vor möglichen Sachschäden. 6 / 24 Ladegerät U150... -
Seite 7: Sicherheitshinweise
• Achten Sie darauf, dass alle Steckverbindungen fest sitzen. Beim Lösen der Steckverbindung nicht an den Kabeln ziehen. • Schützen Sie den U150 vor Staub, Schmutz, Feuchtigkeit. Setzen Sie ihn niemals Vibrationen sowie übermäßiger Hitze oder Kälte aus. Der Betrieb darf nur bei „normalen“ Außentemperaturen durchgeführt werden, d. ... -

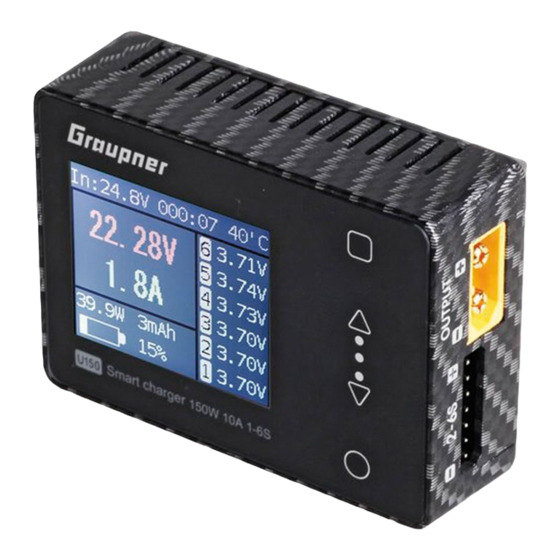

Seite 8: Produktbeschreibung
Produktbeschreibung Der U150 ist ein multifunktionales Lade- und Entladegerät, das Emp- fänger- und Servotestfunktionen sowie Funktionen für die Stromver- sorgung integriert. •LiPo, LiHV, LiFe und Lion 1-6S. NiMh 1-16s. Laden und Entladen des Akkus PB 1-12 und Balance-Management für Li-Akkus •... -
Seite 9: U150 Layout
Kühlung Schnellstart 1. Das 7-28-V-Netzteil wird an den Eingangsanschluss auf der Rück- seite des U150 angeschlossen 2. Das Display zeigt das Boot-Logo und bleibt 2 Sekunden lang 3. Begleitet von do-re-mi Bootup Sound 4. Der Startvorgang ist abgeschlossen. Die Anzeige wechselt in die Hauptseite, wie gezeigt 5. -
Seite 10: Laden Und Entladen
Schäden und zu Verbrennungen oder Feuer usw. führen. Seien Sie bitte doppelt vorsichtig. 2. Bitte verwenden Sie dieses Produkt nicht zum Laden von Akkus, bei den der Batterietyp nicht angegeben werden kann. 10 / 24 Ladegerät U150... -
Seite 11: Abschaltspannungseinstellung (Tvc)
5 mV bis 20 mV eingestellt werden. Tipps: 1. Nur für ein NiMh-Akku kann man den negativen Deltapeak Span- nungswert des Akkus einstellen 2. negativer Deltapeak Spannungswert: Spitzenspannungsabfall pro Zelle, wenn der NiMH-Akku voll ist 11 / 24 Ladegerät U150... -
Seite 12: Akku Einstellung
1. Bitte stellen Sie die Laderate auf 1-2C entsprechend der Akkuka- pazität ein. Wenn die Akkukapazität beispielsweise 2000 mAh beträgt, stellen Sie den Ladestrom auf 2,0-4,0 A ein. 2. Der Lade- und Entladestrom ist nur in den entsprechenden Betriebsmodus gültig. 12 / 24 Ladegerät U150... - Seite 13 Eingangsakkus eingestellt wurde, stoppt das Ladege- rät automatisch die Wiederherstellungsentladung. Das Einstellen einer hohen Überspannung kann die Eingangsquelle beschädigen. Stellen Sie den Eingangsgrenzwert nicht höher als die max. Lades- pannung des Akkus der Stromquelle ein. 13 / 24 Ladegerät U150...
-
Seite 14: Laden Und Entladen
5 3.74V: 5. Akkuspannung (balancieren) 6 3.71V: 6. Akkuspannung -.--V : Kein Akku angeschlossen Um die Lade- und Entladearbeit zu beenden, drücken Sie kurz auf [Zurück] in der Popup-Eingabeaufforderung und wählen Sie Been- den [OK] aus. 14 / 24 Ladegerät U150... - Seite 15 Wenn Sie eine feste Anzahl von Zellen einstellen, müssen Sie die gleiche Anzahl von Akkus anschließen. Achten Sie bei der Einstellung zur automatischen Erkennung der Anzahl der Akkuzellen darauf, ob die Anzahl der erkannten Zellen mit den tatsächlichen überein- stimmt. 15 / 24 Ladegerät U150...
-
Seite 16: Messung
Bewegen Sie den Cursor auf den Menüpunkt [SBUS] und drücken Sie [OK], um den kompatiblen Signaltest des SBus aufzurufen. Drücken Sie auf oder ab und schalten Sie die Kanäle 1-8 oder 9-16 oder die Statusanzeige um. . 16 / 24 Ladegerät U150... -
Seite 17: Akkumessung
Zyklus kann von 2,5 ms (400 Hz) bis 50,0 ms (20 Hz) eingestellt wer- den. Drücken Sie [auf] oder [ab] auf der Hauptausgabeseite, um den Cur- sor auf den Punkt [PPM] zu bewegen, drücken Sie dann [OK], um die PPM-Ausgabeschnittstelle wie unten gezeigt aufzurufen. 17 / 24 Ladegerät U150... -
Seite 18: Leistungsausgang
Bereich von 1-15A kann eingestellt werden. Start: Ausgang Start, startet die Ausgabe an den Ausgang, Ausgang Halt entspricht unterbrechen 12.0V 0.0A 0.0W: Aktueller Ausgangsstrom und Leistung des Hauptanschlusses. 000:04 : Ausgabezeit 41 ° C: aktuelle Innentemperatur des Gerätes. 18 / 24 Ladegerät U150... -
Seite 19: Drohnen Laden
CV CC: Arbeitsmodus. CV: constant voltage CC: constant current Tipp: Vor dem Aufladen darf der Akku nicht geöffnet werden. Automati- sche Aktivierung und Aufladung. Achtung Laden Sie einen normalen Akku in diesem Arbeitsmodus nicht auf, da der Akku das Gerät beschädigt werden kann. 19 / 24 Ladegerät U150... -
Seite 20: Einstellungen
Piepser: Der Ton des Summers kann ausgeschaltet werden oder auf 1-7 eingestellt werden. Themenstil: 1 = Hintergrund dunkel, 2 = Hintergrund hell (weiß). Sprache: Auswahl der Sprache: deutsch, englisch, französisch, itali- enisch, chinesisch Werkseinstellung: Setzt alle Einstellungen auf ihre Standardwerte zurück. 20 / 24 Ladegerät U150... -
Seite 21: Andere Funktionen
Geräte oder einen Sender mit USB-Ladefunktion (z.B. Graupner mz-12 PRO , mc-26, mc-28, mz-16, mz-32 aufzuladen.) 3. Energiesparende Erinnerung Wenn sich der U150 5 Minuten im Ruhezustand befindet, wird die Hintergrundbeleuchtung automatisch verringert. 4. Nach dem nächsten Laden und Entladen automatisch fortsetzen, den Akku 2 Sekunden lang ausstecken und dann auf den nächsten... -
Seite 22: De - Vereinfachte Konformitätserklärung
DE - VEREINFACHTE KONFORMITÄTSERKLÄRUNG Hiermit erklärt Graupner/SJ, dass das Ladegerät U150 der Richtlinie 2014/30/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der fol- genden Internetadresse verfügbar: www.graupner.de Hergestellt für: Graupner Co., Ltd Post Code: 14557 8th F, 202 Dong, Chunui Techno-Park II, 18, 198 Street... -
Seite 23: Hinweise Zum Umweltschutz
Zur Reinigung das Produkt nur mit einem trockenen Lappen (keine Reinigungsmittel verwenden!) leicht abreiben. Garantiebedingungen Die Fa. Graupner/SJ GmbH, Henriettenstrasse 96, 73230 Kirchheim/ Teck gewährt ab dem Kaufdatum auf dieses Produkt eine Garantie von 24 Monaten. Die Garantie gilt nur für die bereits beim Kauf des Produktes vorhandenen Matel- oder Funktionsmängel. - Seite 24 24 / 24 Ladegerät U150...
