Dustcontrol TPR 35 Betriebsanleitung Seite 26

Wartung

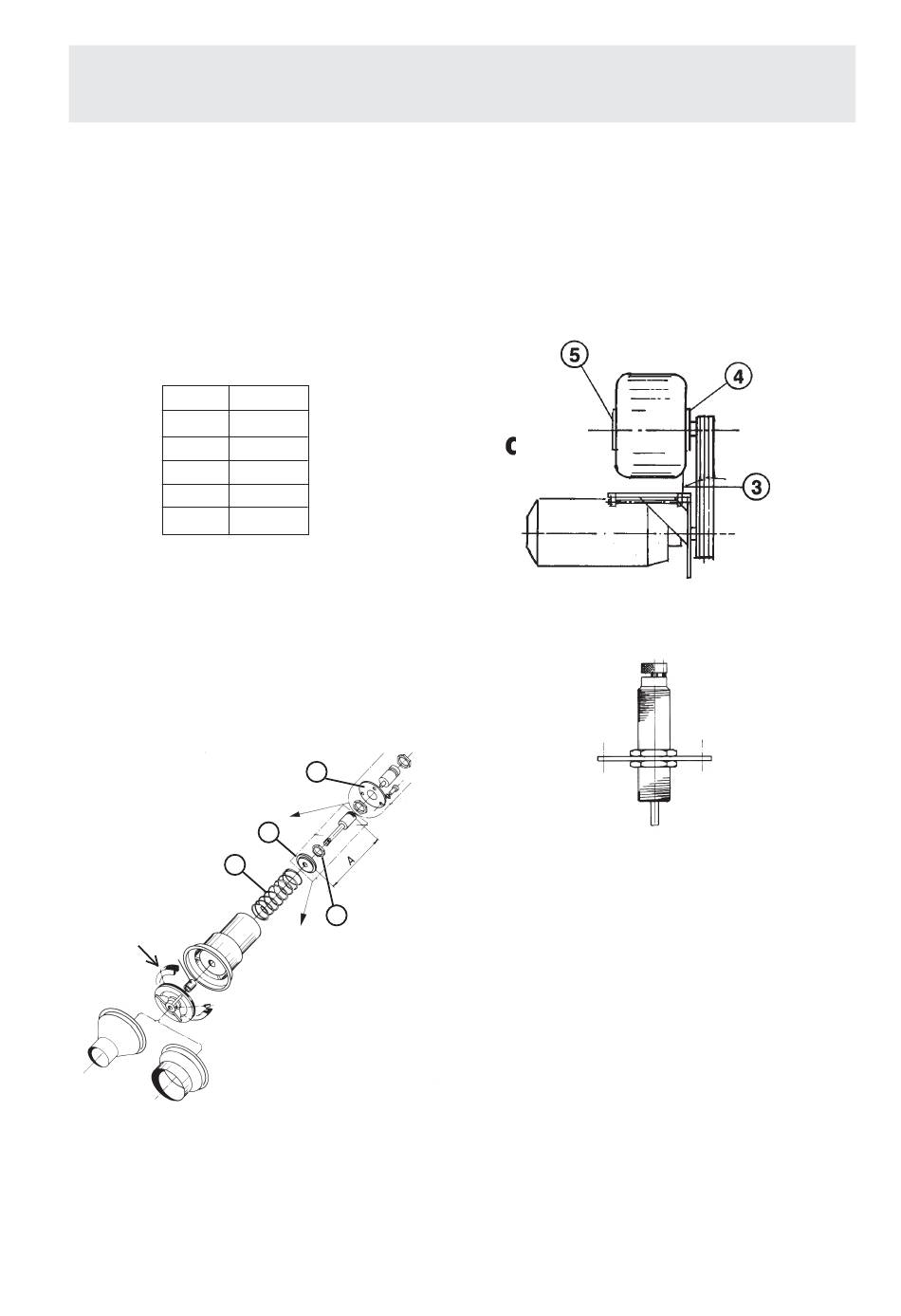

6. Kontrollieren Sie, dass die Scheiben nicht schief
sind und dass die Achsen parallell sind. Die Rie-
men sollen gerade gegen die Scheiben
einlaufen. Die inkellage der Pumpe kann mit der
Schraube (3)eingestellt werden (Fig. C).
7. Das Lager der Turbopumpe soll mit Dustcontrol
Lagerfett für Turbopumpen, Art Nr. 9928, gesch-
miert werden.
Schmierinterwalle
Δ p
22 kPa
25 kPa
28 kPa
30 kPa
40 kPa
8. Demontieren, Reinigen und Schmieren des
Vakuumventils (Fig D). Kontrollieren Sie die
Gummidichtung (Fig E) auf Undichte wie
Risse oder Verhartungen (Art. Nr. 4710).
Nachprüfen der Funktion des Dämpfers (F)
D
2.
E
Einstellung des Vakuumventils Unterdruck)
Das Vakuumventil ist auf einen nominellen Un-
terdruck (18 kPa) eingestellt. Wenn der Wert
geändert werden soll machen Sie wie folgt:
- Manometer an Saugseite anschliessen und
TPR 50
1500 h
1500 h
1000 h
750 h
-
1.
4.
3.
TPR 50, 30 kW - 26
Schmiering
- Pressen Sie Fett in den Schmiernippel des Vorder-
lagers ein (4). Siehe Fig. C.
- Kühlfl ansch (5) losschrauben. Zustand des Fettes
kontrollieren und ggf. neues Fett bis auf 2/3 des
Deckelvolumens einfüllen.
- O-Ring, Art. Nr 4789 austauschen und Kühlfl ansch
wiederbefestigen.
F
bei voller Drosselung messen.
- Strom abschalten und Unterdruckventil
demontieren.
- Dämpfungsdeckel (1) abnehmen und Abstand
A messen.
- Justierung durch Lösen der Kontermutter (3).
Federteller (4) danach drehen. Ein Zusam-
men-drücken der Feder (2) um 1,5 mm gibt
einen um ca 1 kPa höheren Unterdruck.
- Montieren und Unterdruck kontrollieren.
9. Überprüfen dass Anschlüsse und Kabel intakt
sind.
10. Befestigen Sie die Schutzbleche, schalten Sie
den Strom ein und machen Sie einen Versuch-
slauf der Pumpe.
Part No 9050
