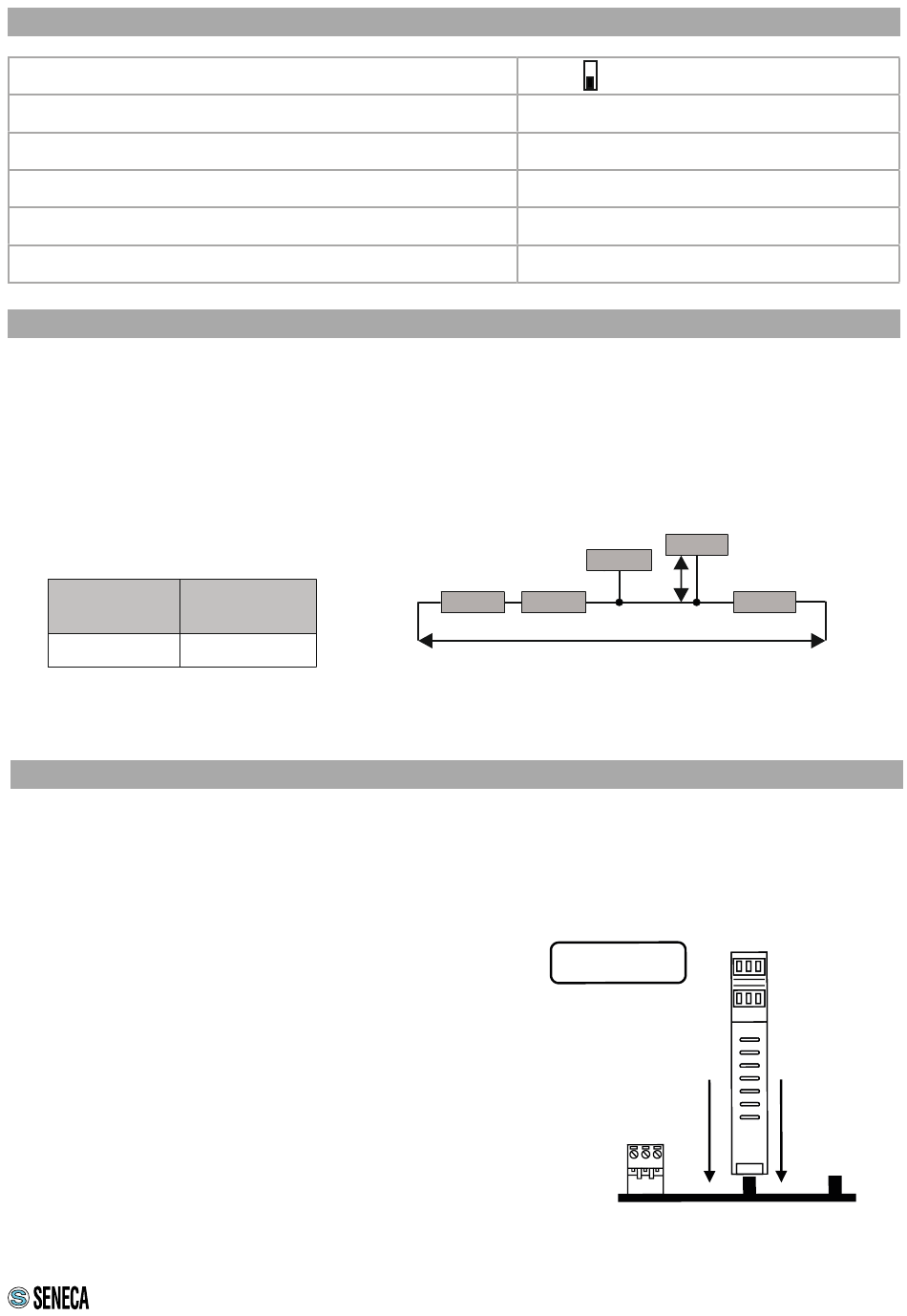

KONFIGURIERUNG DER WERKSPARAMETER
Alle DIP-Switches auf
Kommunikationsparameter des ModBus-Protokolls sind:
Kommunikationsparamter des frontalen Ports Micro USB
Eingang Kanal von 1 bis 4
Numerische Darstellung der Messung des Eingangs:
Samplingzeit:
NORMEN FÜR DEN ANSCHLUSS AN MODBUS
1) Sie Module auf der DIN-Schiene installieren(max. 120).
2) Sie Remote-Module über Kabel mit geeigneter Länge anschließen. In der folgenden Tabelle werden die Daten
angegeben, die sich auf die Länge der Kabel beziehen:
- Länge Bus: max. Länge des Modbus-Netzes in Abhängigkeit von der Baudrate. Dies ist die Länge der Kabel, die
die beiden Module verbinden, die am weitesten voneinander entfernt sind (siehe Schema 1).
- Länge Ableitung: max. Länge einer Ableitung 2 m (siehe Schema 1) .
Länge
Bus
1200 m
Für die Erzielung der max. Leistungen empfehlen wir die Verwendung von abgeschirmten Spezialkabeln wie
INSTALLATIONSNORMEN
Das Modul wurde für die Montage auf einer Schiene DIN 46277 in vertikaler Position konzipiert. Für den Betrieb
sowie für eine optimale Lebensdauer muss eine angemessene Belüftung sichergestellt werden; stellen Sie sicher,
dass die Lüftungsschlitze nicht durch Kabelkanäle oder sonstige Gegenstände verschlossen werden. Vermeiden
Sie die Montage über Modulen, die Wärme erzeugen. Wir empfehlen die Montage im unteren Teil der Schalttafel.
Einsetzen in die DIN-Schiene
Wie dargestellt auf Abbildung:
1. Die hintere Steckverbindung IDC10 des Moduls in einen
freien Slot der DIN-Schiene einsetzen (das Einsetzen
macht keine Fehler möglich, da die Steckverbindungen
gepolt sind).
2. Ziehen Sie zur Befestigung des Moduls in der DIN-Schie-
ne die beiden Haken an den Seiten der hinteren Steckver-
bindung IDC10 an.
Ableitung-
slänge
2 m
zum Beispiel BELDEN 9841.
OFF
38400 8, N, 1 Address 1
2400 8, N, 1 Address 1
SPANNUNG ± 10 Vdc
± 10.000 mV
120 ms
Schema 1
Modul
1
Modul
DIN-Schiene
Modul
4
Modul 3
Ld
Modul
2
Länge Bus
Ld = Ableitungslänge
Einsetzen in die
DIN-Schiene
5
MODUL
4/8
