WARTUNG
Einsetzen oder Austausch der Alkalibatterien

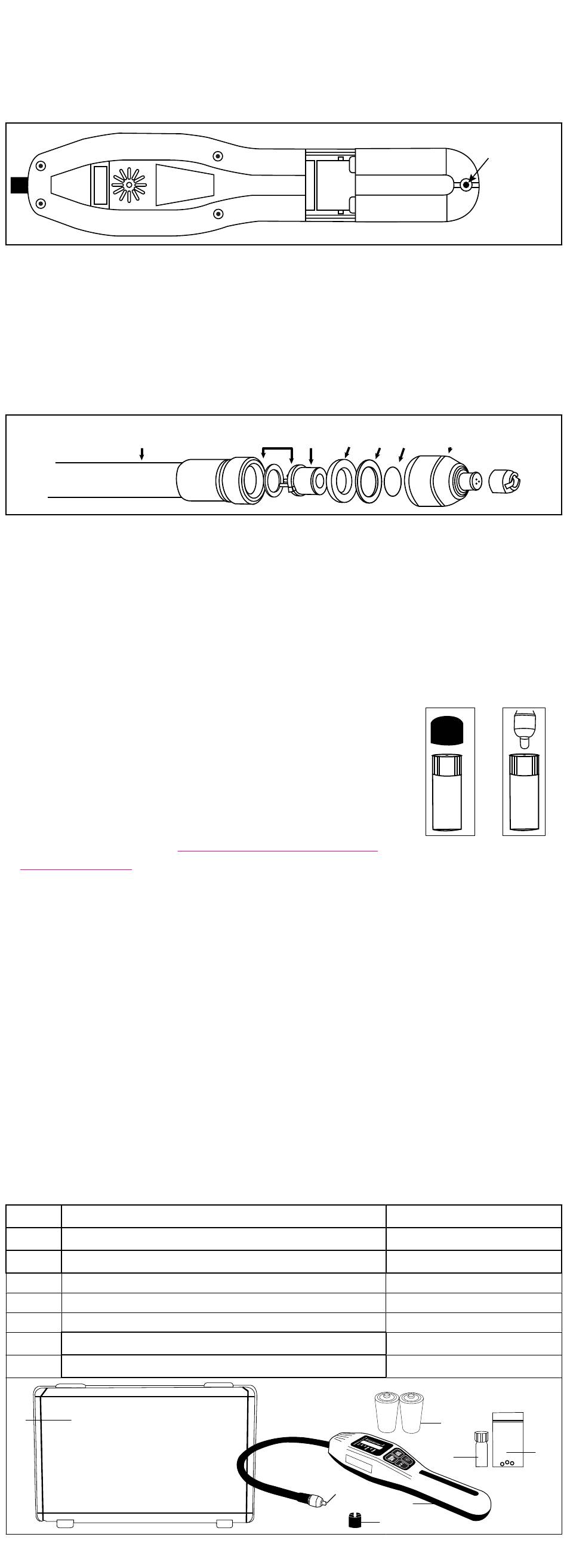

Die Batterieabdeckung wie in Abb. 1 abnehmen und die vorhandenen Batterien entfernen. Es
kann förderlich sein, das Gerät senkrecht zu halten und die beiden Batterien herauszuschütteln.
Zwei Alkalibatterien in der Größe C einlegen, dabei die Polarität wie in Abb. 1 befolgen. Die
Batterieabdeckung wieder einsetzen und mit der Schraube der Abdeckung sichern.
Sensor ersetzen
Um den Sensor auszutauschen, die flexible Prüfspitze mit einer Hand in der Nähe des Endes
fassen und die andere Hand zum Lösen der Düse, entgegen dem Uhrzeigersinn, von der
Gewinde-Prüfspitze zu nutzen. Anschließend die Metallscheibe, die Kunststoffscheibe und den
Sensor in dieser Reihenfolge entfernen. Beachten Sie die Orientierung des Passstückes auf dem
Sensor während des Entfernens. Es ist ratsam, gleichzeitig den Filter in der Düse auszutauschen.
Um die Mikrofiltermembran in der Düse zu entfernen, ist ein langer dünner Gegenstand, so wie
ein O-Ring-Entnahmewerkzeug o.ä. erforderlich.
Bei der Installation eines neuen Sensors, das Passstück auf dem Sensor in der Nut der
Passform an der Prüfspitze ausrichten, wobei sicherzustellen ist, dass die 3 Pins des Sensors
in den entsprechenden Pins am Ende der Prüfspitze sitzen. Prüfen, ob der Sensor richtig in die
Prüfspitze eingesetzt wurde. Anschließend die Kunststoffscheibe wie in Abb. 2 einsetzen, gefolgt
von der Metallscheibe. Den neuen Filter einsetzen und an die Düse schrauben, wobei das Ende
der Prüfspitze mit der anderen Hand zu halten ist. Zum Anziehen der Spitze KEINE WERKZEUGE
BENUTZEN, sondern nur von Hand festziehen.
LEAK TEST VIAL
A Leak Test Vial is supplied with your leak detector to verify that the
leak detector is operating correctly.
1. Turn the leak detector ON and wait until the unit completes its
warm-up sequence. The READY LED will be displayed and the
audible "beep" will begin, unless muted. Set the sensitivity level
to MEDIUM.
2. Remove the vinyl cap from the vial to expose the small leak hole as
shown in Figure 3A below. DO NOT UNTWIST THE BLACK CAP
FROM THE BOTTLE.
3. Briefly place the probe tip close to the small hole, as shown in Figure 3B until an audible
alarm is generated. This will be an indication that the unit is operating properly. Reseal the
vial with the previously removed vinyl cap and return to the case.
PRECAUTION!
If the test vial is held in close proximity of the probe tip for an extended period of time, the
probe sensor can saturate. The leak detector will interpret this as a contaminated atmosphere
associated with a large leak.
This precaution also applies when locating leaks. Refer to Quick Start Tips On How To Find
Leaks, step #2 for further clarification.
If the above precaution is not followed, the CA (contaminated atmosphere) LED may appear on
the display, after a self-calibration process. The unit can be used to detect leaks provided the
READY LED appears on the display. The CA LED indication will eventually disappear when the unit
returns to a non-contaminated environment and undergoes a self-calibration process.
ERSATZTEILE
Replacement parts and accessories for the 55975 Leak Detector are available through the same
dealer from whom you purchased the instrument.
REF. #
BESCHREIBUNG
1.
BLASGEFORMTES KUNSTSTOFFGEHÄUSE
2.
LECKSTELLEN-PRÜFPHIOLE
3.
BATTERIEABDECKUNG
4.
SENSOR
5.
2 "C" BATTERIES
6.
SENSORSCHUTZ
7.
ERSATZTEILSET(3 FILTER)
1
WARNUNG: Dieses Produkt enthält eine oder mehrere Chemikalien, die laut den Bundesstaat Kalifornien Krebs, Geburtsfe-
Prüfspitze
hler oder andere Fortpflanzungsschäden verursachen
-
Kunstst-
offscheibe
Passform
Sensor
4
Abdeckung
+
Metallscheibe
Filter
Düse
Abbildung 3A
MC TEIL #
55800-PB
55800-VL
55900-BATCOV
55800-SEN
BATTERY "C"
55100-10042
55800-FILTER
5
2
3
6
Schraube zur
Entfernung oder
Sicherung der
Batterieabdeck
ung
Abbildung 1
Abbildung 2
Abbildung 3A
7
7
