Rimuovere il coperchio del vano batterie come indicato in Figura 1 ed estrarre le batterie esisten-
ti, ovvero si può farle cadere scuotendo l'apparecchio tenuto in posizione verticale. Installare due
batterie alcaline formato D con le polarità indicate in Figura 1. Riapplicare il coperchio e bloccarlo
con l'apposita vite.
Sostituzione del sensore
Per sostituire il sensore, afferrare saldamente la sonda flessibile vicino all'estremità con
una mano e con l'altra svitare la porzione di ugello dalla punta della sonda filettata in senso
anti-orario. Rimuovere quindi, in ordine, la rondella di metallo, la rondella di gomma e il sensore.
Osservare l'orientamento della chiavetta sul sensore che viene rimosso. Si consiglia di sostituire
contemporaneamente il filtro all'interno dell'ugello. Per rimuovere la membrana di microfiltrazi-
one all'interno dell'ugello, sarà necessario utilizzare un oggetto lungo e sottile, come un utensile
di montaggio per O-ring o equivalente.
Sonda
Durante l'installazione di un nuovo sensore, orientare la chiavetta sul sensore in base al
relativo alloggiamento sulla sonda, accertandosi che i 3 perni del sensore vengano inseriti negli
alloggiamenti appropriati all'estremità della sonda. Verificare che il sensore sia stato inserito
correttamente nella sonda, quindi installare la rondella di gomma come mostrato in Figura 2, se-
guita dalla rondella metallica. Inserire un nuovo filtro e avvitarlo sull'ugello, tenendo saldamente
l'estremità della sonda con l'altra mano. NON UTILIZZARE STRUMENTI per stringere il gruppo
punta, stringerlo soltanto saldamente con la mano.
LEAK TEST VIAL
A Leak Test Vial is supplied with your leak detector to verify that the
leak detector is operating correctly.
1. Turn the leak detector ON and wait until the unit completes its
warm-up sequence. The READY LED will be displayed and the
audible "beep" will begin, unless muted. Set the sensitivity level
to MEDIUM.
2. Remove the vinyl cap from the vial to expose the small leak hole as
shown in Figure 3A below. DO NOT UNTWIST THE BLACK CAP
FROM THE BOTTLE.
3. Briefly place the probe tip close to the small hole, as shown in Figure 3B until an audible
alarm is generated. This will be an indication that the unit is operating properly. Reseal the
vial with the previously removed vinyl cap and return to the case.
PRECAUTION!
If the test vial is held in close proximity of the probe tip for an extended period of time, the
probe sensor can saturate. The leak detector will interpret this as a contaminated atmosphere
associated with a large leak.
This precaution also applies when locating leaks. Refer to Quick Start Tips On How To Find
Leaks, step #2 for further clarification.
If the above precaution is not followed, the CA (contaminated atmosphere) LED may appear on
the display, after a self-calibration process. The unit can be used to detect leaks provided the
READY LED appears on the display. The CA LED indication will eventually disappear when the unit
returns to a non-contaminated environment and undergoes a self-calibration process.
PARTI DI RICAMBIO
Replacement parts and accessories for the 55975 Leak Detector are available through the same
dealer from whom you purchased the instrument.
RIF. #
DESCRIZIONE
1.
VALIGETTA IN PLASTICA ANTIURTO
2.
FIALA PER LA PROVA DI TENUTA
3.
COPERCHIO PER VANO BATTERIE CERCAFUGHE
4.
SENSORE
5.
2 BATTERIE "C"
6.
PROTEZIONE SENSORE
7.
3 FILTRI DI SOSTITUZIONE
1
ATTENZIONE: Questo prodotto contiene una o più sostanze chimiche note allo Stato della California, provocano cancro,
16
Chiavetta Sensore
5
difetti congeniti o altri danni al sistema riproduttivo.
Coperchio
-
+
Rondella
Rondella
di
di
metallo Filtro
gomma
Figura
N° PEZZO MC
55800-PB
55800-VL
55900-BATCOV
55800-SEN
BATTERY "C"
55100-10042
55800-FILTER
4
3
6
Vite per
togliere o
bloccare il
coperchio
del vano
batterie

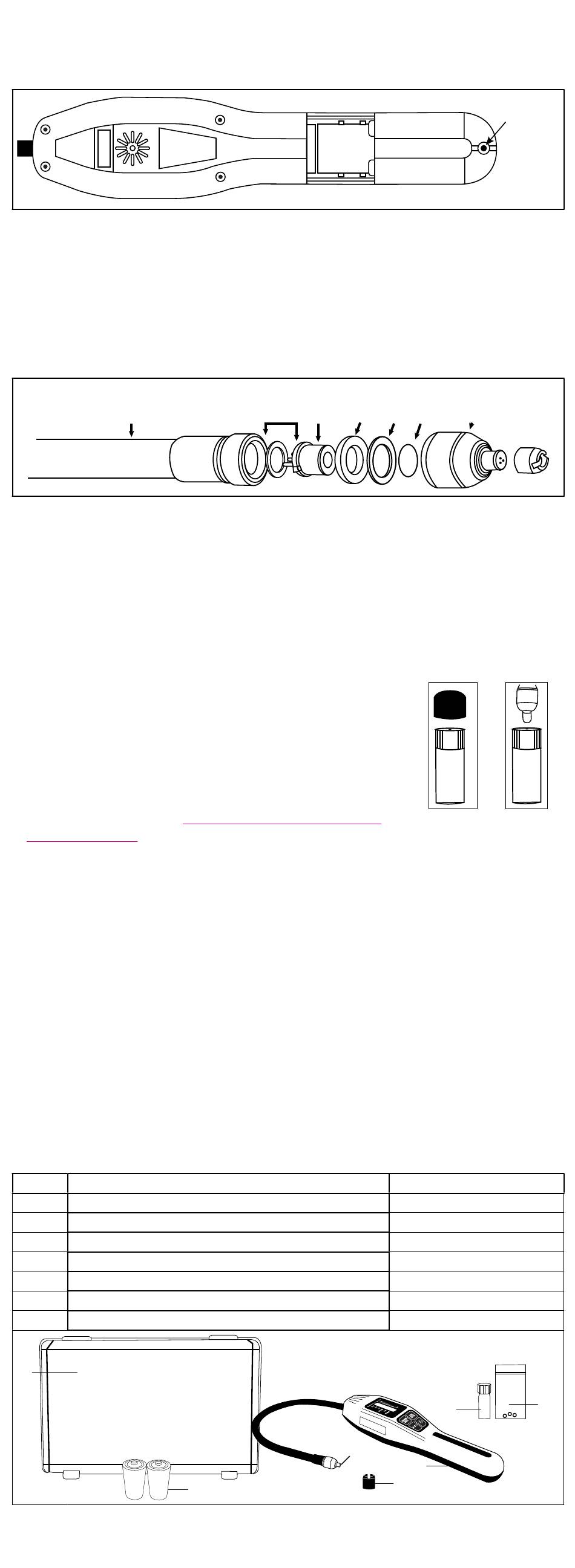

Figura 1
Ugello
Figura 2
3B
3A
Figura
7
2
