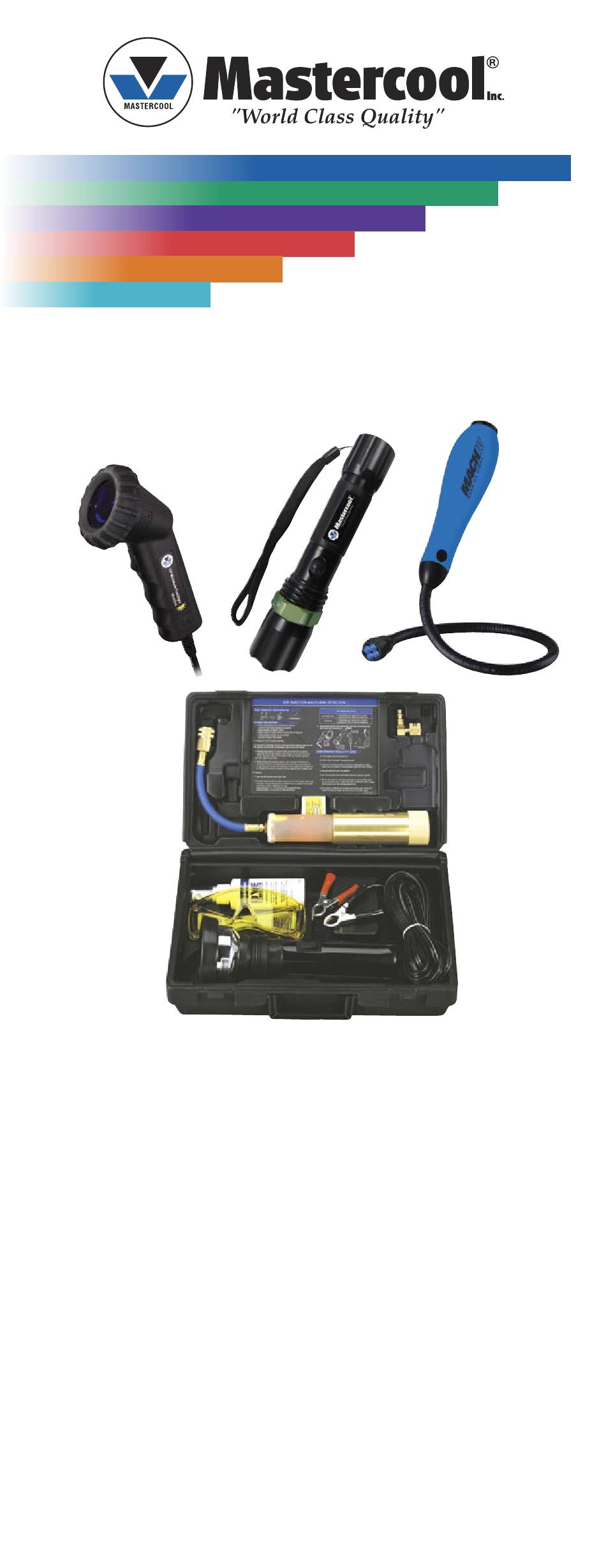

Italiano Nederlands User Guide and Parts List UV LEAK LOCATOR KITS 53518-UV 53312 53515 53100-C Gebrauchsanweisung und Teilliste UV LECKSUCHER SERVICE - SET Guide de l ‘utilisateur et liste de pièces / accessoires KITS UV POUR LA DETECTION DES FUITES Guía del usuario y lista de piezas / accesorios...
Seite 2
2. Connect injector to the low side service port of A/C system. Hold body of injector. Use (I) starting line on handle end as a guide. Turn handle clockwise to inject 1 application of dye. (Approximately 1 to 1 1/4 turn(s) for Concentrated Dye) www.mastercool.com...
Seite 3
3 minutes at a time. Allow lamp to cool between uses, 3 MINUTES ON, 5 MINUTES OFF. If used continuously, you may damage glass lens. G. Turn lamp on. Search for a bright green/yellow glow where the system is leaking. Clean the area around leak after repair. www.mastercool.com...
B. EINFÜLLEN VOM FARBÖL IM KLIMA-ANLAGE 1. Klima-Anlage ausschalten und Motor abstellen! 2. Injektor mit Schlaucharmatur an die Saugseite der Klima-Anlage anschliessen. Den Injektor festhalten und die Markierung am unteren Injektorteil (I) als Referenz verwenden. Untere Injektorteil (rechtsum) drehen und eine www.mastercool.com...
5 Minuten AUS!!! Wenn kontinuerlich verwendet, können Sie die Glaslinse beschädigen, ausser Garantie. G. Nachdem die UV-Lampe eingeschaltet ist, die vermutliche undichte Stelle absuchen bis eine deutlich grün/gelbe Andeutung sichtbar ist. Nach Reparatur die undichte Stelle mit ‘Remover’ reinigen. www.mastercool.com...
Seite 6
B. INJECTION 1. Arrêter le moteur du véhicule ainsi que le système A/C !! 2. Brancher le coupleur de l’injecteur sur la connection basse pression du véhicule. Tenir le corps de l’injecteur en main. Utiliser (I) la ligne de www.mastercool.com...
Seite 7
Permettre la lampe de refroidir entre 2 utilisations, 3 minutes MARCHE, 5 minutes ARRET !!! Si ceci n’est pas ob servé, risque de casser la lentille, hors garantie. G. Allumez la lampe. Cherchez une luminescense jaune/verte qui indique la fuite. Nettoyer la zone après réparation. www.mastercool.com...
Seite 8
Utilice un lapicero para presionar el depresor del acople (4) y así liberar (si es necesario) el aire. Repita este proceso tanto como sea necesario hasta que la tinta aparezca en el extremo del acople. www.mastercool.com...
Seite 9
5 minutos. Si se usa en forma continua, se pueden dañar los lentes de vidrio. G. Encienda la lámpara. Busque un resplandor brillante verde/ amarillo donde está el escape. Limpie alrededor del área de escape después de la reparacion. www.mastercool.com...
Seite 10
Utilizzare una penna per premere il depressore dell’ attacco rapido (4) per liberare l’aria, se necessario. Ripetere questo processo fino a che l’additivo UV appare alla fine del raccordo. B. INIEZONE 1. Assicurarsi che il sistema A / C e il motore siano entrambi spenti! www.mastercool.com...
Seite 11
Se usata continuamente, si rischia di danneggiare la lente in vetro. G. Accendere la lampada. Cercare una brillante luce verde / giallo che indica il punto di perdita. Pulire accuratamente l’area intorno alla fuga dopo la riparazione. www.mastercool.com 11 11...
Seite 12
Herhaal dit indien nodig totdat de kleurstof aan de ingang van de koppeling verschijnt. B. INJECTIE 1. Schakel de Airco en de motor uit !! 2. Sluit de Injector aan het lagedruk service punt van de airco www.mastercool.com...
Seite 13
AAN, 5 minuten UIT !!! Bij doorlopend gebruik, kan u de lens breken (buiten garantie). G. Schakel de UV lamp aan. Zoek naar een heldere groen/gele gloed waar de installatie lekt. Reinig de oppervlakte rond het lek na reparatie www.mastercool.com 13 13...
Seite 15
1/4”FL x 13mm Adaptador LISTA DE PARTES DEL CARTUCHO RECARGABLE (2A) Cartucho Recargable (2B) Tipo Inyector (2 oz) 53123 53223-001A Cuerpo Inyector de Tinte 53223-001B Tapa (unica) (2A) 53223-001C (2B) 53223-001D Manguera Ensamblada 90333-UV R12 W/1/4”FL Valvula de Apagado www.mastercool.com 15 15...
