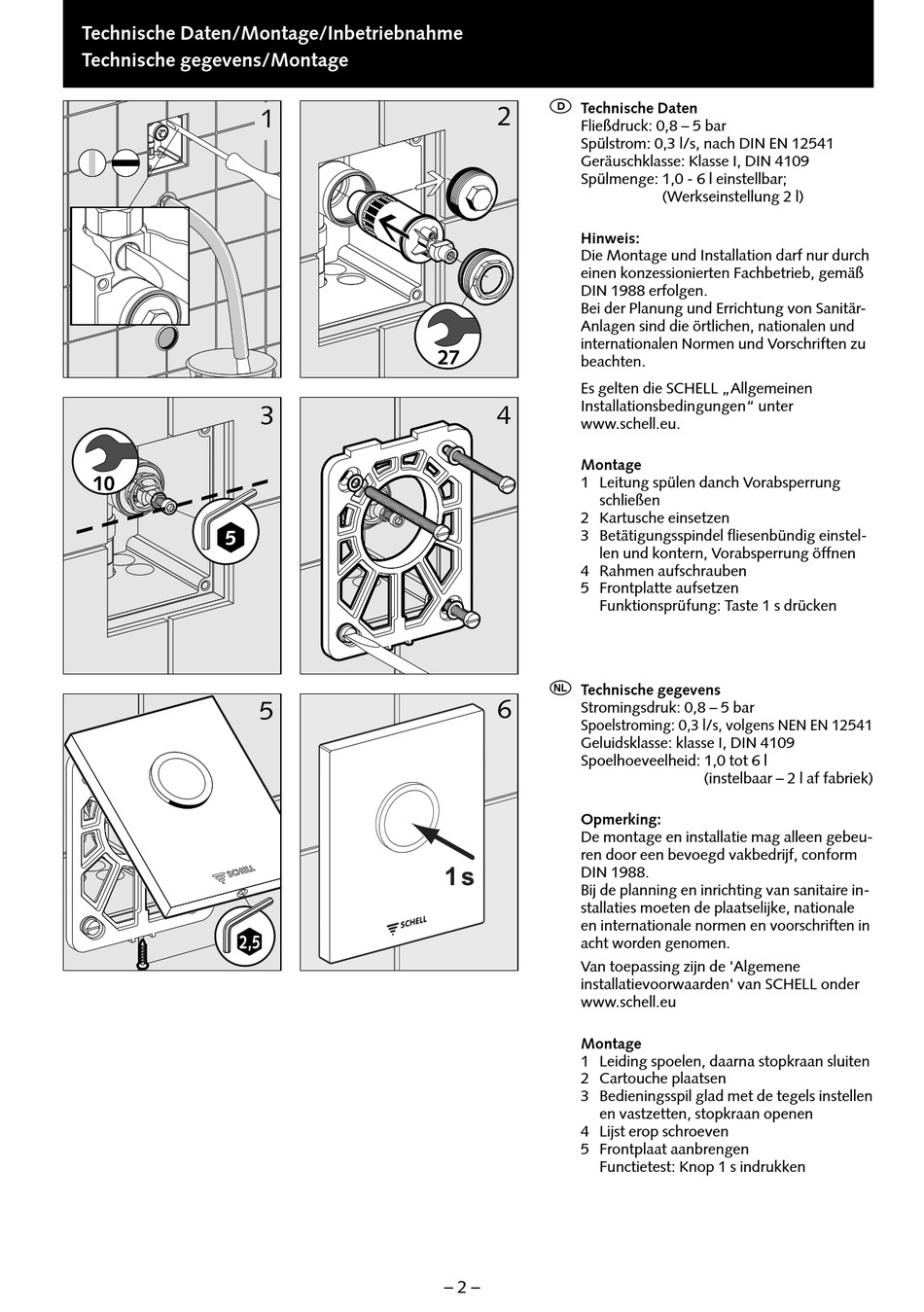

Technische Daten/Montage/Inbetriebnahme
Technische gegevens/Montage
1
3
5
D
Technische Daten
2
Fließdruck: 0,8 – 5 bar
Spülstrom: 0,3 l/s, nach DIN EN 12541
Geräuschklasse: Klasse I, DIN 4109
Spülmenge: 1,0 - 6 l einstellbar;
Hinweis:
Die Montage und Installation darf nur durch
einen konzessionierten Fachbetrieb, gemäß
DIN 1988 erfolgen.
Bei der Planung und Errichtung von Sanitär-
Anlagen sind die örtlichen, nationalen und
internationalen Normen und Vorschriften zu
beachten.
Es gelten die SCHELL „Allgemeinen
Installationsbedingungen" unter
4
www.schell.eu.
Montage
1 Leitung spülen danch Vorabsperrung
schließen
2 Kartusche einsetzen
3 Betätigungsspindel fliesenbündig einstel-
len und kontern, Vorabsperrung öffnen
4 Rahmen aufschrauben
5 Frontplatte aufsetzen
Funktionsprüfung: Taste 1 s drücken
O
Technische gegevens
6
Stromingsdruk: 0,8 – 5 bar
Spoelstroming: 0,3 l/s, volgens NEN EN 12541
Geluidsklasse: klasse I, DIN 4109
Spoelhoeveelheid: 1,0 tot 6 l
Opmerking:
De montage en installatie mag alleen gebeu-
ren door een bevoegd vakbedrijf, conform
DIN 1988.
Bij de planning en inrichting van sanitaire in-
stallaties moeten de plaatselijke, nationale
en internationale normen en voorschriften in
acht worden genomen.
Van toepassing zijn de 'Algemene
installatievoorwaarden' van SCHELL onder
www.schell.eu
Montage
1 Leiding spoelen, daarna stopkraan sluiten
2 Cartouche plaatsen
3 Bedieningsspil glad met de tegels instellen
en vastzetten, stopkraan openen
4 Lijst erop schroeven
5 Frontplaat aanbrengen
Functietest: Knop 1 s indrukken
– 2 –
(Werkseinstellung 2 l)
(instelbaar – 2 l af fabriek)
