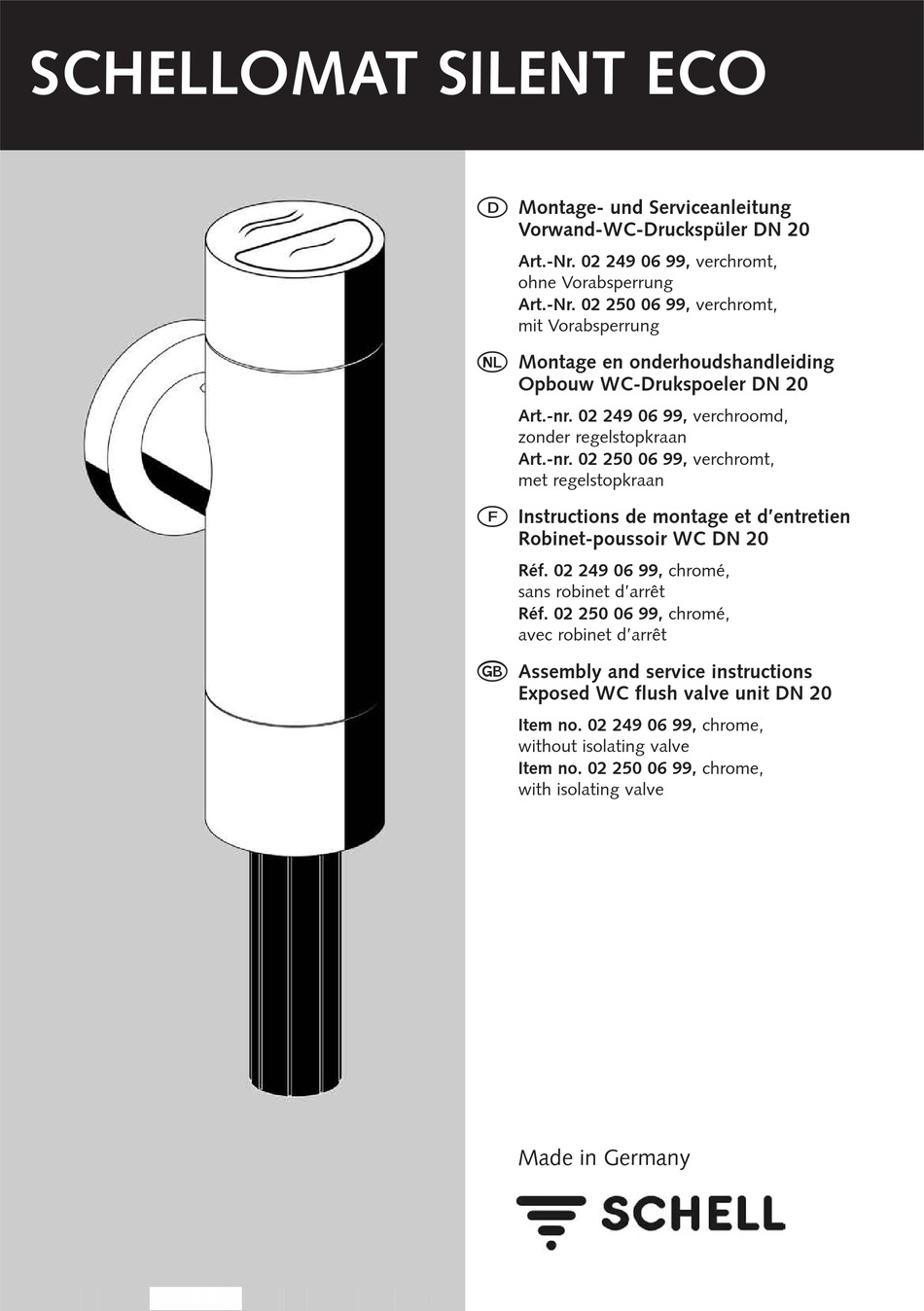

SCHELLOMAT SILENT ECO
D
Montage- und Serviceanleitung
Vorwand-WC-Druckspüler DN 20
Art.-Nr. 02 249 06 99, verchromt,
ohne Vorabsperrung
Art.-Nr. 02 250 06 99, verchromt,
mit Vorabsperrung
O
Montage en onderhoudshandleiding
Opbouw WC-Drukspoeler DN 20
Art.-nr. 02 249 06 99, verchroomd,
zonder regelstopkraan
Art.-nr. 02 250 06 99, verchromt,
met regelstopkraan
F
Instructions de montage et d entretien
Robinet-poussoir WC DN 20
Réf. 02 249 06 99, chromé,
sans robinet d'arrêt
Réf. 02 250 06 99, chromé,
avec robinet d'arrêt
G
Assembly and service instructions
Exposed WC flush valve unit DN 20
Item no. 02 249 06 99, chrome,
without isolating valve
Item no. 02 250 06 99, chrome,
with isolating valve
Made in Germany
Werbung
Verwandte Anleitungen für schell SCHELLOMAT SILENT ECO
Inhaltszusammenfassung für schell SCHELLOMAT SILENT ECO
- Seite 1 SCHELLOMAT SILENT ECO Montage- und Serviceanleitung Vorwand-WC-Druckspüler DN 20 Art.-Nr. 02 249 06 99, verchromt, ohne Vorabsperrung Art.-Nr. 02 250 06 99, verchromt, mit Vorabsperrung Montage en onderhoudshandleiding Opbouw WC-Drukspoeler DN 20 Art.-nr. 02 249 06 99, verchroomd, zonder regelstopkraan Art.-nr.
- Seite 2 Installation, Installatie, Installation, Installation Technische Hinweise: 1. WC-Druckspüler nach DIN EN 12541, DN 20 Klasse 6 für Flach und Tiefspül WC DIN-DVGW BP0379 Leitungsdimensionierung nach DIN 1988 Teil 3 1”/DN 25 Hauptspülmenge: 4,5 - 9 Liter einstellbar Spartaste: 3 Liter Wasserzuleitung 2.
- Seite 3 Montage, Montage, Montage, Assembly 1. Leitung spülen. 2. Gewinde einhanfen. 3. Von Hand eindrehen. 4. Spülrohrlänge anpassen. 5. Spülrohrverschraubung von Hand anziehen. 6. Vorabsperrung öffnen, kontrollieren. 1. Leiding spoelen. 2. Dichtingsmiddel aanbrengen. 3. Met de hand indraaien. 4. Spoelbuis aanpassen. 5.
- Seite 4 Einstellung, Instelling, Réglage, Adjustment 1. Betätigungshaube entfernen. 2. Spülmenge einstellen. 3. Spülrohrverschraubung lösen. 4. Spülstrom regulieren. 5. Vorabsperrung, Auf/Zu, regulieren (nur bei Art.-Nr. 02 250 06 99). 6. Ggf. Kartusche ersetzen. 1. Drukknop verwijderen. 2. Spoelvolume instellen. 3. Moer losdraaien. 4.
- Seite 5 Service, Service, Service, Service Störungen Abhilfe Seite Abb. Keine ausreichende Spülung • Wasserdruck kontrollieren • Vorabsperrung kontrollieren • Spülmenge einstellen • Spülstrom regulieren (vorher Vorabsperrung schließen oder Wasser sperren) Spülstrom zu stark • Spülstrom regulieren Spüler läuft ständig • Kartusche tauschen Storingen Oplossing Blz.
- Seite 6 Ersatzteile, Wisselstukken, Pièces de rechange, Spare parts 1. Betätigungshaube 2. Kartusche, komplett 3. Rosette 4. Spülrohrverschraubung, komplett 1. Drukknop 2. Patroon volledig 3. Rozet 4. Spoelbuismoer volledig 1. Bouton-poussoir 2. Cartouche complète 3. Rosace 4. Ecrou tube de chasse complet 1.
- Seite 7 Bedienung, Operation, Gebruik, Operation D O F G Betätigung 1 sec. 1 sec. drukken Pousser 1 sec. Operation 1 sec.
- Seite 8 Gebruik nooit hogedruk- of stoomreinigers Van toepassing zijn de 'Algemene installatievoorwaarden' van SCHELL onder www.schell.eu. Instructions pour le nettoyage: N’utilisez que des produits doux et savonneux pour le nettoyage. N’utilisez pas de détergents ou de désinfectants abrasifs ou contenant de l’alcool, de l’ammoniac, de l’acide chlorhydrique,...
