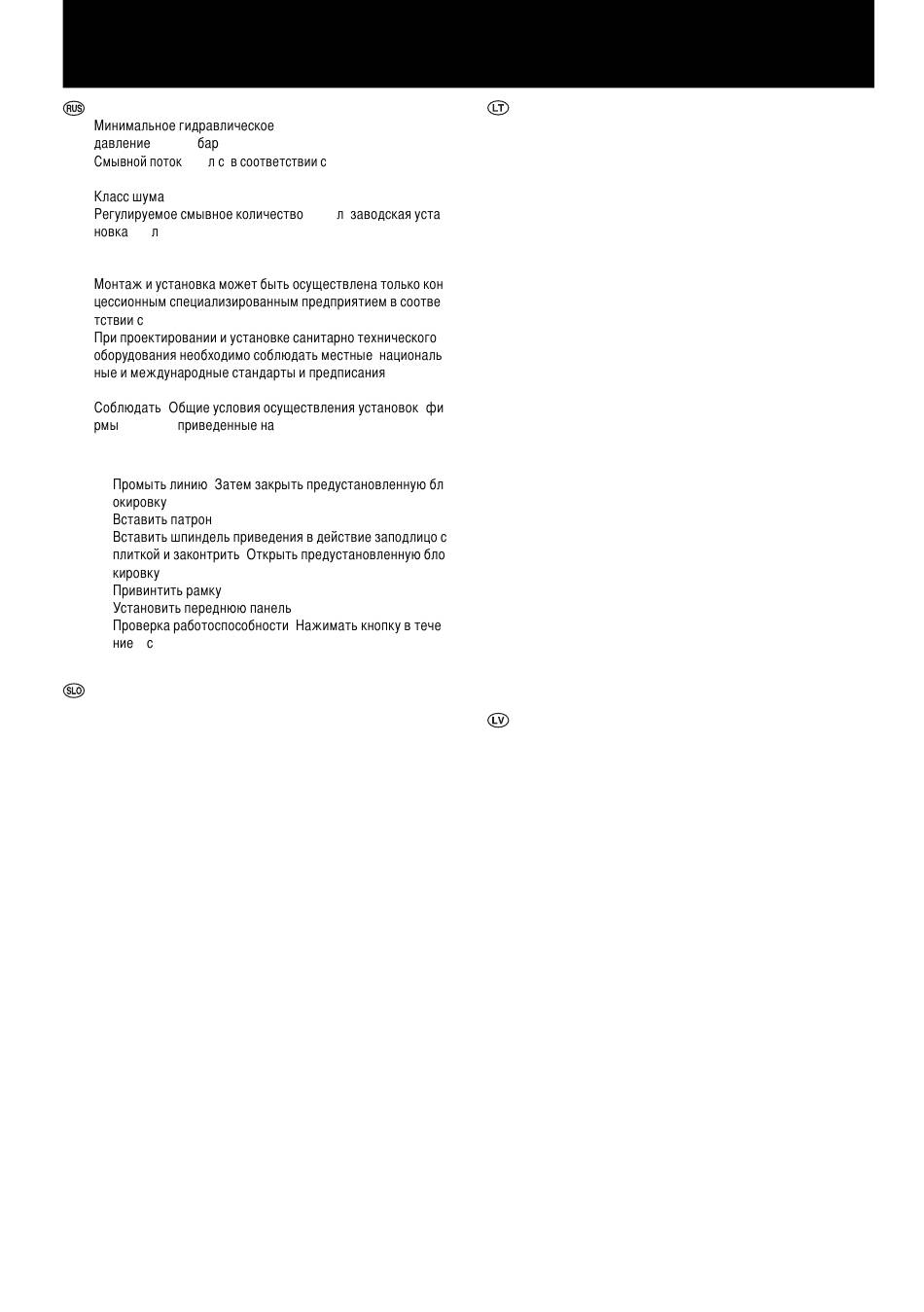

Технические данные/Монтаж
Techniniai duomenys/Montavimas, Tehniskie dati/Montāža
Т Т е е х х н н и и ч ч е е с с к к и и е е д д а а н н н н ы ы е е
: 0,8 – 5
: 0,3 / ,
DIN EN 12541
: I, DIN 4109
– 2
У У к к а а з з а а н н и и е е : :
DIN 1988.
"
SCHELL,
М М о о н н т т а а ж ж
.
1
2
3
.
.
4
.
5
1
Tehnični podatki:
Najnižji pretočni pritisk: 0,8 – 5 barov
Splakovanje: 0,3 l/s, skladno z DIN EN 12541
Kategorija ravni hrupa: I, DIN 4109
Od 1 – 6 l nastavljiva količina splakovanja –
tovarniška nastavitev 2 l.
Navodilo:
Montažo in inštalacijo lahko opravljajo samo konce-
sijska strokovna podjetja skladno z DIN 1988.
Pri načrtovanju in postavitvi sanitarnih naprav je po-
trebno upoštevanje krajevnih, državnih in mednarod-
nih standardov in predpisov.
Veljajo SCHELL „Splošni pogoji za inštaliranje", nave-
deni na spletni strani www.schell.eu
Montaža
1 Splaknite cev in zaprite zaporno pipo
2 Vstavite kartušo
3 Vijak za upravljanje poravnajte s ploščico in ga pri-
čvrstite, odprite zaporno pipo
4 Privijačite okvir
5 Namestite čelno ploščo.
Testiranje delovanja: Pritisnite tipko 1s
Tehnični podatki/Montaža,
,
1 – 6 ,
-
-
-
-
,
-
.
"
-
www.schell.eu
-
-
:
-
– 19 –
Techniniai duomenys
Mažiausias vandens srauto slėgis: 0,8–5 barai
Nuplovimo srovė: 0,3 l/sek., pagal DIN EN 12541
Triukšmo klasė: I, DIN 4109
Nuplovimo vandens kiekis reguliuojamas 1–6 l ribose,
gamyklos nustatymas – 2 l
Pastaba:
Montavimo ir instaliavimo darbus leidžiama atlikti tik
įgaliotajai specializuotai įmonei, vadovaujantis stan-
dartu DIN 1988.
Planuojant ir įrengiant sanitarinius įrenginius, būtina
atsižvelgti į vietines, nacionalines ir tarptautines nor-
mas bei reglamentus.
Galioja firmos SCHELL „Bendrosios instaliavimo sąly-
gos", paskelbtos internete adresu www.schell.eu
Montavimas
1 Praplaukite vamzdį, paskui uždarykite įvadinę
sklendę
2 Įstatykite kasetę
3 Įjungimo suklį įstatykite taip, kad jis būtų visiškai
prigludęs, ir įtvirtinkite; atidarykite įvadinę sklendę
4 Priveržkite varžtai rėmą
5 Uždėkite priekinę plokštę
Veikimo patikra: mygtuką spauskite 1 sek.
Tehniskie dati:
Minimālais plūsmas spiediens: 0,8 - 5 bāri
Noskalošanas plūsma: maksimāli 0,3 l/s atbilstoši
DIN EN 12541
Trokšņu līmeņa klase: I, DIN 4109
Noregulējams noskalošanas daudzums 1 – 6 l – 2 l -
ierīces iestatījumi
Norādījums:
Montāžu drīkst veikt tikai speciālists, atbilstoši
DIN 1988 normām.
Sanitāro ierīču plānošanā un ierīkošanā ir jāievēro vie-
tējās, nacionālās un starptautsikās normas un priekš-
raksti.
Spēkā ir SCHELL"Vipārīgie instalācijas noteikumi",
kas atrodami www.schell.eu
Montāža
1 Iztīrīt pievadu un pēc tam noslēgt aizsprostu
2 evietot patronu
3 Darbības skrūvi plūstoši ievietot un nostiprināt, at-
vērt aizbīdni
4 Noskrūvēt rāmi
5 Uzlikt vāku
Darbības pārbaude: Nospiest taustiņu 1s
