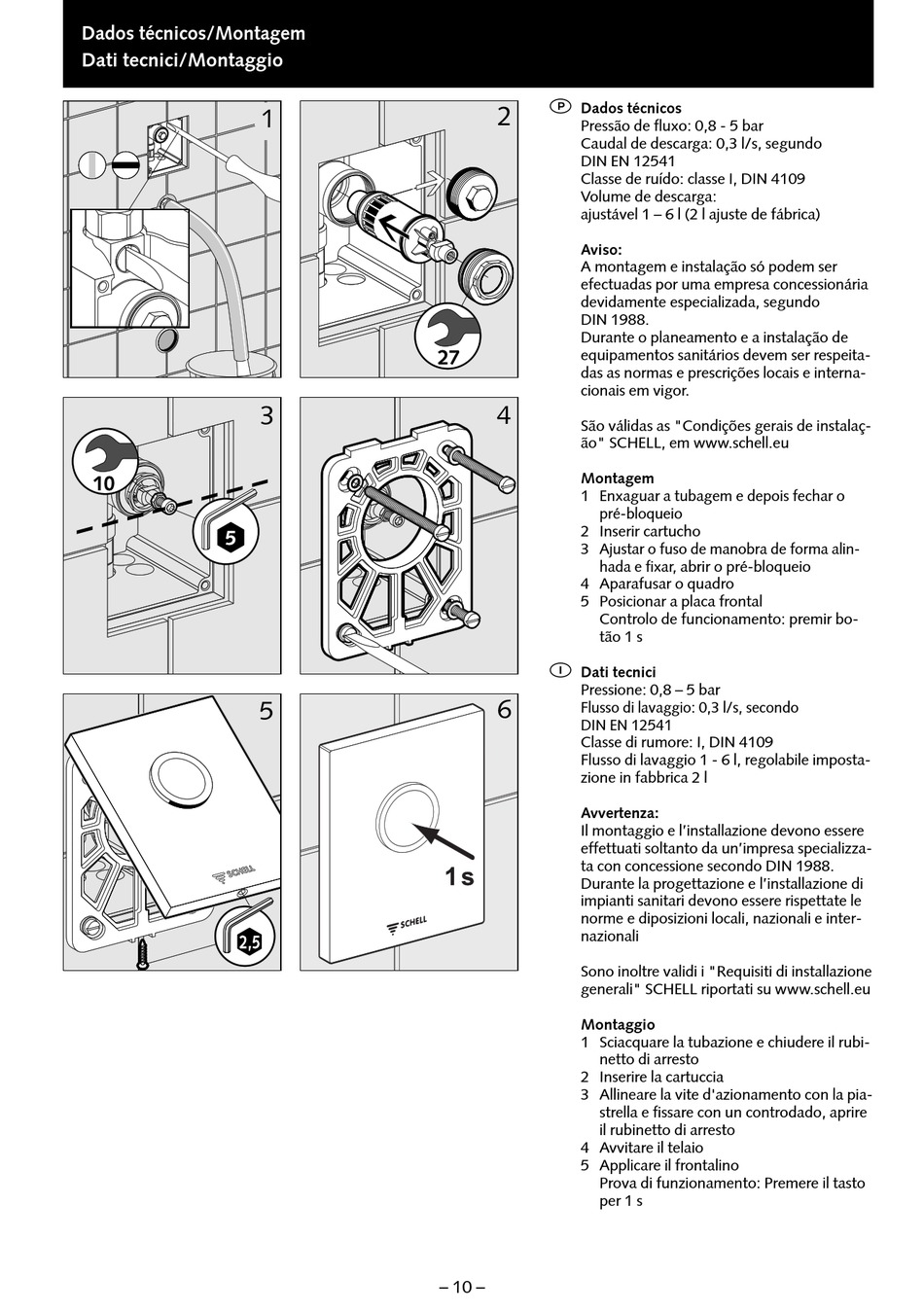

Dados técnicos/Montagem
Dati tecnici/Montaggio
1
3
5
P
Dados técnicos
2
Pressão de fluxo: 0,8 - 5 bar
Caudal de descarga: 0,3 l/s, segundo
DIN EN 12541
Classe de ruído: classe I, DIN 4109
Volume de descarga:
ajustável 1 – 6 l (2 l ajuste de fábrica)
Aviso:
A montagem e instalação só podem ser
efectuadas por uma empresa concessionária
devidamente especializada, segundo
DIN 1988.
Durante o planeamento e a instalação de
equipamentos sanitários devem ser respeita-
das as normas e prescrições locais e interna-
cionais em vigor.
4
São válidas as "Condições gerais de instalaç-
ão" SCHELL, em www.schell.eu
Montagem
1 Enxaguar a tubagem e depois fechar o
pré-bloqueio
2 Inserir cartucho
3 Ajustar o fuso de manobra de forma alin-
hada e fixar, abrir o pré-bloqueio
4 Aparafusar o quadro
5 Posicionar a placa frontal
Controlo de funcionamento: premir bo-
tão 1 s
I
Dati tecnici
Pressione: 0,8 – 5 bar
6
Flusso di lavaggio: 0,3 l/s, secondo
DIN EN 12541
Classe di rumore: I, DIN 4109
Flusso di lavaggio 1 - 6 l, regolabile imposta-
zione in fabbrica 2 l
Avvertenza:
Il montaggio e l'installazione devono essere
effettuati soltanto da un'impresa specializza-
ta con concessione secondo DIN 1988.
Durante la progettazione e l'installazione di
impianti sanitari devono essere rispettate le
norme e diposizioni locali, nazionali e inter-
nazionali
Sono inoltre validi i "Requisiti di installazione
generali" SCHELL riportati su www.schell.eu
Montaggio
1 Sciacquare la tubazione e chiudere il rubi-
netto di arresto
2 Inserire la cartuccia
3 Allineare la vite d'azionamento con la pia-
strella e fissare con un controdado, aprire
il rubinetto di arresto
4 Avvitare il telaio
5 Applicare il frontalino
Prova di funzionamento: Premere il tasto
per 1 s
– 10 –
