Gerät warten und instand setzen

7.6 Bedieneinheit mit Rechnereinheit verbinden

7.6 Bedieneinheit mit Rechnereinheit verbinden
Voraussetzung
● Bedieneinheit und Rechnereinheit sind vom Netz getrennt.
● Bedieneinheit und Rechnereinheit sind komplett ausgebaut.
● Die Bedieneinheit liegt mit der Frontseite nach unten auf einem weichen Tuch.
Vorgehensweise
1.
2.
3.
4.
5.
6.
90

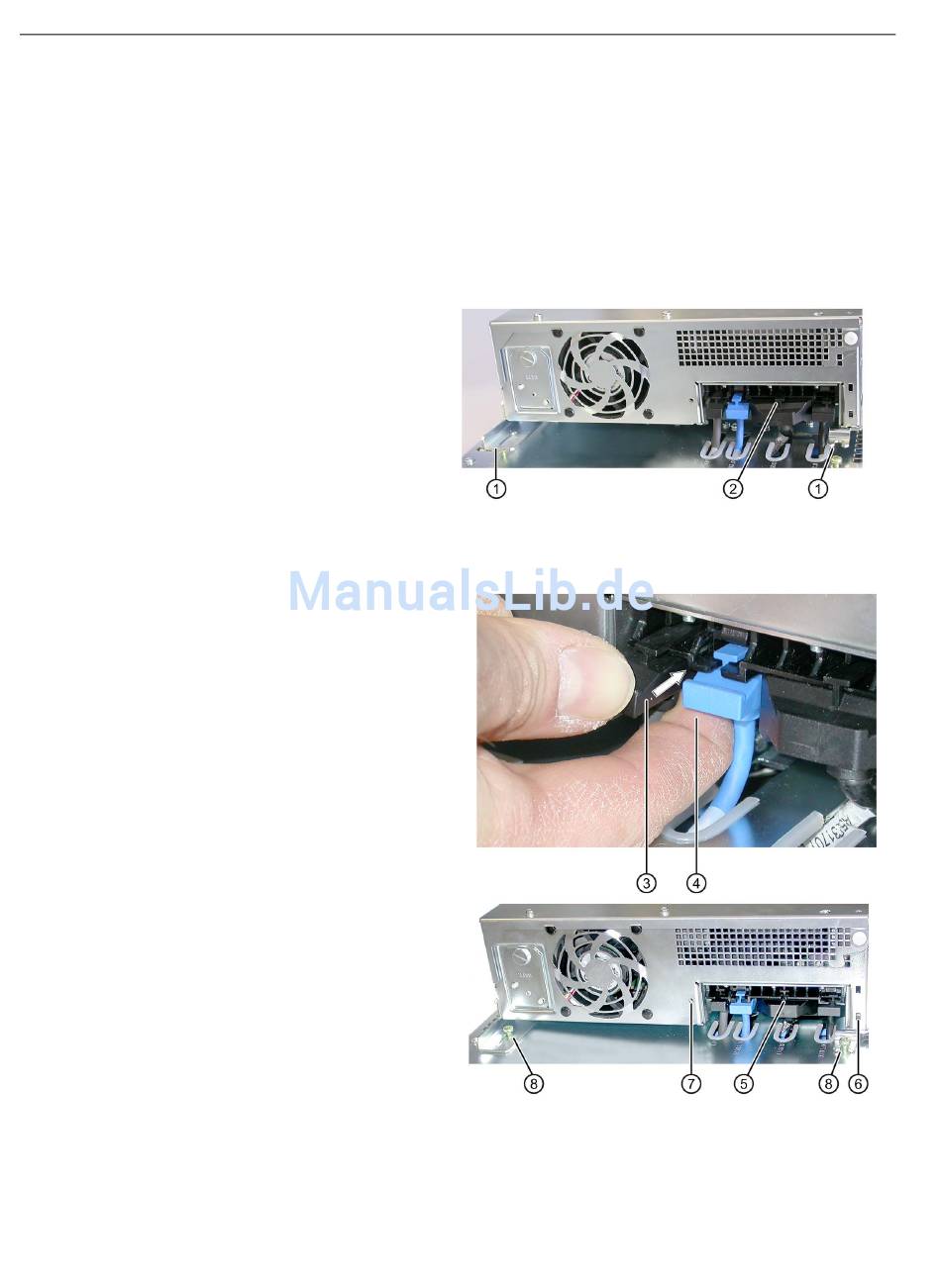

Setzen Sie die Rechnereinheit
mit ihrer Führungsschiene leicht
erhöht auf die Schrauben
Achten Sie darauf, dass die
Rechnereinheit nicht verkratzt
und genügend Abstand zur
Bedieneinheit, läßt für die Ste-
②
cker und ihre Kabel.
Fädeln Sie die Stecker
ihre zugehörige Führungsschie-
ne ein (siehe Abbildung) und
schieben Sie die Stecker ganz
nach hinten, bis Sie fest in ihren
Buchsen hinten stecken.
Führen Sie den linken Stecker
③
wie abgebildet zusätzlich mit
④
dem Zeigefinger als Unter-
stützung nach hinten in seine
Buchse.
Kontrollieren Sie noch einmal,
⑤
dass alle Stecker ganz hin-
ten anliegen und sich vorn auf
gleicher Höhe befinden.
Setzen Sie die Blechtür in die
⑥
Nieten ein und schließen Sie
die Blechtür mit der Rändel-
schraube am Gewinde
Schieben Sie die Rechnerein-
heit ganz nach vorn auf An-
⑧
schlag Schraube und
schrauben Sie die 4 Schrauben
fest.
①
ab.
②
auf
⑦
.
