1.2 Aufbau des Geräts
1.2 Aufbau des Geräts
1.2.1

Bedienelemente und Schnittstellen

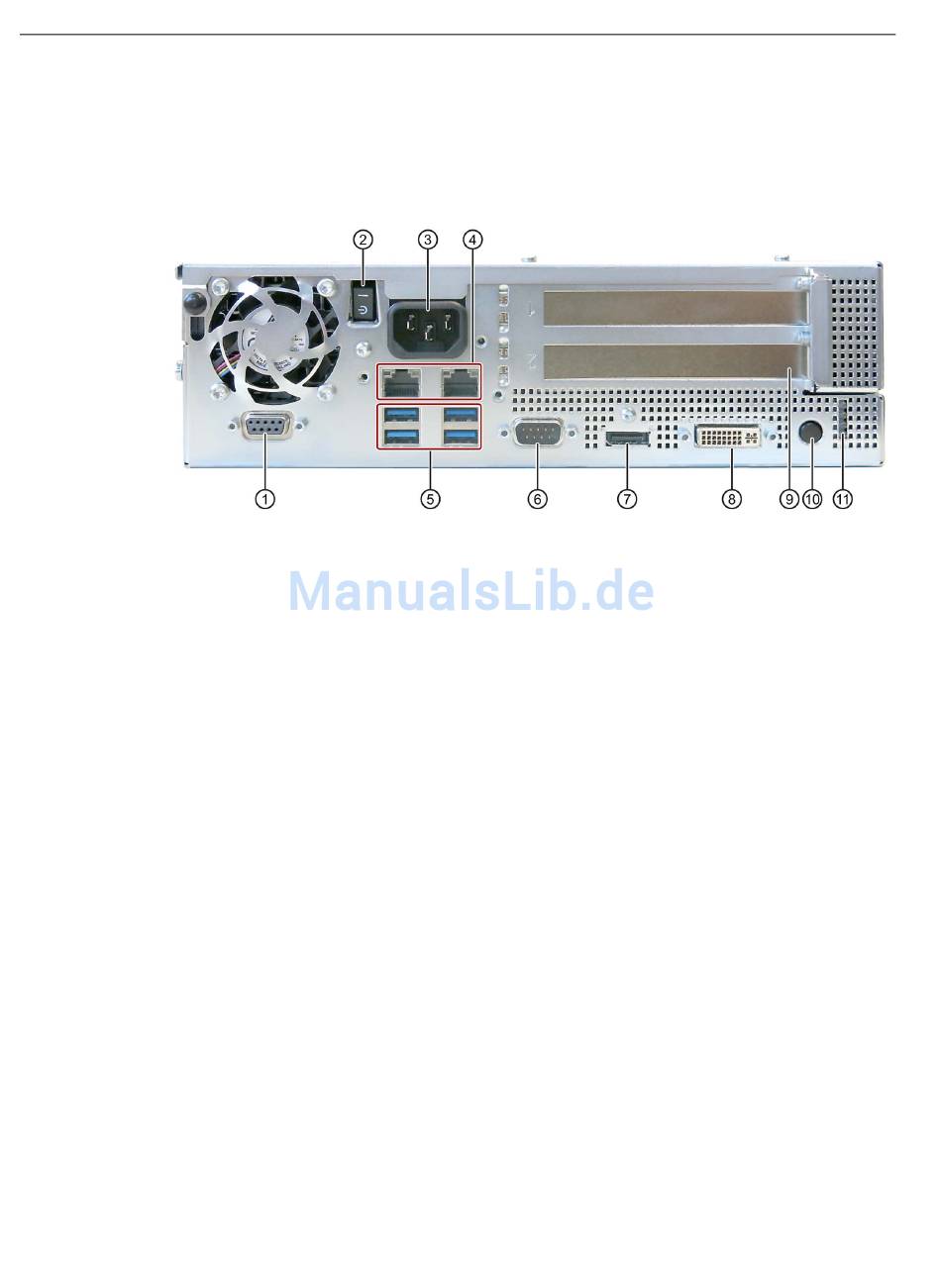

Gerät mit PROFIBUS-Schnittstelle
①
②
③
④
⑤
⑥
⑦
⑧
⑨
⑩
⑪
14
PROFIBUS DP/M PROFIBUS-DP/MPI-Schnittstelle (RS 485, potenzialgetrennt), 9-polige
PI-Feldbus Sub-D-Buchse
Ein-Aus-Schalter Mit dem Ein-Aus-Schalter schalten Sie das Gerät ein. Dies setzt voraus,
dass der BIOS-Setupeintrag "After Power Failure" auf "Power On" einge-
stellt ist.
Der Ein-Aus-Schalter trennt das Gerät nicht von der Stromversorgung. Stel-
lung "EIN", wenn das Symbol "-)" nach innen ins Gerät gedrückt ist. Stellung
im Auslieferungszustand ist "AUS".
AC 100-240 V Stromversorgungsanschluss
2 × Ethernet
X1P1, links: RJ45-Ethernet-Anschluss 1 (exclusiver PCI-Interrupt) mit
•
10/100/1000 MBit/s, iAMT-fähig
X2P1, rechts: RJ45-Ethernet-Anschluss 2 (shared PCI-Interrupt) mit
•
10/100/1000 MBit/s
4 × USB USB 3.0 high current, abwärtskompatibel zu USB 2.0/1.1
COM1 Serielle Schnittstelle
DisplayPort DisplayPort-Anschluss für digitalen Monitor
DVI-I DVI-Anschluss für CRT- oder LCD-Monitor mit DVI-Schnittstelle
PCI/PCIe-Erwei- hinter der Abdeckung
terungskarten
COM2/LPT und USB auf Erweiterungskarte (optional)
Ein-Aus-Taster Der Ein-Aus-Taster hat drei Funktionen:
PC einschalten: 1x kurz drücken
•
Betriebssystem herunterfahren und PC ausschalten: 1x kurz drücken
•
PC ausschalten ohne Herunterfahren des Betriebssystems (Hardware-
•
Reset): länger als 4 Sekunden drücken.
Hinweis: Der BIOS-Setup-Eintrag "After Power Failure" ist auf "Power On"
voreingestellt. Somit wird das Gerät über den Ein-Aus-Schalter eingeschal-
tet. Dann brauchen Sie zum Einschalten den Ein-Aus-Taster nicht zu betäti-
gen.
4 Status-LEDs Statusanzeige des Betriebszustands
