Gerät warten und instand setzen
7.7 Hardware ausbauen und einbauen
7.7.8

Prozessor wechseln

Voraussetzung
● Das Gerät ist geöffnet.
● Die Speichermodule sind ausgebaut.
● Die Luftführung ist entfernt (siehe Kapitel "Gerätelüfter ausbauen und einbauen
(Seite 99)")
● Ein passender Prozessor
Auf der Grundplatine des Geräts darf nur ein freigegebener Prozessor eingebaut werden.
Wenn der Prozessortyp geändert wird, dann muss anschließend ein BIOS-Update
durchgeführt werden, damit der passende Microcode geladen wird. Informationen zu
Originalersatzteilen der SIMATIC IPCs finden Sie im Internet unter:
– Ansprechpartner (http://www.siemens.de/automation/partner)
– After Sales Information System SIMATIC IPC (http://www.siemens.de/asis)

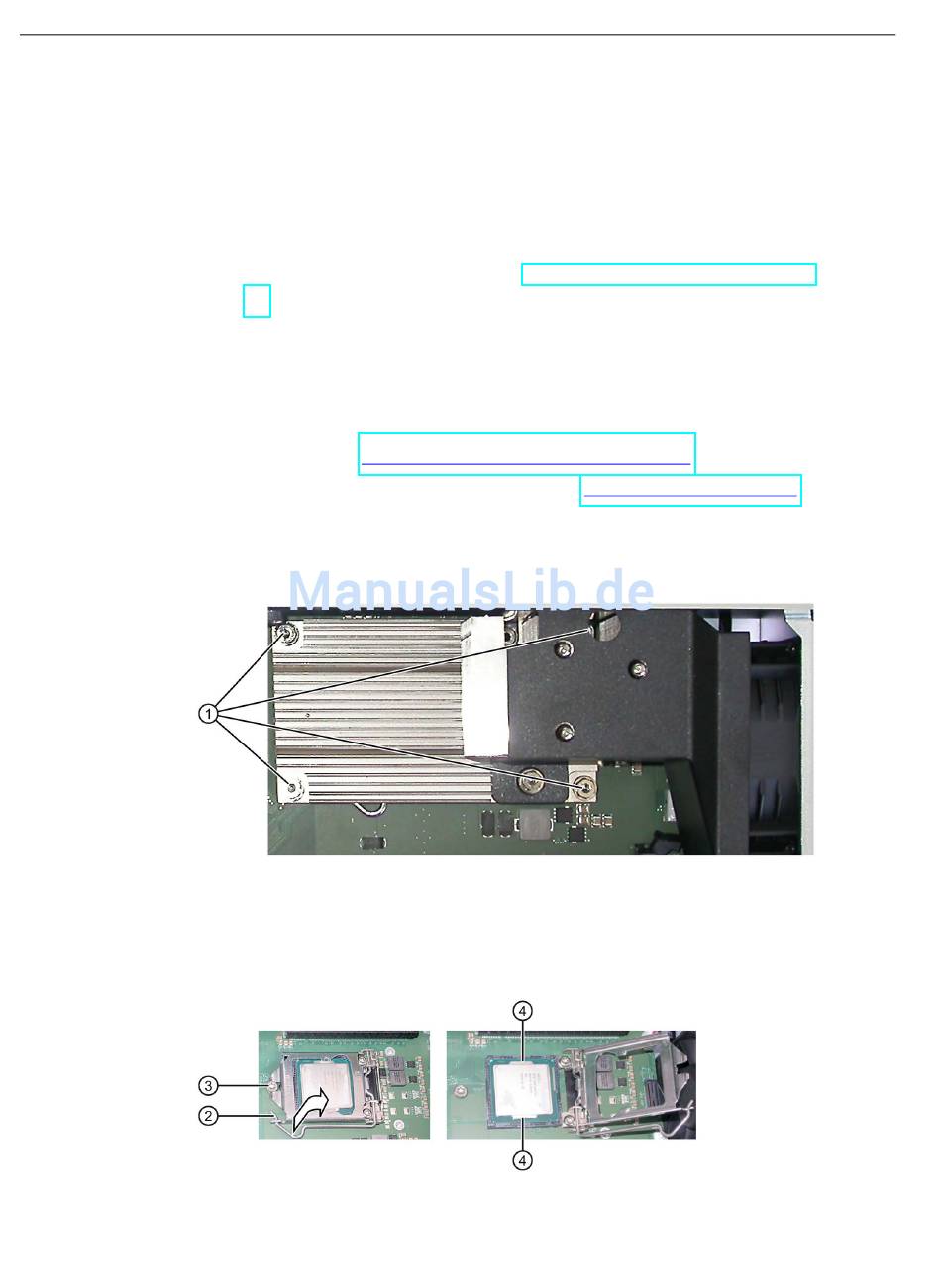

Vorgehensweise
1. Lösen Sie die Schrauben
Die vierte Schraube in der Abbildung ist durch die Luftführung verdeckt.
2. Nehmen Sie den Kühlkörper ab.
3. Entriegeln Sie den Hebel
nach hinten. Der Halterahmen gibt den Prozessor frei.
100
①
.
②
des Prozessor-Halterahmens und klappen Sie ihn ganz
SIMATIC IPC677D
Betriebsanleitung, 09/2014, A5E32995419-AC
