A
Stuurkantelingshendel
B1
Draaihulpinrichting - links
B2
Draaihulpinrichting - rechts
C
Snelheidsbegrenzer
D1
Tractiepedaal - vooruit
D2
Tractiepedaal - achteruit
E
Alarm
F
Hydrauliekolievuldop/peilstok
G
Brandstofvuldop
H
Parkeerrem
I
Zittingverstelling
J
Zijdektransportgrendels
K
Alarmsysteemtestschakelaar
L
Twee-/vierwielaandrijvingsschakelaar -
vooruit
M
Smoorregeling motor
N
Smoorregelingsstop
(PTO snelheids-
begrenzer)
A
I
H
G

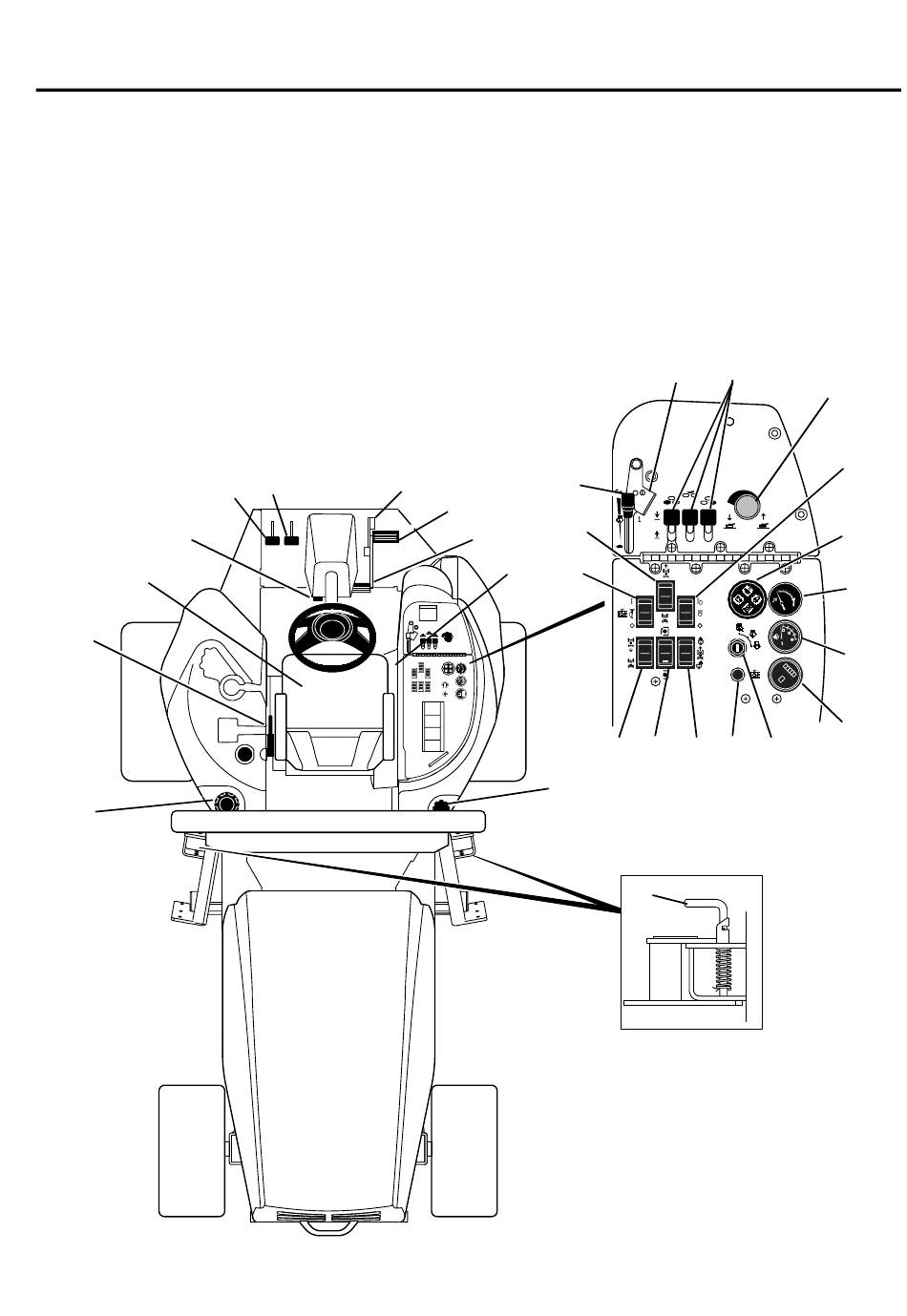

BEDIENINGS- EN BESTURINGSINRICHTING
O
P
Q
R
S
T
U
V
W
X
Y
Z
C
B
B
2
1
Maaidekhendels
Neerwaartse drukregeling (gewichtsver-
plaatsing)
Lichtschakelaar
Waarschuwingslampjes
Temperatuurmeter
Brandstofmeter
Urenteller
Contactschakelaar
Waarschuwingslampje hydrauliekoliepeil
Kruissnelheidsregeling (optie)
Krachtafneemschakelaar
(PTO)
Twee-/vierwielaandrijving-
sschakelaar - achteruit
M
D
1
L
D
2
E
K
F
O
N
Z Y X W V
J
3
P
Q
R
S
T
U
HR001
