3 COMMANDES
3.2 COMMANDES ____________________________________________________________
A. Levier d'inclinaison
Tirez vers le haut le levier afin de débloquer la
colonne de direction puis placez-le selon la position
désirée. Une fois le levier positionné relâchez-le pour
le bloquer.
ATTENTION :
!
de direction quand le tracteur fonctionne.
Arrêter le tracteur puis serrer le frein de sta-
tionnement avant de la régler.
B. Braquage assisté
Réduit le rayon de braquage de la machine lors d'une
utilisation sur des surfaces étroites. Utilisez les
pédales de braquage assisté pour prendre des
virages serrés autour des arbres et autres objets.
Pour actionner le braquage assisté, appuyez
graduellement sur la pédale jusqu'à obtention du
rayon de braquage désiré – pédale de gauche (B
pour les virages à gauche, pédale de droite (B
les virages à droite.
Remarque : En appuyant trop fort sur la pédale,
vous risquez de bloquer la roue et d'arracher le
gazon ou d'y faire des marques.

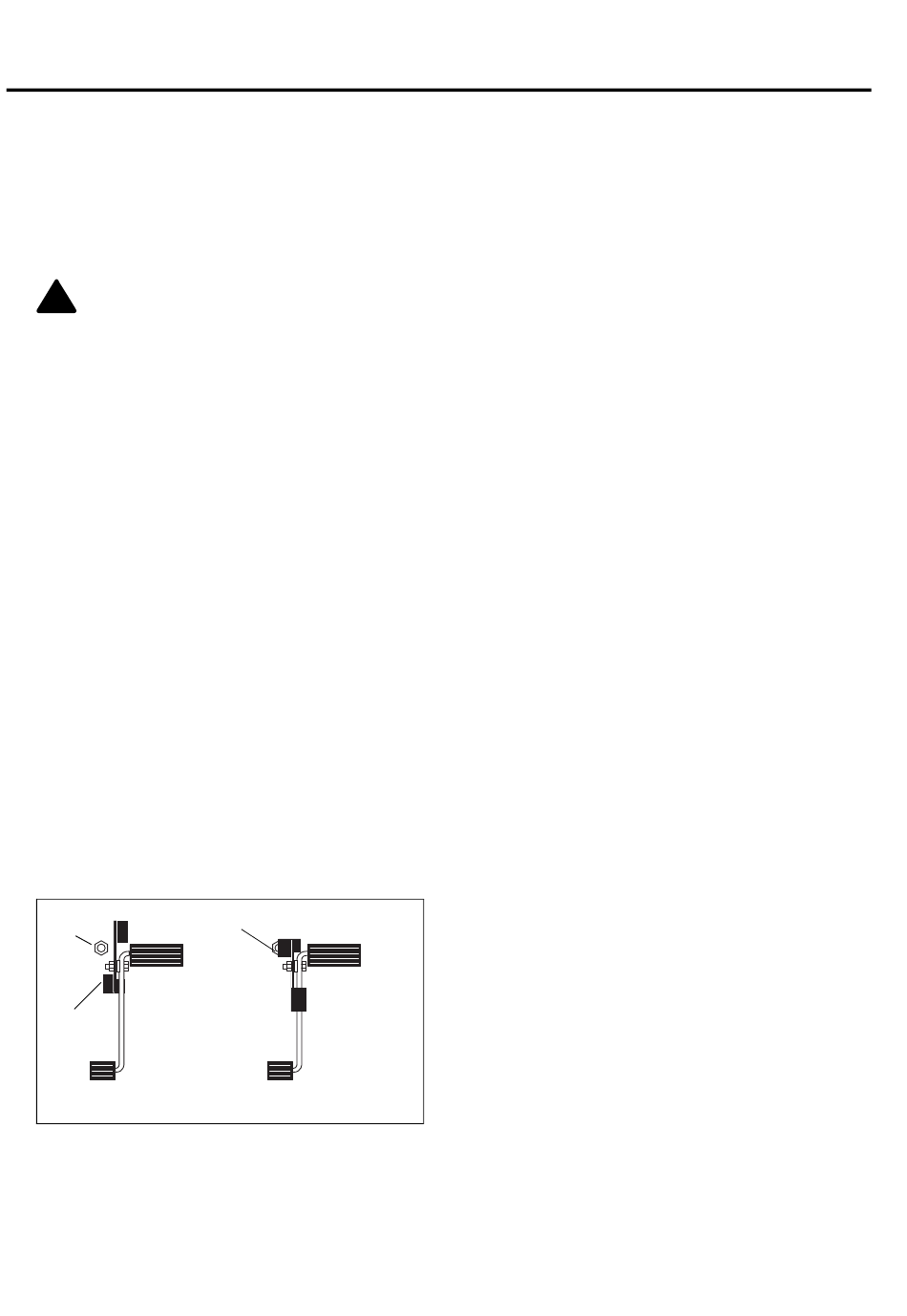

C. Limiteur de vitesse
Limite la vitesse de marche avant lors de la coupe ou
de l'utilisation des accessoires. Pour opérer à une
vitesse de déplacement réduite, faites tournez le
levier comme c'est illustré (C
en contact avec la vis de butée sur le plancher quand
la pédale de traction est enfoncée vers l'avant. Pour
vous déplacer à la vitesse maximale, mettez le levier
à la position illustrée (C
être réglée pour obtenir des vitesses de déplacement
particulières.
C
2
C
3
Vitesse maximale
F-8
Ne jamais régler la colonne
) pour
2
) de sorte qu'il vienne
1
). La vis de butée (C ) peut
3 2
C
1
Vitesse réduite
Schéma 3B
D. Pédale de traction
Appuyez sur la pédale avant (D
avant. Relâchez la pédale pour ralentir le tracteur et
l'arrêter.
Appuyez sur la pédale arrière (D
arrière. Relâchez la pédale pour ralentir le tracteur et
l'arrêter. Laissez le tracteur venir à l'arrêt complet
avant d'inverser le sens du déplacement.
E. Alarme
L'alarme
s'allument) pour alerter l'opérateur d'une situation
nécessitant une attention immédiate. Voir section
3.3.
F. Bouchon/jauge d'huile hydraulique
Lorsque la machine est froide, remplissez jusqu'au
repère vert de la jauge en utilisant du fluide
)
1
hydraulique propre. Ne remplissez pas trop.
G. Bouchon de réservoir
Remplissez le réservoir de carburant de gasoil No. 2,
d'indice minimum de cétane 45. Reportez-vous à la
section 4.12 du manuel du moteur pour de plus
amples informations sur les caractéristiques du
carburant.
H. Frein de stationnement
Pour serrer le frein de stationnement, tirez sur le
levier. Serrez toujours le frein de stationnement avant
le démarrage et après l'arrêt de la machine.
I.
Réglages du siège
Le siège normal de l'opérateur a cinq positions de
réglage.
Description
Commande montée/descente
Inclinaison du dossier
Barre de commande
avant/arrière
Soutien lombaire
Commande d'accoudoir
J. Verrous de transport des plateaux latéraux
HR023
Verrouille les plateaux en position haute pour le
transport du tracteur. Les verrous doivent être
débloqués
plateaux. Section 4.6.
1
retentit (et les témoins
Emplacement sur
le siège
avant, gauche –
sous le siège
avant, gauche –
sous le siège.
avant du siège
côté gauche du
dossier
sous chaque
accoudoir
manuellement avant
) pour la marche
) pour la marche
2
avertisseurs
d'abaisser les
