Contractor ECO-series Betriebsanleitung Seite 98

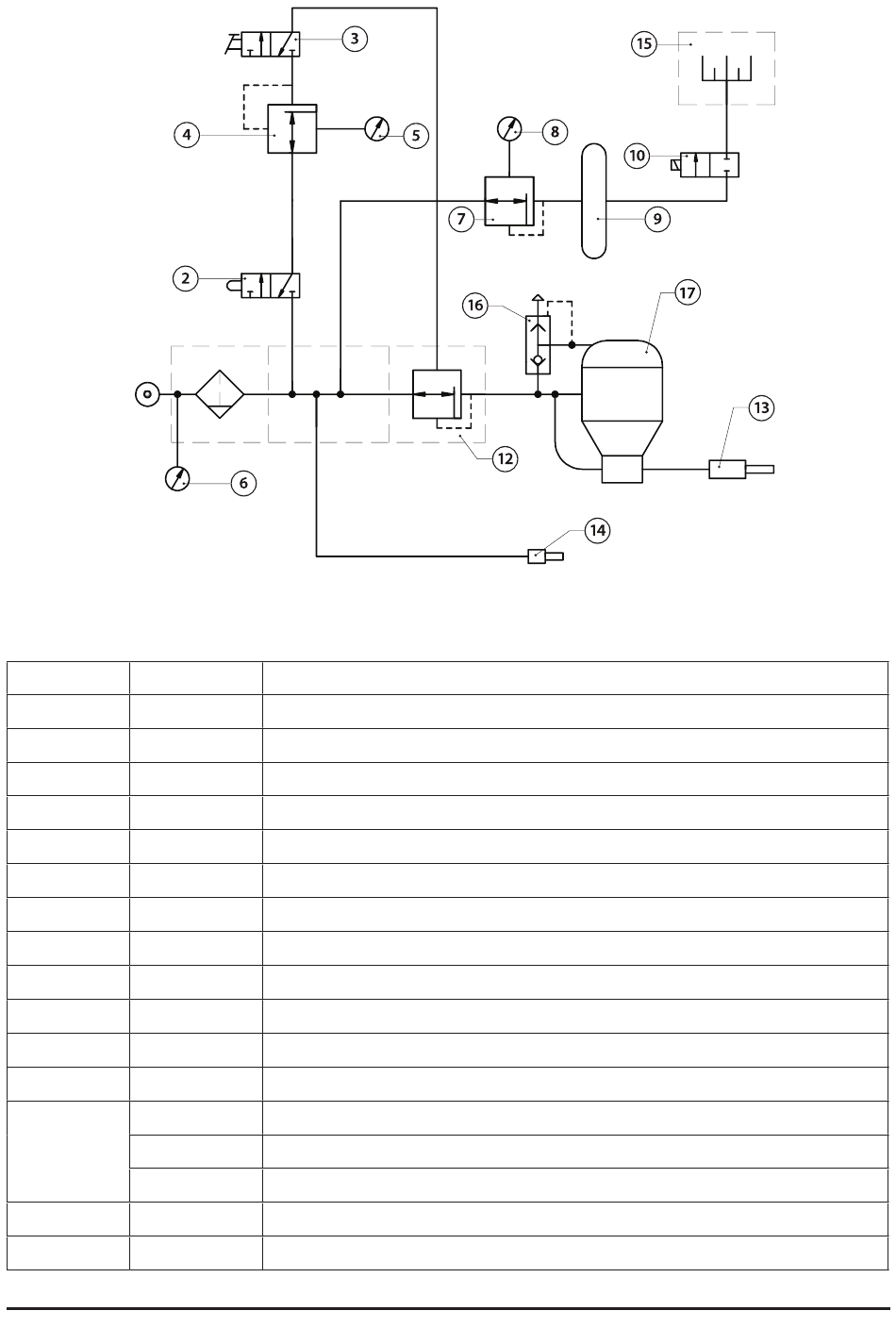

Abb. 7.2.2. Pneumatischer Schaltplan
ECO-80PF/100PF/120PF/140PF/ ECO-80PL/100PL/120PL/140PL
Abb. Nr. Artikelnr.
2 51203007
3 51203003
4 51201001
5 51202010
6 10130404
7 51201001
8 51202008
9 88600001
10 51203004
12 51203002
13 10112551
14 10115901
15 22070106
22070103
22070104
16 51203005
17 22040001
98
Beschreibung
Türsicherungsventil 1/8"
Pneumatischer Fußventil
Druckregler, 1/4"
Einbau-Manometer 1/8"
Manometer 1/8" (Gummi-Schutzkappe)
Druckregler, 1/4"
Manometer 1/8" (Gummi-Schutzkappe)
Druckbehälter für Impulsabreinigung
Membranventil Impulsabreinigung 3/4"
Druckregler 1", Ferngesteuert
NTC-5.0, Venturi Strahldüse, Wolframkarbid, 5.0 mm x 45 mm
Abblasdüse, Gummi
Patronenfilter für DC-370
Patronenfilter für DC-550
Patronenfilter für DC-750
Ablassventil, ECO-Serie
Strahlgerät, 13 liter, für ECO-Serie
