Contractor ECO-series Betriebsanleitung Seite 150

ВП 1 A B C
3 X 380VAC

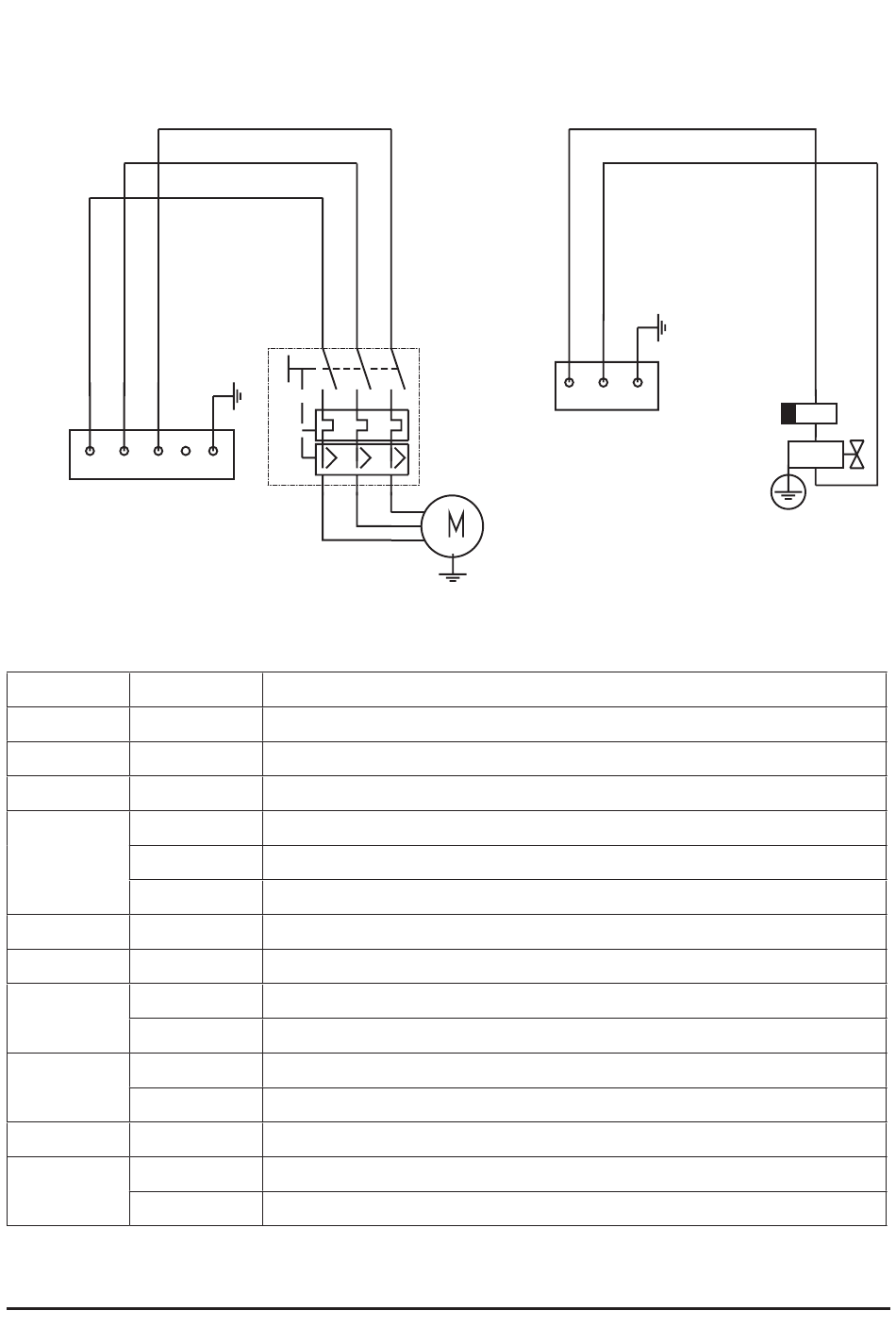

Рис. 7.3.2. Электрическая схема DC-370/550/750
№ поз. Код заказа
K1 35010011
S1 33070001
HS 32060001
М 31120001
31120002
31120003
Y1 51203004
F 32080002
RS 1,2 33280005
33280003
ВП 1,2 33270005
33270006
Bp 32040001
QR 32130003
32130002
150
DC370,550,750
QR
Описание
Контактор
Кнопка двойная ВКЛ./ВЫКЛ.
Выключатель ручной кулачковый
Электродвигатель DC-370
Электродвигатель DC-550
Электродвигатель DC-750
Пневмоклапан
Предохранитель
Розетка
Розетка
Вилка
Вилка
Таймер
Выключатель автоматический DC-370/550
Выключатель автоматический DC-750
A1
K1
A2
N C
220VAC
C N
ВП 2
220VAC
M1
3~
RS 2
JPS-370
Bp
Y1
CONTRACOR Версия 3.1
®
