Contractor ECO-series Betriebsanleitung Seite 100

ВП 1 A B C
3 X 380VAC

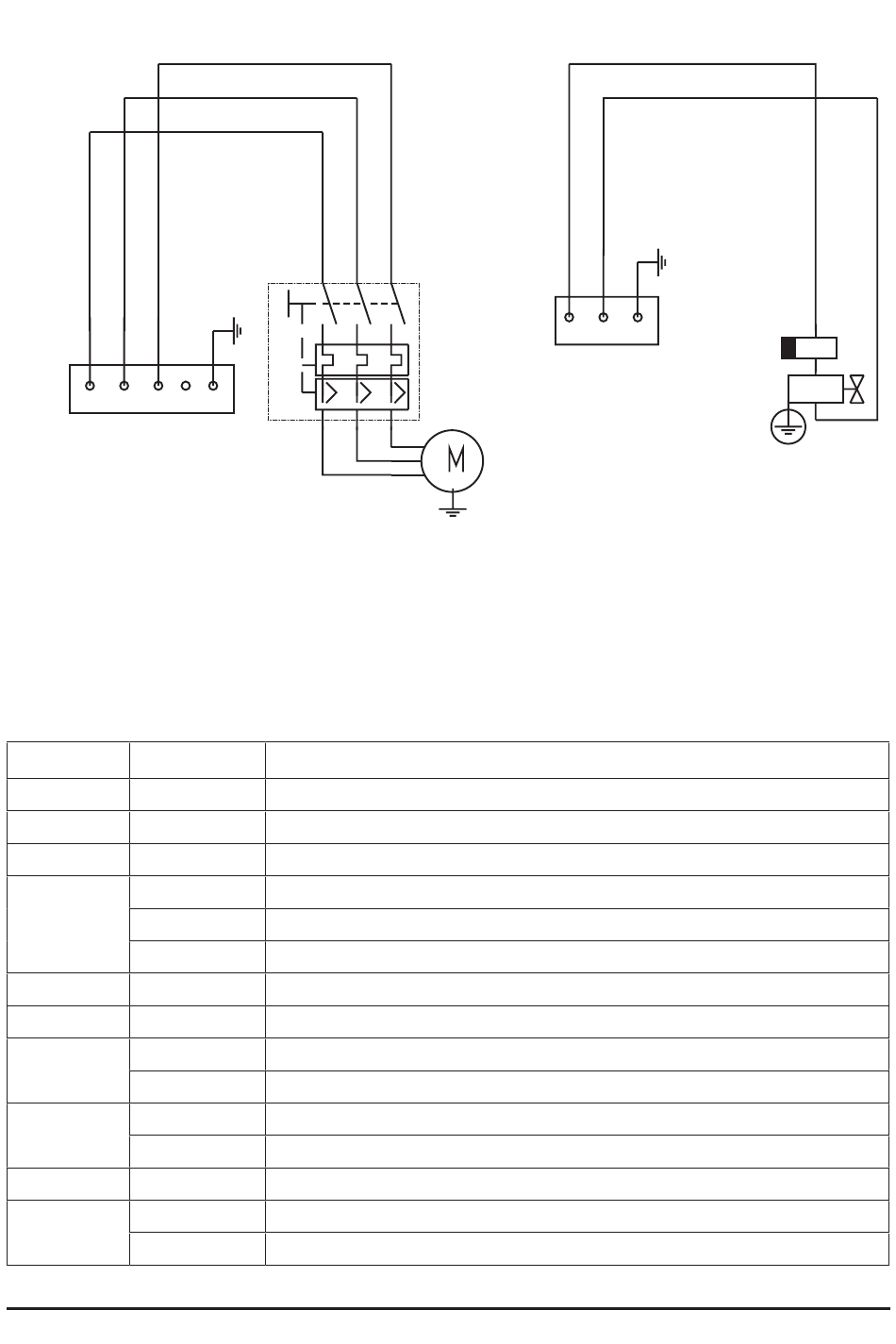

Abb. 7.3.2. Elektrischer Schaltplan DC-370/550/750
Abb. Nr. Artikelnr.
K1 35010011
S1 33070001
HS 32060001
М 31120001
31120002
31120003
Y1 51203004
F 32080002
RS 1,2 33280005
33280003
ВП 1,2 33270005
33270006
Bp 32040001
QR 32130003
32130002
100
DC370,550,750
QR
Beschreibung
Schütze 3-polig
Double pushbuttons ON / OFF
Nockenschalter 0-I
Elektromotor DC-370
Elektromotor DC-550
Elektromotor DC-750
Membranventil Impulsabreinigung
Sicherung
Leitungsrosette
Leitungsrosette
Netzstecker
Netzstecker
Zeitschalter für Patronenreinigung
Automatikschalter
Automatikschalter
N C
220VAC
C N
ВП 2
220VAC
M1
3~
RS 2
JPS-370
Bp
Y1
