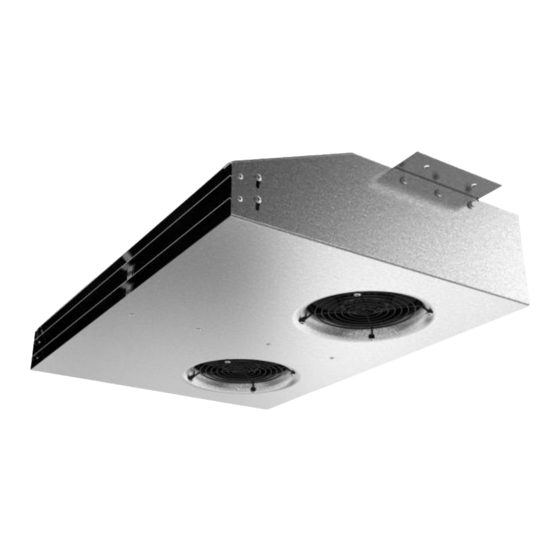

- Seite 1 Jet-Ventilatoren IV Smart AC, IV Smart EC, IV Smart EC CO Montage- und Betriebsanleitung Aus dem Englischen übersetztes Dokument | · 004...
- Seite 2 © Copyright Systemair AB Alle Rechte vorbehalten E&OE Systemair AB behält sich das Recht vor, seine Produkte ohne Vorankündigung zu ändern. Dies gilt auch für bereits bestellte Produkte, sofern die vorher vereinbarten Spezifikationen nicht beeinflusst werden. | 004...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Informationen .........1 11 Fehlersuche/Wartung/Reparatur/CO- Alarm ............13 Hinweissymbole ........1 1.1.1 Anleitungssymbole .....1 11.1 Sicherheitshinweise ......13 Wichtige Sicherheitshinweise......1 11.2 Fehlersuche Ventilator......13 11.3 Alarm- und Fehlerbehandlung Personal..........1 Kohlenmonoxid-Steuerung ..... 14 Persönliche Schutzausrüstung ....2 11.3.1 Schwellenwerte der Die 5 Sicherheitsregeln bei Arbeiten in Fehleranzeigen ...... -
Seite 5: Allgemeine Informationen
Allgemeine Informationen | Allgemeine Informationen Hinweissymbole Gefahr Vorsicht Unmittelbare Gefährdung Gefährdung mit geringem Risiko Die Nichtbeachtung des Warnhinweises führt Die Nichtbeachtung des Warnhinweises kann zu unmittelbar zum Tod oder zu schweren mittelschweren Verletzungen führen. Verletzungen. Warnung Wichtig Potenzielle Gefahr Gefahr mit Risiko für Sachbeschädigungen Die Nichtbeachtung des Warnhinweises kann zum Die Nichtbeachtung des Warnhinweises kann zu Tod oder zu schweren Verletzungen führen. -
Seite 6: Persönliche Schutzausrüstung
Absprache mit Systemair. Hinweis! Der Betreiber hat sicherzustellen, dass das Personal in die Bedienung unterwiesen wurde und die Betriebsanleitung verstanden hat. Bei Unklarheiten wenden Sie sich bitte an Systemair oder an unsere Vertreter. Persönliche Schutzausrüstung ♦ Bei jeglichen Arbeiten im Umfeld des Ventilators ist die Schutzausrüstung zu tragen. -
Seite 7: Beschreibung Iv Smart
Beschreibung IV Smart | ♦ Es ist sicherzustellen, dass sich niemand unter einer schwebenden Last befindet. Lieferung Jeder Ventilator verlässt unser Werk in elektrisch und mechanisch einwandfreiem Zustand. Es wird empfohlen, den Ven- tilator bis zur Montagestelle original verpackt zu transportieren. Lieferung prüfen ♦... -
Seite 8: Kohlenmonoxid-Steuerung
| Beschreibung IV Smart IV Smart EC—CO — ausgestattet mit Kohlenmonoxid-Steuerung Die Ventilatoren werden über zwei EC-Motoren angetrieben (siehe “IV Smart EC ausgestattet mit EC-Motor”). Ventilator und Steuerung sind vorinstalliert und betriebsbereit. Kohlenmonoxid-Steuerung Die CO-Steuerung steuert zwei EC-Ventilatoren mit einem 0-10 V Steuereingang anhand eines Messsignals das von ei- nem CO-Sensor stammt. -
Seite 9: Abmessungen
Beschreibung IV Smart | Abmessungen Bild 1 Abmessungen IV Smart Ventilator— und Motordaten • Max. Temperatur der transportierten Luft, Max. Umgebungstemperatur, Schalldruckpegel –> Siehe Datenblatt, ver- fügbar in unserem Onlinekatalog. • Spannung, Stromstärke, Schutzklasse, Gewicht –> Siehe Typenschild • Die Motordaten befinden sich auf dem Typenschild des Motors oder in der technischen Dokumentation des Motorenherstellers. -
Seite 10: Bestimmungswidrige Verwendung
| Typenschild und Typenschlüssel Bestimmungswidrige Verwendung Eine unsachgemäße Verwendung liegt hauptsächlich dann vor, wenn der Ventilator anders als beschrieben genutzt wird. Folgende Beispiele sind bestimmungswidrig und gefährlich: • Fördern von explosiven und brennbaren Medien • Installation im Außenbereich • Fördern von aggressiven Medien •... -
Seite 11: Installation
Installation | Installation Warnhinweis: Stoßgefahr durch herabfallenden Ventilator oder Ventilatorteile. ♦ Überprüfen Sie vor der Installation die Oberfläche auf Tragfähigkeit. ♦ Berücksichtigen Sie bei der Auswahl der Hebeausrüstung und der Befestigungsteile alle statischen und dynamischen Lasten. General safety information ♦ Die Installation darf nur von entsprechend qualifizierten Personen ausgeführt werden, Einzelheiten, s. Tabelle 1 Qua- lifikation, Seite 2. -
Seite 12: Elektrischer Anschluss
| Elektrischer Anschluss Elektrischer Anschluss Sicherheitshinweise/Voraussetzungen Warnhinweis: Gefährdung durch elektrische Spannung! ♦ Die 5 Sicherheitsregeln sind einzuhalten, s. 2.3 Die 5 Sicherheitsregeln bei Arbeiten in und an elektrischen Anlagen, Seite 2. ♦ Verhindern Sie das Eindringen von Wasser in den Klemmkasten. ♦... -
Seite 13: Anschlussplan Iv Smart Ec
Elektrischer Anschluss | Anschlussplan IV Smart EC Die Anschlusskabel der beiden Motoren des IV Smart werden in die Klemmkästen ausgeführt. schwarz schwarz blau Klemmkasten — Spannungsversorgung blau grün/gelb grün/gelb + 10 V gelb 0–10 V gelb blau Klemmkasten — Steuerschnittstelle blau Tacho / Motor 1 weiß... -
Seite 14: Anschlussplan Iv Smart Ec-Co
| Elektrischer Anschluss Leitung Funktion/Belegung Anschluss Farbe Spannungsversorgung 230 V AC, 50...60 Hz, CON10 schwarz Spannungsbereich s. Typenschild CON11 blau Neutralleiter grün/gelb CON12 Schutzleiter gelb Reglereingang 0...10 V oder PWM 0...10 V PWM Drehzahlausgang: Open Collector, 1 Impuls pro Umdrehung, Tacho weiß... -
Seite 15: Ventilatordrehzahlvorgabe
Inbetriebnahme | Elektrische Anschlüsse forts. 1. 10 V Regelanschlüsse für Ventilator 2 Drehzahlvorgabe und 2. 0-10 V Drehzahlrückmeldung Falls der Ventilator über ein 10 V Ausgang X5 FAN2 3. HALL verfügt, kann er an X5.1 angeschlossen werden. 4. GND 1. 24 V Anschluss für CO-Sensor und Messsignal 2. -
Seite 16: Tests Bei Aktivierung Ec-Co-Version
| Inbetriebnahme ♦ Montage und elektrischer Anschluss sind fachgerecht ♦ Ein- und Auslass sind frei. abgeschlossen. ♦ Die Kabelverschraubungen wurden fest angezogen. ♦ Restmaterial von der Installation und Fremdkörper ♦ Die Daten auf dem Typenschild entsprechen den wurden aus dem Ventilator und den Kanälen entfernt. Anschlussdaten. -
Seite 17: Betrieb
Störung Mögliche Ursachen Abhilfe Ventilator läuft Laufrad hat Unwucht Wenn möglich durch ein Fachunternehmen nachwuchten. unruhig Ansonsten wenden Sie sich bitte an Systemair. Verschmutzung des Laufrads Sorgfältig reinigen, nachwuchten Materialzersetzung am Laufrad Systemair kontaktieren aufgrund aggressiver Fördermedien. Drehrichtung Laufrad falsch... -
Seite 18: Alarm- Und Fehlerbehandlung Kohlenmonoxid-Steuerung
Prüfen, ob der richtige Ventilator für die Anwendung verwendet wird. Hinweis! Bei allen anderen Schäden/Fehlern wenden Sie sich bitte an Systemair. Defekte, sicherheitsrelevante Ventilatoren (Ex- und Entrauchungsanwendung) müssen komplett ausgetauscht werden. 11.3 Alarm- und Fehlerbehandlung Kohlenmonoxid-Steuerung Die Steuerung überwacht kontinuierlich die Funktion des Sensors, sowie die Funktion der Ventilatoren. Die folgenden Unterpunkte beschreiben die Bedeutung der Fehler- und CO-Alarm-Signalisierungen sowie die Art und Weise wie auf sie reagiert werden sollte. -
Seite 19: Wartung
Sie Schritte 1 bis 2 und benachrichtigen Sie den Gas-Notdienst (die Rufnummer muss vorliegen), ggf. den zuständigen Gasinstallateur informieren. - Fehler Ventilator Systemair kontaktieren Fehler - Fehler Sensor 11.4 Wartung Nur bei korrekt durchgeführter Wartung und einem schriftlichen Nachweis hierfür besteht der Anspruch auf Gewährleistung. -
Seite 20: Ersatzteile
Die flexiblen Verbinder auf Beschädigung prüfen. Siehe normale Betriebsbedingungen Hinweis! Bei allen anderen Schäden/Fehlern wenden Sie sich bitte an Systemair. Defekte, sicherheitsrelevante Ventilatoren (Ex- und Entrauchungsanwendung) müssen komplett ausgetauscht werden. 11.5 Ersatzteile ♦ Verwenden Sie nur Originalersatzteile von Systemair! ♦ Geben Sie bei einer Ersatzteilbestellung die Seriennummer des Ventilators an. Diese ist auf dem Typenschild angegeben. -
Seite 21: Inbetriebnahmeprotokoll
Inbetriebnahmeprotokoll | Inbetriebnahmeprotokoll Nur bei korrekt durchgeführter Inbetriebnahme und einem schriftlichen Nachweis hierfür besteht der Anspruch auf Gewährleistung. Ventilator Beschreibung: Artikel-Nr.: Produktionsauftragsnr.: Installateur Firma: Ansprechpartner: Firmenadresse: Tel.-Nr.: E-Mail: Betreiber (Installationsort) Firma: Ansprechpartner: Firmenadresse: Tel.-Nr.: E-Mail: Nein Anschlussart □ □ Direkt am Netz □... -
Seite 22: Eg-Konformitätserklärung
Nein □ □ Inbetriebnahme des Ventilators erfolgreich? Datum, Unterschrift Installateur Datum, Unterschrift Betreiber EG-Konformitätserklärung Der Hersteller: Systemair GmbH Seehöfer Straße 45 DE-97944 Boxberg Deutschland +49 (7930) 9272 - 553 Produktbezeichnung: Jet-Ventilatoren Typenbezeichnung: AJR; AJ8; AJR (B); AJ8 (B); AJ (F); AJR-TR; IV; IV smart; prioJet... - Seite 23 | 004...
