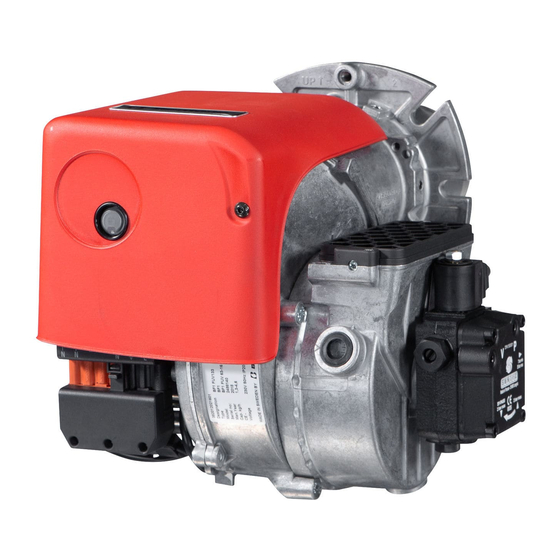

Bentone BF1 Installations- Und Wartungsanweisungen
Vorschau ausblenden
Andere Handbücher für BF1:
- Installations- und wartungsanweisungen (52 Seiten) ,
- Installations- und wartungsanweisungen (40 Seiten)
Verwandte Anleitungen für Bentone BF1
Inhaltszusammenfassung für Bentone BF1
- Seite 1 178 029 35-9 2017-10–24 Providing sustainable energy solutions worldwide Installations- und Wartungsanweisungen...
-
Seite 3: Inhaltsverzeichnis
____________________ 1.4 Modell BF1 KS 76-24 5. PUMPENANWEISUNGEN _______________________________________________ __________________________________________ 1.4.1 Brennerleistung/Grundeinstellung 5.1 Suntec AS47CK ____________________ _____________________________________________________ 1.5 Modell BF1 PL 6-7-21,5-10 (E) 5.1.1 Technische Daten ________________________________ _______________________________________ 1.5.1 Brennerleistung/Grundeinstellung 5.1.2 Komponenten __________________ _____________________________________________ 5.1.3 Filterwechsel 1.6 Empfehlungen für Düse und Druck... -
Seite 4: Wichtig Zu Bedenken
• Sorgen Sie dafür, dass der Brenner vor einem direkten Begießen mit Wasser geschützt wird, da die Konstruktion nicht dafür ausgelegt ist. • Es ist ein Ölfilter einzusetzen. • Verwenden Sie ausschließlich Ersatzteile, die von Enertech empfohle wurden. Bentone BF1... -
Seite 5: Elektrische Sicherheit
Brennereinstellung Für eine korrekte Einstellung müssen eine Rauchgasanalyse und Tempe- raturmessung durchgeführt werden. Andernfalls besteht die Gefahr für Rußbildung, einen verringerten Wirkungsgrad oder eine Kondensation im Schornstein. Detailed ecodesign information can be downloaded at: www.bentone.com/ecodesign Bentone BF1... -
Seite 6: Technische Daten
Allgemeine Informationen 1. TECHNISCHE DATEN Baumasse BF1 1.1.1 Baumasse Flansche Flansche 1 Flansche 2 ø89,7 ø89,5 130–150 136–150 Flansche 3 Flansche 4 ø90 ø90 125–150 Bentone BF1... -
Seite 7: Modell Bf1 Fu
Allgemeine Informationen 1.2 Modell BF1 FU 63-16 1,6–2,0 (-0,1)+0,5 7,0–8,0 Flanschvorsprung, Maß B Flansch Brennerrohrlänge 1.2.1 Brennerleistung/Grundeinstellung kg/h 22,0 20,0 18,0 16,0 14,0 12,0 10,0 -0,5 Brennerleistung kW Brennerleistung kW Der Skalenwert gilt bei einem Druck im Feuerraum von 0 mbar. -
Seite 8: Modell Bf1 Ka
Allgemeine Informationen 1.3 Modell BF1 KA 76-22 2,7-3,3 0,5-1,5 8,0-9,0 Flanschvorsprung, Maß B Flansch Brennerrohrlänge 1.3.1 Brennerleistung/Grundeinstellung kg/h -0,5 Brennerleistung kW Der Skalenwert gilt bei einem Druck im Feuerraum von 0 mbar. Bentone BF1... -
Seite 9: Modell Bf1 Ks
Allgemeine Informationen 1.4 Modell BF1 KS 76-24 2,3-3,1 0,5-1,5 10,0-11,0 Flanschvorsprung, Maß B Flansch Brennerrohrlänge 1.4.1 Brennerleistung/Grundeinstellung kg/h 22,0 20,0 18,0 16,0 14,0 12,0 10,0 -0,5 Brennerleistung kW Brennerleistung kW Der Skalenwert gilt bei einem Druck im Feuerraum von 0 mbar. -
Seite 10: Modell Bf1 Pl 6-7-21,5-10 (E)
Allgemeine Informationen 1.5 Modell BF1 PL 6-7-21,5-10 (E) 2,3-3,1 0,5-1,5 10,0-11,0 Flanschvorsprung, Maß B Flansch Brennerrohrlänge 1.5.1 Brennerleistung/Grundeinstellung kg/h 22,0 20,0 18,0 16,0 14,0 12,0 10,0 -0,5 Brennerleistung kW Brennerleistung kW Der Skalenwert gilt bei einem Druck im Feuerraum von 0 mbar. -
Seite 11: Empfehlungen Für Düse Und Druck
1.7.1 Brenner mit Vorwärmung Rechnen Sie in Abhängigkeit von folgenden Faktoren mit einer Verringerung der Ölmenge um 5–20% bei der Vorwärmung: • Temperatursteigerungen an der Düse. • Düsenkonstruktion. • Kapazität (je höher die Kapazität, desto geringer die Differenz). Bentone BF1... -
Seite 12: Beschreibung
Allgemeine Informationen 1.8 Beschreibung Bentone BF1... -
Seite 13: Bauteile
Allgemeine Informationen 1.9 Bauteile Stauscheibe Düse Vorderes Brennergehäuse Zündtransformator Teilungsschraube Feuerungsautomat Elektrischer Anschluss X1 (siehe Schaltplan) Motor Kondensator Vorwärmer (falls vorhanden) Zündelektroden Zündkabel Fotowiderstand Flammenschauglas Einstellung des Düsenstocks Abdeckung Brennerrohr Schutzgitter Magnetventil Ölpumpe Luftregelung Lufteinlass Luftskalenglas Hinteres Brennergehäuse Bentone BF1... -
Seite 14: Montage
Vor der Inbetriebnahme kann für den Brenner gemäß Diagramm eine Grundeinstellung vorgenommen werden. (Siehe Grundeinstellungen.) Beachten Sie, dass es sich hierbei lediglich um eine Grundeinstellung handelt, die nach dem Brennerstart angepasst werden muss. Dann ist auch eine Rauchgasanalyse und Rußmessung vorzunehmen. Bentone BF1... -
Seite 15: Brennermontage
Wenn der Kessel keine vorbeschaltete Steckerteil besitzt, verbinden Sie die beiliegende Steckerteil X2 gemäß Schaltplan. Stellen Sie den Hauptschalter aus. Verbinden Sie Eurostecker X2 gemäß Alt. 1–3 (siehe Abschnitt Elektrische Ausrüstung). Montieren Sie Eurostecker X2 am Brenner. Stellen Sie den Hauptschalter ein. Bentone BF1... -
Seite 16: Grundeinstellungen
Die Düsenauswahl erfolgt gemäß Tabelle. (Siehe Technische Daten.) Gemäß Düsentabelle ist folgende Düse zu verwenden. Düse 0,65 Gph Pumpendruck: 11,0 bar BF1 FU 63-16/FUV 63-16 Brennerleistung 30 kW Leistungsberechnung zur Düsenauswahl unter Berücksichtigung des Vorwärmers gemäß Tabelle. (Siehe Technische Daten 2.6.) Berechnete Düsenleistung:... -
Seite 17: Einstellung Des Düsenstocks
Regel kann er seine Standardposition „STD“ beibehalten, damit ein optimaler Betrieb und einfache Startvorgänge gewährleistet werden. (Ein eingegossener Pfeil am Gebläsegehäuse zeigt die Lage des Ansaugkegel an. Zusätzlich zur Skala am Ansaugkegel gussteil gibt es ebenfalls eine Markierung, die die Werkseinstellung angibt.) Bentone BF1... -
Seite 18: Lufteinlass Drehen
Luftstrom am höchsten. 3.1.8 Muffenkupplung Ein Schlauchanschluss per Muffenkupplung ist mit den drei Abmessungen 48, 68 und 78 mm mit Außendurchmesser „D“ möglich. Die Muffenkupplung wird dort am Lufteinlass montiert, wo sich in der Standardausführung das Gitter befindet. Bentone BF1... -
Seite 19: Brennerwartung
Brennergehäuse an der Schraube für die Befestigung von Vorderteil und Brennergehäuse gemäß der Abbildung zur Linken auf, wobei der Motor nach oben weist. Bei einem Wartungsvorgang bzw. Komponentenwechsel, der sich auf die Verbrennung auswirkt, muss an der Anlage eine Analyse und Rußprobe vorgenommen werden. Bentone BF1... -
Seite 20: Wartungsposition 3
Bringen Sie den Eurostecker an und schalten Sie die Hauptstrom- versorgung ein. Starten Sie den Brenner und kontrollieren Sie die Verbrennung Bei einem Wartungsvorgang bzw. Komponentenwechsel, der sich auf die Verbrennung auswirkt, muss an der Anlage eine Analyse und Rußprobe vorgenommen werden. Bentone BF1... -
Seite 21: Vorwärmerwechsel
Starten Sie den Brenner, entlüften Sie die Pumpe, stellen Sie den korrekten Druck ein und kontrollieren Sie die Verbrennung. Bei einem Wartungsvorgang bzw. Komponentenwechsel, der sich auf die Verbrennung auswirkt, muss an der Anlage eine Analyse und Rußprobe vorgenommen werden. Bentone BF1... -
Seite 22: Ventilatormotorwechsel
Bringen Sie den Eurostecker an und schalten Sie die Hauptstrom- versorgung ein. Starten Sie den Brenner und kontrollieren Sie die Verbrennung. Bei einem Wartungsvorgang bzw. Komponentenwechsel, der sich auf die Verbrennung auswirkt, muss an der Anlage eine Analyse und Rußprobe vorgenommen werden. Bentone BF1... -
Seite 23: Wartung Von Lufteinlass Und Ansaugkegel
Bringen Sie den Eurostecker an und schalten Sie die Hauptstromver- sorgung ein. Starten Sie den Brenner und kontrollieren Sie die Verbrennung. Bei einem Wartungsvorgang bzw. Komponentenwechsel, der sich auf die Verbrennung auswirkt, muss an der Anlage eine Analyse und Rußprobe vorgenommen werden. Bentone BF1... -
Seite 24: Reinigungsvariante 1
Bringen Sie den Eurostecker an und schalten Sie die Hauptstrom- versorgung ein. Starten Sie den Brenner und kontrollieren Sie die Verbrennung. Bei einem Wartungsvorgang bzw. Komponentenwechsel, der sich auf die Verbrennung auswirkt, muss an der Anlage eine Analyse und Rußprobe vorgenommen werden. Bentone BF1... -
Seite 25: Reinigungsvariante 2
Erdungsverbindung zwischen Konsole und Brennerkörper vorliegt. Warnung Verwenden Sie ausschließlich elektrische Komponenten, die von Enertech empfohlen wurden. Bei einem Wartungsvorgang bzw. Komponentenwechsel, der sich auf die Verbrennung auswirkt, muss an der Anlage eine Analyse und Rußprobe vorgenommen werden. Bentone BF1... -
Seite 26: Komplette Elektroeinheit Wechseln
Bei einem Wechsel der in der Elektroeinheit enthaltenen Komponenten Transformator und Steuereinheit muss die Sockelabdeckung nicht entfernt werden. Bei einem Wartungsvorgang bzw. Komponentenwechsel, der sich auf die Verbrennung auswirkt, muss an der Anlage eine Analyse und Rußprobe vorgenommen werden. Bentone BF1... -
Seite 27: Pumpenanweisungen
Vergessen Sie nicht, die Dichtung zu wechseln. Öffnen Sie die Ölzufuhr und schalten Sie die Stromversorgung ein. 5.1.4 Einstangsystem Demontieren Sie den Rücklaufstopfen (8) und versehen Sie die Rücklauf- leitung (9) mit dem Metallstopfen (7) G 1/4 Zoll. Bentone BF1... -
Seite 28: Funktionsweise Von As47Ck
Düsenleitung geschlossen. Auf diese Weise erfolgt eine sofortige Abschaltung. Die Ein- und Abschaltfunktion kann unabhängig von der Motordrehzahl geregelt werden und reagiert sehr schnell. Bei nicht aktiviertem Magnetventil ist das erforderliche Drehmoment bis zur vollen Motordrehzahl niedrig. Bentone BF1... -
Seite 29: Saugleitungstabellen Für As47Ck
Die Tabellen geben Auskunft über die gesamte Saugleitungslänge in m bei einer Düsenkapazität von 2,1 kg/h. Der maximal zulässige Druck auf Saug- und Druckseite beträgt 2,0 bar. Bei Zweistrangsystemen gilt Q 46 l/h Pumpenkapazität bei 0 bar. Bentone BF1... -
Seite 30: Danfoss Bfp 11 Und Bfp 21
Einsatz wieder an und ziehen Sie die Verbindung leicht an. Vergessen Sie nicht, den O-Ring zu wechseln. Öffnen Sie die Ölzufuhr und schalten Sie die Stromversorgung ein. 5.2.4.1 Einstangsystem Demontieren Sie den Rücklaufstopfen (7) und versehen Sie die Rücklaufleitung (9) mit dem Metallstopfen (10) G 1/4 Zoll. Bentone BF1... -
Seite 31: Funktionsweise Von Bfp 11 Und Bfp 21
(D) und wechselt in die Startposition. Dies kann wie folgt korrigiert werden: • Durch eine Senkung des Pumpendrucks. • Durch eine Reduzierung der bereitgestellten Ölmenge, also den Einbau einer kleineren Düse. • Durch den Wechsel zu einer Pumpe mit höherer Kapazität. Bentone BF1... -
Seite 32: Le-S-System
Das Schnellsperrventil verursacht keinen zusätzlichen Druckabfall, d.h. bei einem Pumpendruck von 10 bar beträgt der Sprühdruck auch 10 bar 5.2.7 Entlüftung Eine Entlüftung ist nur bei Einstrangsystemen erforderlich. Bei Zweistrangsystemen führt die Pumpe eine automatische Entlüftung über die Rücklaufleitung aus. Bentone BF1... -
Seite 33: Saugleitungstabellen Für Bfp11 Und Bfp21
Rohrsystem sollte die Ölpumpe nicht länger als 5 min ohne Öl betrieben werden. (Dazu muss die Pumpe beim Betrieb mit Öl geschmiert werden.)Die Tabellen geben Auskunft über die gesamte Saugleitungslänge in m bei einer Düsenkapazität von 2,5 kg/h. Der maximal zulässige Druck an Saug- und Rücklaufanschluss beträgt 2,0 bar. Bentone BF1... -
Seite 34: Vorwärmer
Pumpe mit einem Rückschlagventil ausgestattet. Das Sperrventil kann mithilfe einer M5-Schraube aus dem Vorwärmer gezogen werden (siehe Abbildung). Nach der erneuten Montage des Ventils wird dieses vom Öldruck direkt hinter den Düsenfilter gepresst, damit vor dem Ventil ein möglichst geringes Volumen vorliegt. Bentone BF1... -
Seite 35: Elektrische Ausrüstung
Allgemeine Informationen 7. ELEKTRISCHE AUSRÜSTUNG LMO1..2..4. Schaltplan Alt 2 Alt 3 Alt 4 Alt. 1 Gemäß 4791 Bentone BF1... -
Seite 36: Komponentenliste
Wird der Brennerbetrieb per Hauptschalter oder Thermostat unter- brochen, findet ein Neustart statt, wenn die Bedingungen gemäß Punkt 1 erfüllt sind. Blockierung durch den Feuerungsautomaten Die rote Lampe des Feuerungsautomaten leuchtet. Der Brenner wird durch Drücken der Resettaste neugestartet. Bentone BF1... -
Seite 37: Technische Daten
5,5 µA 5,5 µ A 5,5 µA Schutzklasse IP 40 IP 40 IP 40 LOA soll in EU-Ländern nicht verwendet werden Fotostromsteuerung Der Fotostrom wird per Gleichstrom-Amperemeter (Multimeter µA) gemessen, das mit dem Fotowiderstand in Reihe geschaltet wird. Bentone BF1... -
Seite 38: Farbige Kennzeichnung Lmo14/24
Rückkehr in den Normalbetrieb: Die Rückstelltaste 1 Sekunde drücken. Wenn die Rückstelltaste stattdessen ein zweites Mal mindestens 3 Sekunden lang gedrückt wird, können Sie, über eine Schnittstelle, die entsprechenden Informationen auf einem Computer oder Abgasanalysator abrufen. Rückkehr in den Normalbetrieb: Die Rückstelltaste 1 Sekunde drücken Bentone BF1... -
Seite 39: Fehlersuche
Gebläserad schleift auf der Welle Ersetzen Pumpenkupplung lose oder verschlissen Zündelektrodeneinstellung kontrollieren Vorwärmer zugesetzt (siehe Technische Daten) Verzögerte Zündung Kontrollieren, ob Zündelektroden Zu starker Zug unbeschädigt sind Zu hoher Druckabfall an der Stauscheibeibe Hochspannungskabel kontrollieren Einsatzeinstellung kontrollieren Kesselzug korrigieren Brenner justieren Bentone BF1... -
Seite 40: Konformitätserklärung
9. KONFORMITÄTSERKLÄRUNG... -
Seite 41: Bedienungsanweisung Für Vollautomatische
10. BEDIENUNGSANWEISUNG FÜR VOLLAUTOMATISCHE LEICHTÖLBRENNER LEICHTÖLBRENNER Allgemeines Bei eventuell auftretenden Störungen Der Brenner arbeitet nach dem Prinzip der Hochdruck- ist folgendermassen zu verfahren: Strom abschalten, Kesseltür öffnen und Feuerraum des zerstäubung. Er startet, wenn die Kesseltemperatur niedriger ist, als die am Thermostat eingestellte Kessels ca. - Seite 44 Enertech AB. P.O Box 309, SE-341 26 Ljungby. www.bentone.se, www.bentone.com...
