Interlogix UltraView IP PTZ 36X Kurzanleitung Seite 46

Języczek obudowy

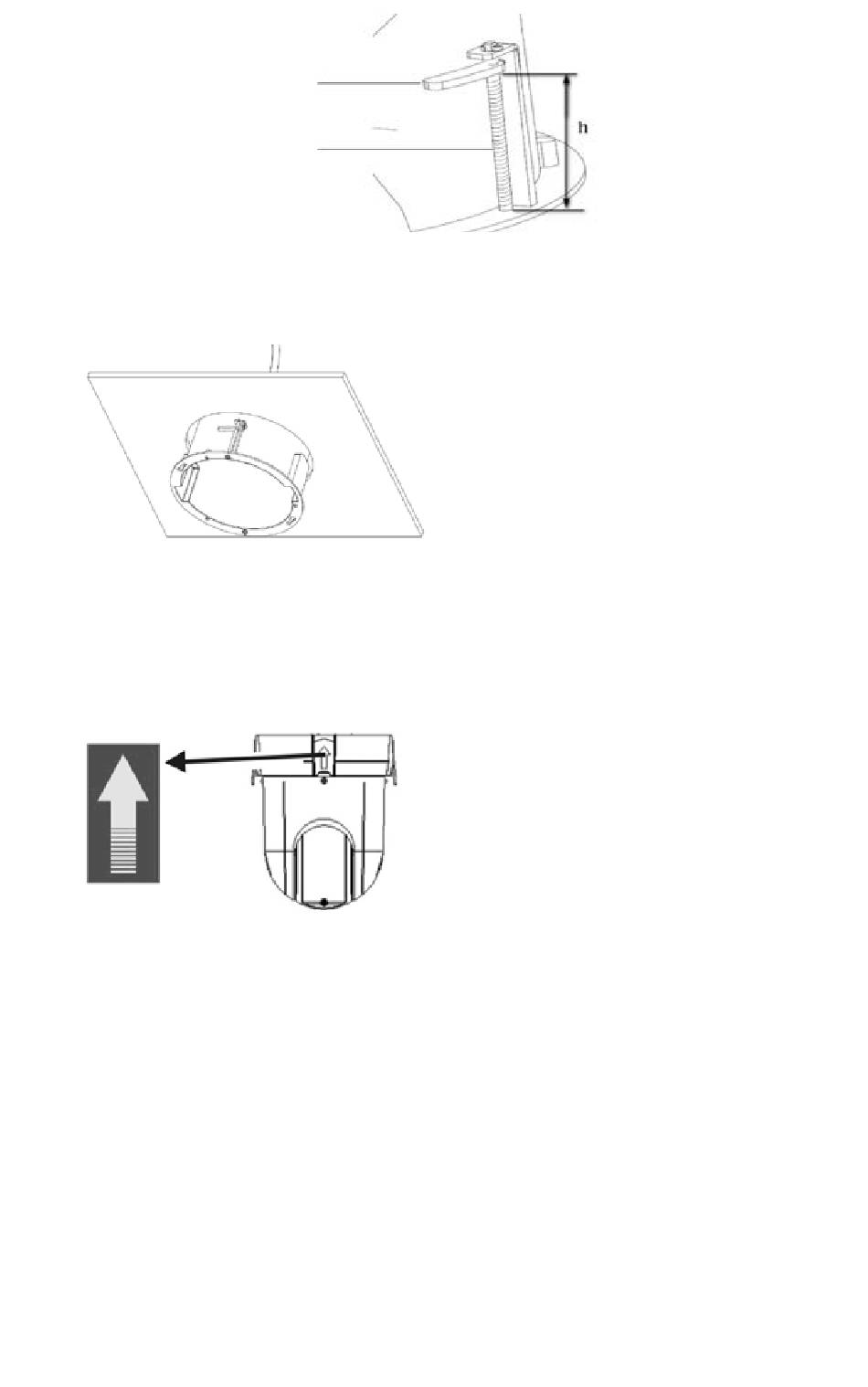

Zamknij języczki obudowy i WCIŚNIJ obudowę w otwór
przelotowy. Przytrzymując obudowę, zamocuj ją przez dociśnięcie
śrubą języczków do powierzchni montażowej
5. Włóż moduł PTZ w obudowę:
Odpowiednio ustaw języczki modułu PTZ, wyrównując strzałkę na
module ze strzałką na obudowie (patrz poniżej). Moduł powinien
zatrzasnąć się na swoim miejscu. Przy korzystaniu z karty SDHC
należy ją włożyć do modułu przed włożeniem modułu w obudowę.
6. Zamocuj kopułę, przykręcając ją do obudowy.
7. Tylko kamera z mocowaniem wiszącym: Poprowadź kable
modułu PTZ przez wspornik.
Tylko kamera z mocowaniem wtynkowym: Zamocuj pierścień
ozdobny. Dopasuj pierścień ozdobny do obudowy i wsuń kołki
ustalające w otwory. Następnie obróć pierścień w prawo.
8. Podłącz kable (patrz Figure 1).
PL 44
Śruba
Kamery UltraView IP PTZ 36X
