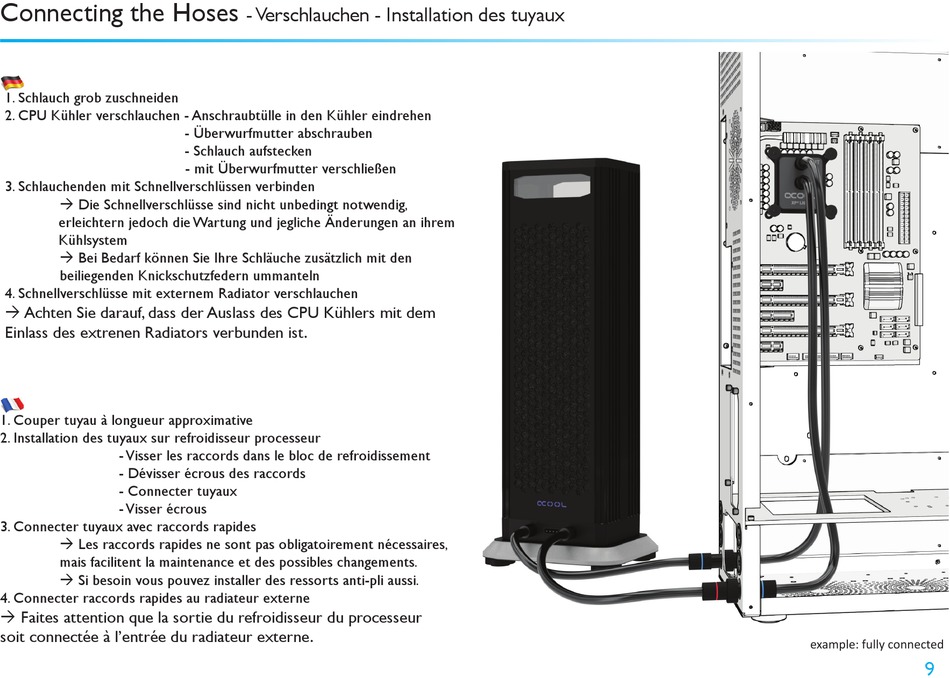

Connecting the Hoses
1. Schlauch grob zuschneiden
1. Schlauch grob zuschneiden
2. CPU Kühler verschlauchen - Anschraubtülle in den Kühler eindrehen
3. Schlauchenden mit Schnellverschlüssen verbinden
Die Schnellverschlüsse sind nicht unbedingt notwendig,
erleichtern jedoch die Wartung und jegliche Änderungen an ihrem
Kühlsystem
Bei Bedarf können Sie Ihre Schläuche zusätzlich mit den
beiliegenden Knickschutzfedern ummanteln
4. Schnellverschlüsse mit externem Radiator verschlauchen
Achten Sie darauf, dass der Auslass des CPU Kühlers mit dem
Einlass des extrenen Radiators verbunden ist.
1. Couper tuyau à longueur approximative
1. Couper tuyau à longueur approximative
2. Installation des tuyaux sur refroidisseur processeur
- Visser les raccords dans le bloc de refroidissement
- Dévisser écrous des raccords
- Connecter tuyaux
- Visser écrous
3. Connecter tuyaux avec raccords rapides
Les raccords rapides ne sont pas obligatoirement nécessaires,
mais facilitent la maintenance et des possibles changements.
Si besoin vous pouvez installer des ressorts anti-pli aussi.
4. Connecter raccords rapides au radiateur externe
Faites attention que la sortie du refroidisseur du processeur
soit connectée à l'entrée du radiateur externe.
- Verschlauchen - Installation des tuyaux
- Überwurfmutter abschrauben
- Schlauch aufstecken
- mit Überwurfmutter verschließen
example: fully connected
9
9
