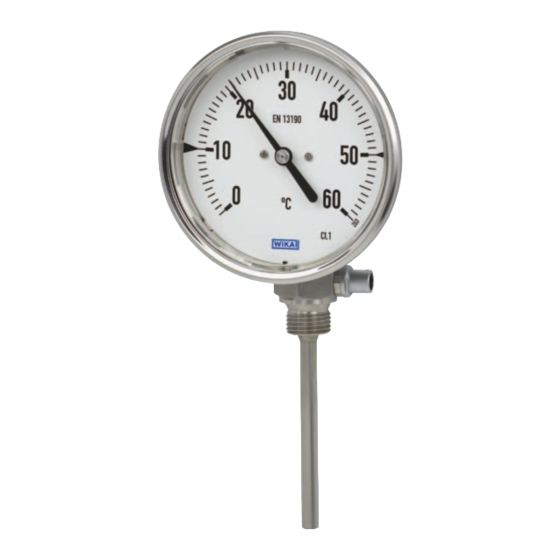

- Seite 1 Operating instructions Betriebsanleitung Mode d'emploi Manual de instrucciones Combined bimetal thermometer, model 54 Kombi-Bimetall-Thermometer, Typ 54 Thermomètre bimétallique combiné, type 54 Termómetro bimetálico combinado, modelo 54 Twin-Temp Twin-Temp, model 54...
- Seite 17 Inhalt Inhalt 1. Allgemeines 2. Sicherheit 3. Technische Daten 4. Aufbau und Funktion 5. Transport, Verpackung und Lagerung 6. Inbetriebnahme, Betrieb 7. Wartung und Reinigung 8. Störungen 9. Demontage, Rücksendung und Entsorgung 10. Zubehör WIKA Betriebsanleitung Typ 54, Twin-Temp...
-
Seite 18: Allgemeines
Einsatz ungenügend qualifizierten Fachpersonals sowie eigenmächtiger Veränderung am Kombi-Bimetall-Thermometer. Es gelten die allgemeinen Geschäftsbedingungen in den ■ Verkaufsunterlagen. Technische Änderungen vorbehalten. ■ Weitere Informationen: ■ - Internet-Adresse: www.wika.de / www.wika.com - zugehöriges Datenblatt: TV 15.01 WIKA Betriebsanleitung Typ 54, Twin-Temp... - Seite 19 … hebt nützliche Tipps und Empfehlungen sowie Infor- mationen für einen effizienten und störungsfreien Betrieb hervor. WARNUNG! … weist auf eine möglicherweise gefährliche Situation hin, die durch heiße Oberflächen oder Flüssigkeiten zu Verbrennungen führen kann, wenn sie nicht gemieden wird. WIKA Betriebsanleitung Typ 54, Twin-Temp...
-
Seite 20: Sicherheit
Die technischen Spezifikationen in dieser Betriebsanleitung sind einzuhalten. Eine unsachgemäße Handhabung oder ein Betreiben des Kombi-Bimetall-Thermometers außerhalb der technischen Spezifikationen macht die sofortige Stilllegung und Überprüfung durch einen autorisierten WIKA-Servicemitarbeiter erforderlich. Ansprüche jeglicher Art aufgrund von nicht bestimmungsgemäßer Verwendung sind ausgeschlossen. WIKA Betriebsanleitung Typ 54, Twin-Temp... -
Seite 21: Personalqualifikation
Bei gefüllten Geräten ist darauf zu achten, dass die Mediumstemperatur unter 250 °C liegt. Grund: Im Tauchschaft befindet sich auch die Füllflüssigkeit, diese kann sich bei einer Temperatur >250 °C vertrüben bzw. verfärben und gegebenenfalls zum Brand führen. WIKA Betriebsanleitung Typ 54, Twin-Temp... -
Seite 22: Technische Daten
Tauchschaft, Prozessanschluss CrNi-Stahl 1.4571 Schutzart IP 65 nach EN 60529 / IEC 529 IP 66, flüssigkeitsgefüllt Weitere technische Daten siehe WIKA Datenblatt TV 15.01 und Bestellunterlagen. 4. Aufbau und Funktion 4.1 Beschreibung Thermometer dieser Typenreihe sind vorgesehen zum Einbau in Rohrleitungen, Behälter, Anlagen und Maschinen. -
Seite 23: Lieferumfang
1. Das Thermometer in eine antistatische Plastikfolie einhüllen. 2. Das Thermometer mit dem Dämmmaterial in der Verpackung platzieren. 3. Bei längerer Einlagerung (mehr als 30 Tage) einen Beutel mit Trock- nungsmittel der Verpackung beilegen. WIKA Betriebsanleitung Typ 54, Twin-Temp... -
Seite 24: Inbetriebnahme, Betrieb
Bei Verwendung von Schutzrohren ist möglichst durch Einfüllen eines Wärmekontaktmittels der Wärmeübertragungswiderstand zwischen Fühleraußenwand und Schutzrohrinnenwand zu reduzieren. Die Arbeitstemperatur der Wärmeleitpaste beträgt -40 ... +200 °C. WARNUNG! Nicht in heiße Schutzrohre einfüllen. Gefahr durch heraus- spritzendes Öl! WIKA Betriebsanleitung Typ 54, Twin-Temp... -
Seite 25: Wartung Und Reinigung
Reparaturen sind ausschließlich vom Hersteller durchzuführen. 7.2 Reinigung VORSICHT! Das Thermometer mit einem feuchten Tuch reinigen. ■ Ausgebautes Thermometer vor der Rücksendung ■ spülen bzw. säubern, um Personen und Umwelt vor Gefährdung durch anhaftende Messstoffreste zu schützen. WIKA Betriebsanleitung Typ 54, Twin-Temp... -
Seite 26: Störungen
Fühler ersetzen „kommt und geht“ Anschlusskabel oder Wackelkontakt durch mechanische Überbelastung Korrosion Zusammensetzung Medium analysieren und des Mediums nicht wie danach besser geeignetes angenommen oder Material wählen oder geändert oder falsches Schutzrohr regelmäßig Schutzrohrmaterial gewählt erneuern WIKA Betriebsanleitung Typ 54, Twin-Temp... -
Seite 27: Demontage, Rücksendung Und Entsorgung
Messstoffreste in ausgebauten Geräten können zur Gefährdung von Personen, Umwelt und Einrichtung führen. Ausreichende Vorsichtsmaßnahmen ergreifen. 9.1 Demontage WARNUNG! Verbrennungsgefahr! Vor dem Ausbau das Gerät ausreichend abkühlen lassen! Beim Ausbau besteht Gefahr durch austretende, gefähr- lich heiße Messstoffe. WIKA Betriebsanleitung Typ 54, Twin-Temp... -
Seite 28: Rücksendung
9. Demontage, Rücksendung und Entsorgung 9.2 Rücksendung WARNUNG! Beim Versand des Gerätes unbedingt beachten: Alle an WIKA gelieferten Geräte müssen frei von Gefahr- stoffen (Säuren, Laugen, Lösungen, etc.) sein. Zur Rücksendung des Gerätes die Originalverpackung oder eine geeignete Transportverpackung verwenden. -
Seite 29: Zubehör
ODU Mini Snap, Größe 0, mit 3,0 m PTFE-Kabel 14005545 Beispiel Montageanleitung Halbschalen Crimpeinsatz Gehäuse Spannmutter Löteinsatz Spannzange Schirmring Stützscheibe (optional) 1. Spannmutter, Spannzange und Schirmring über das Kabel schieben 2. Kabel und Leiter abisolieren 3. Vorzugsweise Adern verzinnen WIKA Betriebsanleitung Typ 54, Twin-Temp... - Seite 30 7. Das montierte Kabel unter Führungen Beachtung der Führungen in das Steckergehäuse schieben. Gewinde (A) ggf. mit Sicherungs- kleber benetzen 8. Spannmutter auf den montierten Stecker schrauben, an Fläche (1) gegenhalten und mit einem Gabelschlüssel anziehen. Anzugsdrehmoment: 0,6 Nm WIKA Betriebsanleitung Typ 54, Twin-Temp...
